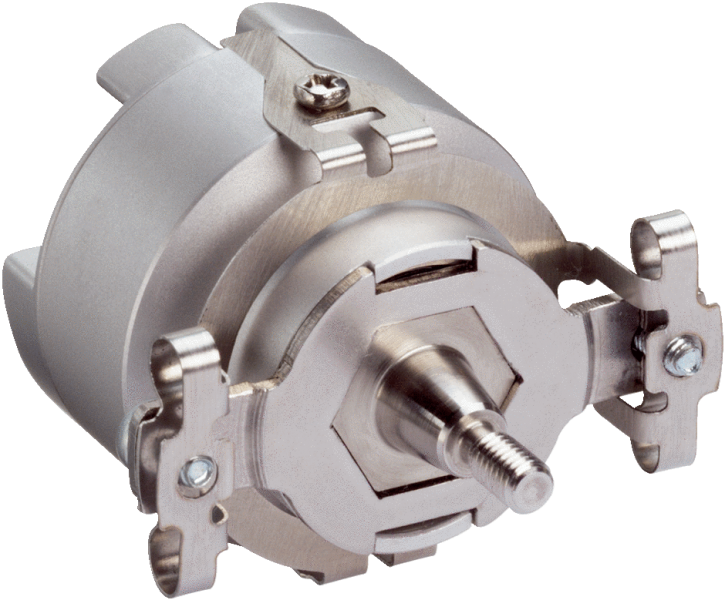

• Производительность

  Количество абсолютно регистрируемых оборотов	1
  Количество штрихов на один оборот	2.048
  Измерительный шаг	90° /количество штрихов
  Коммутационные сигналы	5 Пары полюсов (согласно EIA 422)
  Ширина начального импульса	90°
  Базовый сигнал, количество	1
  Базовый сигнал, положение	С возможностью программирования 90° или 180°, электрические, логические соединения с A и B
  Допуски	± 0,09°
  Отклонение измерительных шагов	± 0,035°
  Рабочая частота вращения	≤ 12.000 min⁻¹, Рабочая частота вращения, до достижения которой выходные сигналы являются надежными

• Интерфейсы

  Интерфейс связи

  TTL/RS422

• Электрические данные

  Диапазон напряжения питания	4,5 V DC ... 5,5 V DC
  Рабочий ток	< 60 mA 1)
  Максимальная частота выходного сигнала	≤ 400 kHz

  • 1) Без нагрузки.

• Механические данные

  Исполнение вала	Конический вал
  Тип фланца / статорная муфта	Опора на пружинную пластину
  Размеры	См. размерный чертеж
  Вес	0,065 kg
  Момент инерции ротора	4,5 gcm²
  Рабочая частота вращения	120.000 min⁻¹ 1)
  Угловое ускорение	≤ 500.000 rad/s²
  Рабочий крутящий момент	0,2 Ncm
  Пусковой момент	0,3 Ncm
  Допустимое перемещение вала радиальное, статическое/динамическое	± 0,1 mm / ± 0,05 mm
  Допустимое перемещение вала осевое, статическое/динамическое	± 0,2 mm / ± 0,1 mm
  Срок службы шарикоподшипников	3,6 x 10^9 оборотов
  Тип подключения	Разъем, 14-конт., осевая

  • 1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 1,1 K на 1 000 об/мин.

• Данные окружающей среды

  Диапазон рабочей температуры	–20 °C ... +110 °C
  Диапазон температуры хранения	–40 °C ... +125 °C, без упаковки
  Относительная влажность воздуха/образование конденсата	90 %, Образование конденсата не допускается
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Диапазон частоты вибростойкости	50 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)
  ЭМС	По EN 61000-6-2 и EN 61000-6-3 1)
  Тип защиты	IP50, при вставленном ответном штекере и закрытой крышке (согласно IEC 60529)

  • 1) Электромагнитная совместимость в соответствии с приведенными стандартами обеспечивается, если система обратной связи двигателя установлена в электропроводящем корпусе, который соединен экранированным кабелем с центральной точкой заземления регулятора двигателя. Соединение GND-(0 В) напряжения питания там также связано с землей. При применении другой концепции экранирования пользователь должен провести собственное тестирование.

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

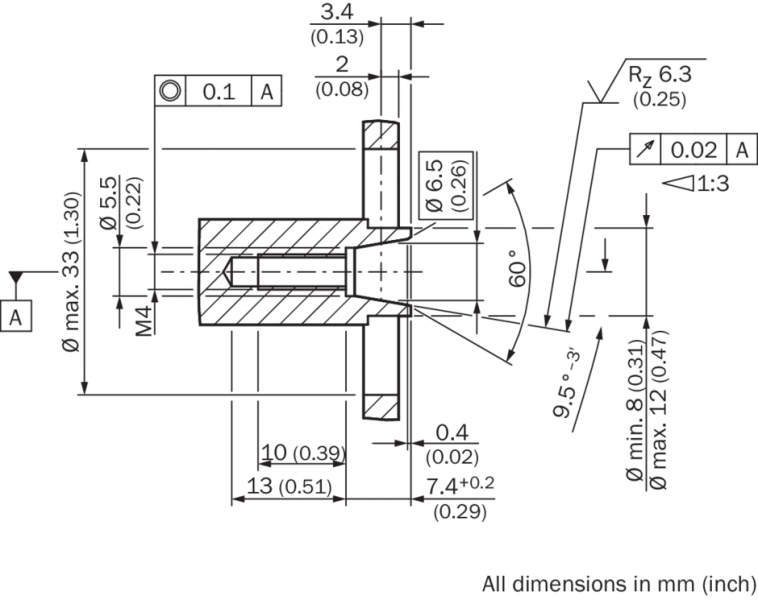

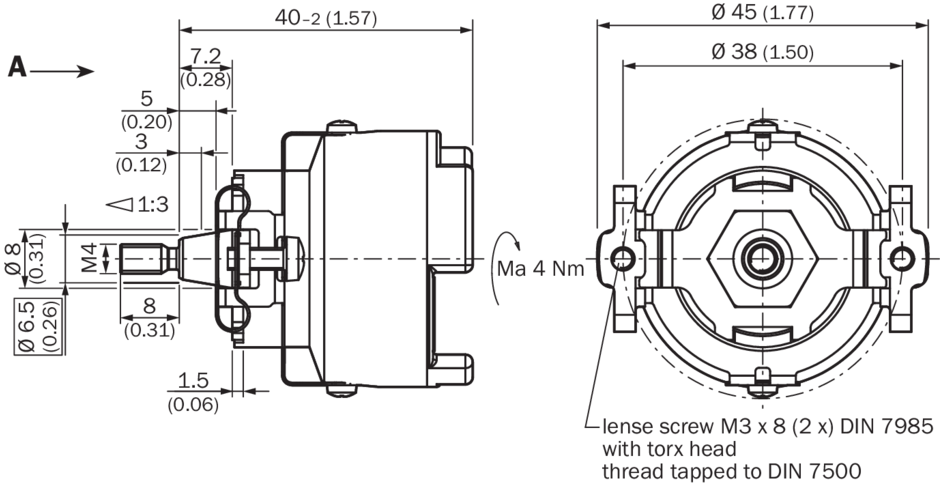

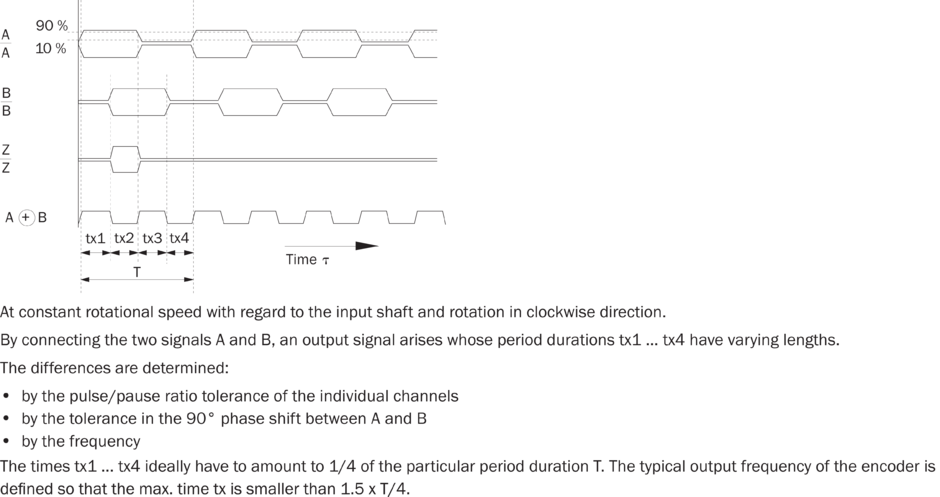

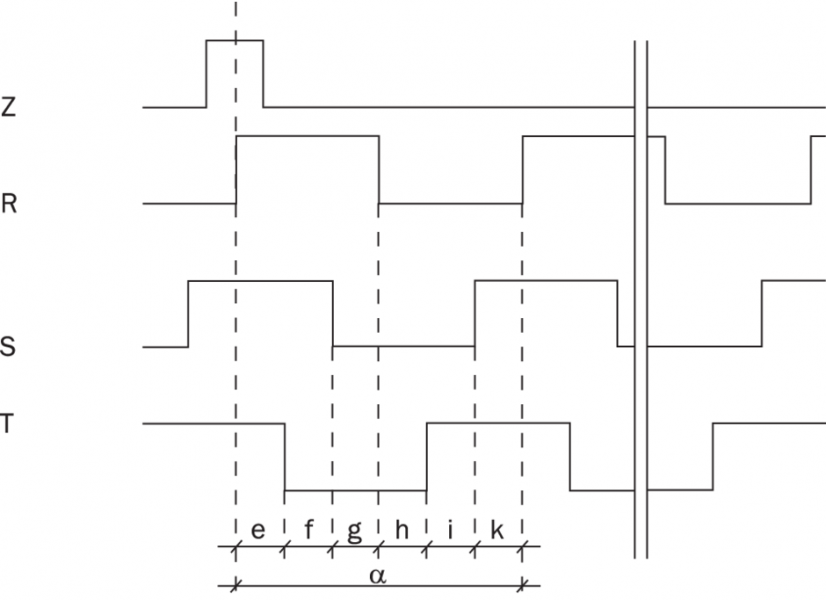

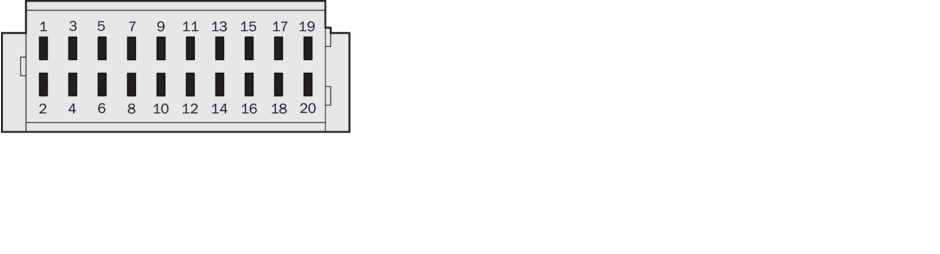

Габаритный чертеж Общие допуски по DIN ISO 2768-mk Рекомендации по установке Общие допуски по DIN ISO 2768-mk Схема контактов Диаграммы Диаграммы При постоянном числе оборотов, со стороны входного вала, вращение по часовой стрелке Рекомендации по установке Общие допуски по DIN ISO 2768-mk Вид: Галерея Список Показать всё Скрыть всё
