Показать всё Скрыть всё
- Характеристики
| Версия | Long Range |
| Тип подключения | Кабель |
| Окно считывания | Сбоку (105°) |
| Исполнение сканера | Линейный сканер |
| Фокус | Фиксированный фокус |
| Источник света | Видимый красный свет (655 nm) |
| Средняя наработка на отказ | 40.000 h |
| Класс лазера | 2 (IEC 60825-1:2014, EN 60825-1:2014) |
| Угол раскрытия | ≤ 50° |
| Частота сканирования | 400 Hz ... 1.000 Hz |
| Разрешение кода | 0,35 mm ... 0,5 mm |
| Расстояние считывания | 25 mm ... 330 mm 1) |
| Обогрев | ✔ |
- Производительность
| Виды штрихкода | Все основные виды кода, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode |
| Степень сжатия | 2:1 ... 3:1 |
| Количество кодов на скан | 1 ... 10 (Стандартный декодер) 1 ... 6 (SMART620) |
| Количество кодов на считывающий проход | 1 ... 50 (с автоматическим распознаванием) |
| Количество символов на считывающий проход | 1.500 |
| Количество многократных считываний | 1 ... 99 |
- Интерфейсы
| PROFINET | ✔ | | Функция | PROFINET Dual Port | | Скорость передачи данных | 2-Port Ethernet согласно IEEE 802.3 (скорость передачи данных 100 Мбит/с, полнодуплексная связь, двухпортовый коммутатор, автосогласование, автоопределение перекрещивания пар). Максимальная длина массива данных ограничивается режимом связи (протоколом фрагментации) на уровне 4000 байт. |
|
|
| Переключающие входы | 1 (через биты управления PROFINET) |
| Переключающие выходы | 4 (через биты управления PROFINET) |
| Тактирование сигналов считывания | Свободно, Автотактирование, Вход промышленной сети, Команда |
| Оптическая индикация | 5 LEDs |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | 1 x разъем «POWER», 4-конт. штекер M12 (0,9 м), A-кодир. 1 x разъем «PROFINET P1», 4-конт. гнездо M12, D-кодир. 1 x разъем «PROFINET P2», 4-конт. гнездо M12, D-кодир. 1 x Гнездо Micro-USB, тип B |
| Рабочее напряжение | 18 V DC ... 30 V DC |
| Потребляемая мощность | 15 W |
| Корпус | Алюминиевое литье |
| Цвет корпуса | Светло-голубой (RAL 5012) |
| Лицевая панель | Стекло |
| Тип защиты | IP65 (DIN 40 050) |
| Класс защиты | III (VDE 0106/IEC 1010-1) |
| Вес | 345,8 g |
| Размеры (Д x Ш x В) | 80 mm x 96 mm x 38 mm |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-4 (2007-01) + A1 (2011) / EN 61000-6-2:2005-08 |
| Виброустойчивость | EN 60068-2-6:2008-02 |
| Ударопрочность | EN 60068-2-27:2009-05 |
| Диапазон рабочих температур | –35 °C ... +40 °C |
| Температура хранения | –35 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 90 %, без образования конденсата |
| Нечувствительность ко внешним источникам света | 2.000 lx, на штрихкоде |
| Контраст печати штрихкода (PCS) | ≥ 60 % |
- Классификации
| ECl@ss 5.0 | 27280102 |
| ECl@ss 5.1.4 | 27280102 |
| ECl@ss 6.0 | 27280102 |
| ECl@ss 6.2 | 27280102 |
| ECl@ss 7.0 | 27280102 |
| ECl@ss 8.0 | 27280102 |
| ECl@ss 8.1 | 27280102 |
| ECl@ss 9.0 | 27280102 |
| ETIM 5.0 | EC002550 |
| ETIM 6.0 | EC002550 |
| UNSPSC 16.0901 | 43211701 |
Показать всё Скрыть всё Технические чертежи

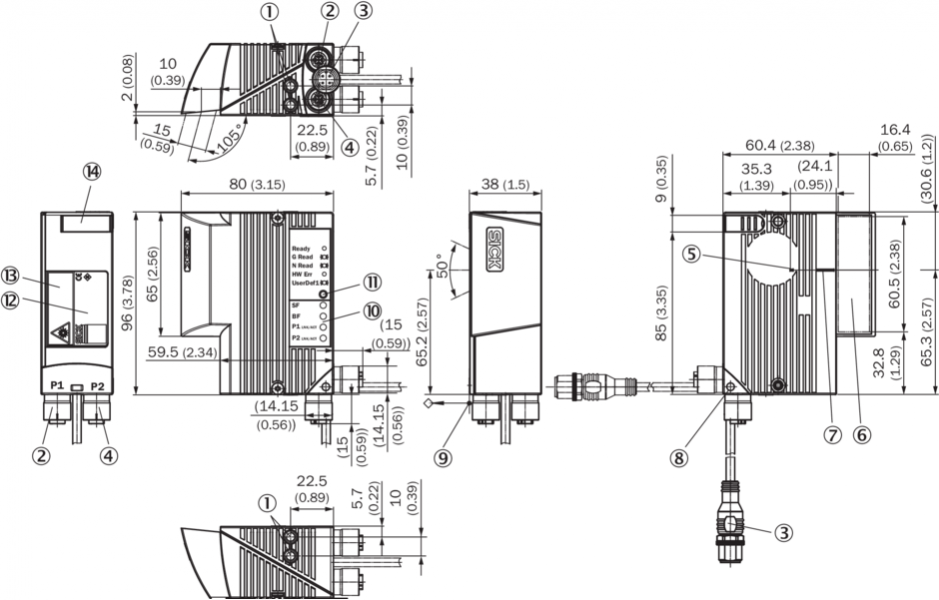

Габаритный чертеж

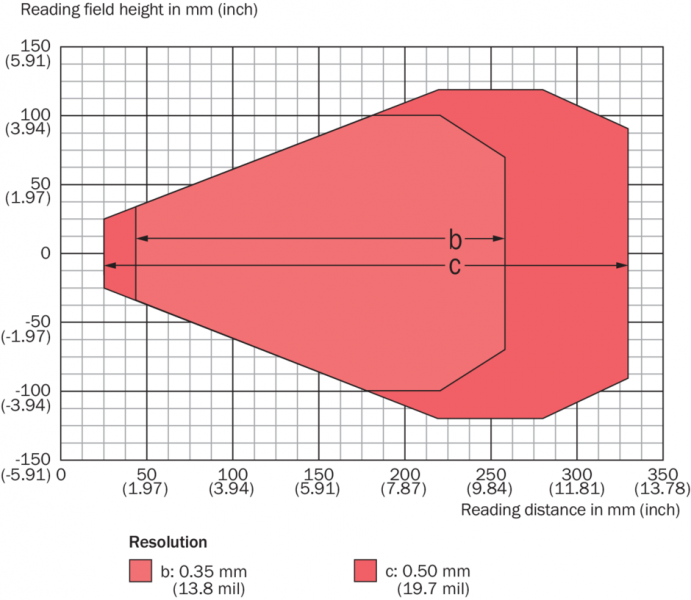

Диаграмма поля считывания
