• Характеристики

  Версия	Standard Density
  Тип подключения	Ethernet
  Окно считывания	Колеблющееся зеркало
  Исполнение сканера	Линейный сканер
  Фокус	Динамическое управление фокусом
  Источник света	Видимый красный свет (655 nm)
  Световое пятно	Круглой формы
  Средняя наработка на отказ	40.000 h
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014)
  Угол раскрытия	≤ 50°
  Частота сканирования	400 Hz ... 1.200 Hz
  Разрешение кода	0,2 mm ... 1 mm
  Расстояние считывания	47 mm ... 798 mm 1)
  Функции колеблющегося зеркала Фиксированное (с регулируемым положением), Колеблющееся (амплитуда регулируется или фиксированная), Односигнальное Частота колебаний 0,5 Hz ... 6,25 Hz Угол отклонения –20° ... 20°

  • 1) Подробности на диаграмме зоны считывания.

• Производительность

  Виды штрихкода	Все основные виды кода, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey
  Степень сжатия	2:1 ... 3:1
  Количество кодов на скан	1 ... 20 (Стандартный декодер) 1 ... 6 (Декодер SMART)
  Количество кодов на считывающий проход	1 ... 50 (с автоматическим распознаванием)
  Количество символов на считывающий проход	5.000 500 (с функцией CAN-мультиплексер)
  Количество многократных считываний	1 ... 99

• Интерфейсы

  Ethernet ✔ , TCP/IP Функция Host, AUX Скорость передачи данных 10/100 Мбит/с
  PROFINET ✔ Функция PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) Скорость передачи данных 10/100 Мбит/с
  EtherNet/IP™ ✔ Скорость передачи данных 10/100 Мбит/с
  EtherCAT® ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600
  Последовательный ✔ , RS-232, RS-422, RS-485 Функция Host, AUX Скорость передачи данных 2.400 Baud ... 115,2 kBaud, AUX: 57,6 кбод (RS-232)
  CAN ✔ Функция Сеть датчиков SICK CSN на базе CAN (мастер/слейв, мультиплексер/сервер) Скорость передачи данных 20 kbit/s ... 1 Mbit/s
  CANopen ✔ Скорость передачи данных 20 kbit/s ... 1 Mbit/s
  PROFIBUS DP ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600-2
  DeviceNet™ ✔ Тип интеграции в шину В качестве опции через внешний соединительный модуль CDM + CMF
  Переключающие входы	4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB650)
  Переключающие выходы	4 («Результат 1», «Результат 2», 2 через опциональный накопитель параметров CMC600 в CDB650)
  Тактирование сигналов считывания	Переключающие входы, Последовательный интерфейс, Автотактирование, CAN
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Электрическое подключение	2 x Круглые штекерные соединители M12 (1 x 17-конт. штекер, A-кодир, 1 x 4-конт., гнездо, D-кодир.)
  Рабочее напряжение	18 V DC ... 30 V DC
  Потребляемая мощность	6,5 W
  Корпус	Нержавеющая сталь
  Цвет корпуса	Нержавеющая сталь (без покрытия)
  Лицевая панель	Пластик
  Тип защиты	IP69K (DIN 40 050, ч. 9)
  Класс защиты	III (EN 61140)
  Вес	1.230 g, без соединительного кабеля
  Размеры (Д x Ш x В)	121 mm x 164 mm x 84 mm

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-3 (2001-10) / EN 61000-6-2:2005
  Виброустойчивость	EN 60068-2-6 (1995)
  Ударопрочность	EN 60068-2-27 (1993)
  Диапазон рабочих температур	0 °C ... +40 °C
  Температура хранения	–20 °C ... +70 °C
  Допустимая относительная влажность воздуха	90 %, без образования конденсата
  Нечувствительность ко внешним источникам света	2.000 lx, на штрихкоде
  Контраст печати штрихкода (PCS)	≥ 60 %

• Классификации

  ECl@ss 5.0	27280102
  ECl@ss 5.1.4	27280102
  ECl@ss 6.0	27280102
  ECl@ss 6.2	27280102
  ECl@ss 7.0	27280102
  ECl@ss 8.0	27280102
  ECl@ss 8.1	27280102
  ECl@ss 9.0	27280102
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	43211701

Показать всё Скрыть всё

Технические чертежи

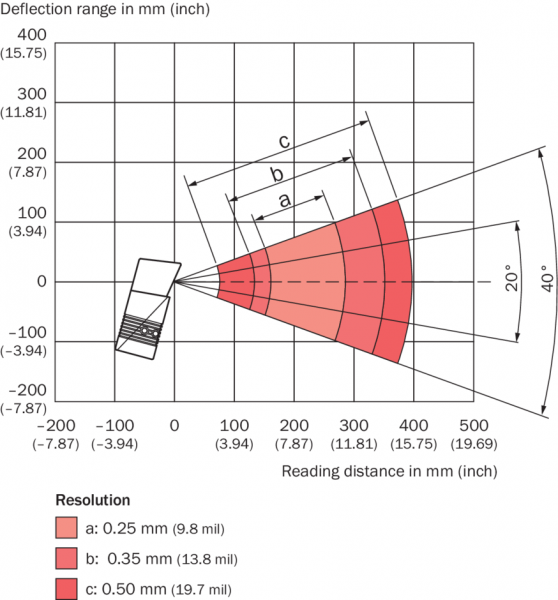

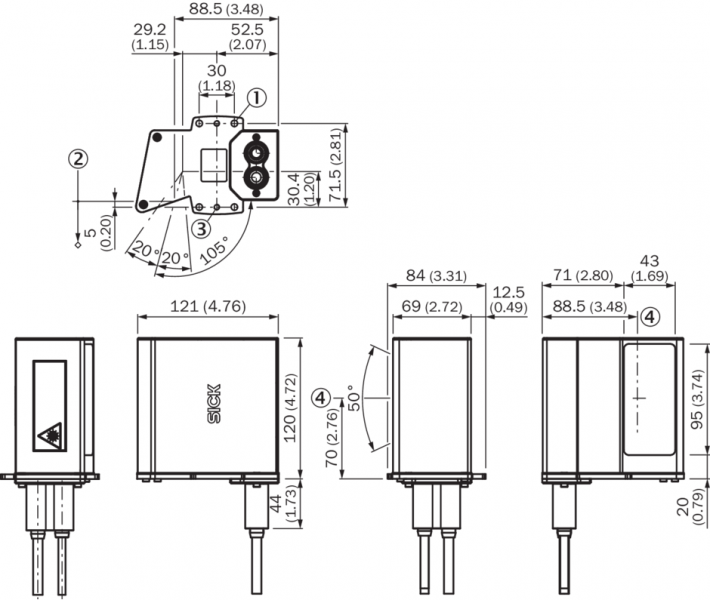

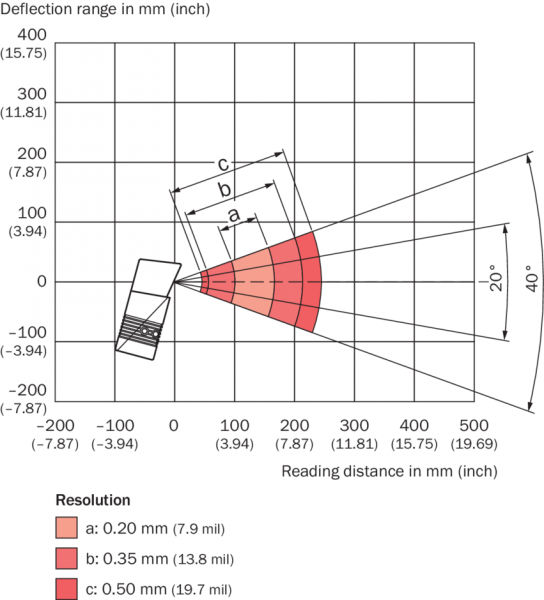

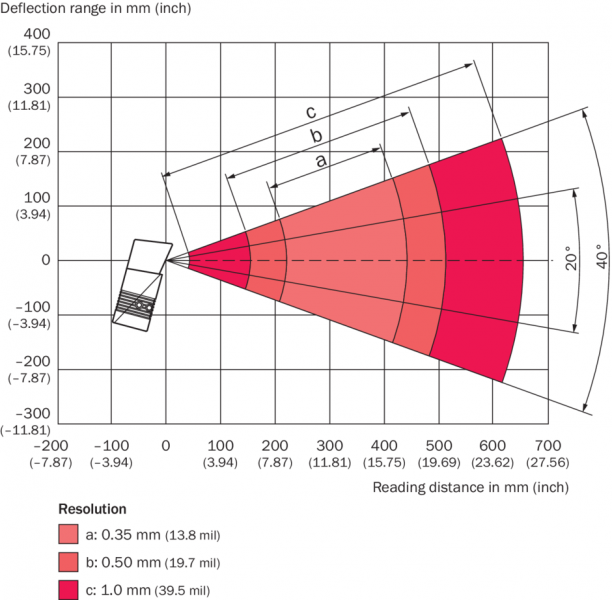

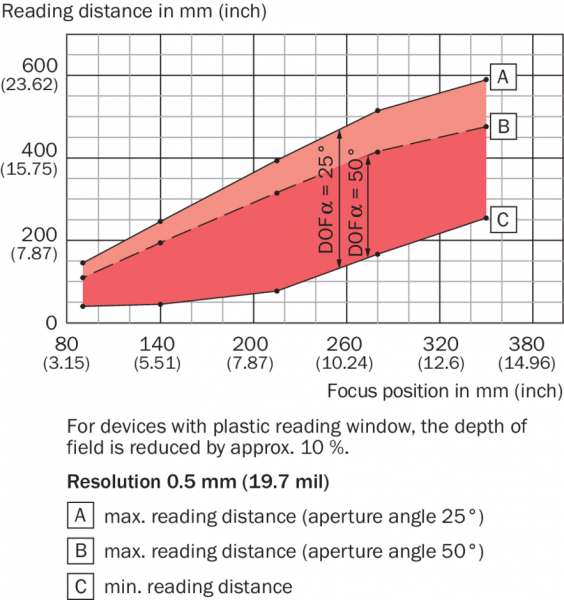

Габаритный чертеж Диаграмма поля считывания Дальность отклонения Дальность отклонения Дальность отклонения Вид: Галерея Список Показать всё Скрыть всё
