Показать всё Скрыть всё

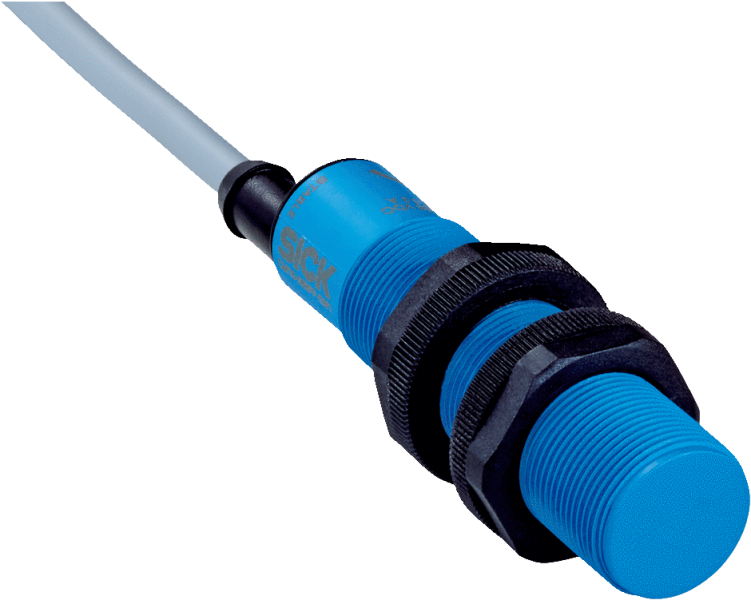

- Характеристики
| Тип корпуса | Цилиндрический с резьбой |
| Размер резьбы | M18 1 |
| Диаметр | Ø 18 mm |
| Расстояние срабатывания Sn | 3 mm ... 8 mm |
| Расстояние срабатывания обеспечено Sa | 6,12 mm 1) |
| Монтаж | Вровень |
| Частота переключения | 50 Hz |
| Тип подключения | Кабель, 4-жильный, 2 m 2) |
| Переключающий выход | NPN |
| Функция выхода | Комплементарный |
| Свойства переключения по выбору | Жестко запрограммированный |
| Электрическое исполнение | Пост. ток, 4-проводный |
| Настройка | Потенциометр (Чувствительность) |
| Тип защиты | IP68, IP69K 3) |
| Допуски | Ecolab, допуск CE, cULus 4) |
- Механика/электроника
| Напряжение питания | 10 V DC ... 36 V DC |
| Остаточная пульсация | ≤ 10 % 1) |
| Падение напряжения | ≤ 2,5 V DC 2) |
| Потребление тока | ≤ 12 mA 3) |
| Задержка готовности | ≤ 200 ms |
| Гистерезис | 3 % ... 20 % |
| Воспроизводимость | ≤ 5 % 4) 5) |
| Отклонение температуры (от Sr) | ± 10 % |
| ЭМС | Согласно EN 60947-5-2 |
| Постоянный ток Ia | ≤ 200 mA |
| Материал кабеля | PVC |
| Поперечное сечение кабеля | 0,34 mm² |
| Диаметр провода | Ø 5,2 mm |
| Защита от короткого замыкания | ✔ |
| Защита от инверсии полярности | ✔ |
| Подавление импульса включения | ✔ |
| Ударопрочность и виброустойчивость | Согласно EN 60068 |
| Диапазон температур при работе | –30 °C ... +85 °C 6) |
| Диапазон температур при хранении | –40 °C ... +85 °C |
| Материал корпуса | Пластик, PBT |
| Длина корпуса | 81 mm |
| Полезная длина резьбы | 55 mm |
| Макс. момент затяжки | ≤ 2,6 Nm |
| Комплект поставки | Крепёжные гайки (пластик) |
| № файла UL | NRKH.E191603 |
- Коэффициенты редукции
| Примечание | Значения являются ориентировочными и могут изменяться |
| Металл | 1 |
| Вода | 1 |
| PVC | Ок. 0,4 |
| Масло | Ок. 0,25 |
| Стекло | 0,6 |
| Керамика | 0,5 |
| Спирт | 0,7 |
| Деревообрабатывающая промышленность | 0,2 ... 0,7 |
- Указания по установке
| Примечание | Соответствующие графические материалы см. в разд. «Указания по установке» |
| B | 18 mm |
| C | 18 mm |
| D | 24 mm |
- Классификации
| ECl@ss 5.0 | 27270102 |
| ECl@ss 5.1.4 | 27270102 |
| ECl@ss 6.0 | 27270102 |
| ECl@ss 6.2 | 27270102 |
| ECl@ss 7.0 | 27270102 |
| ECl@ss 8.0 | 27270102 |
| ECl@ss 8.1 | 27270102 |
| ECl@ss 9.0 | 27270102 |
| ETIM 5.0 | EC002715 |
| ETIM 6.0 | EC002715 |
| UNSPSC 16.0901 | 39122230 |
Показать всё Скрыть всё Технические чертежи

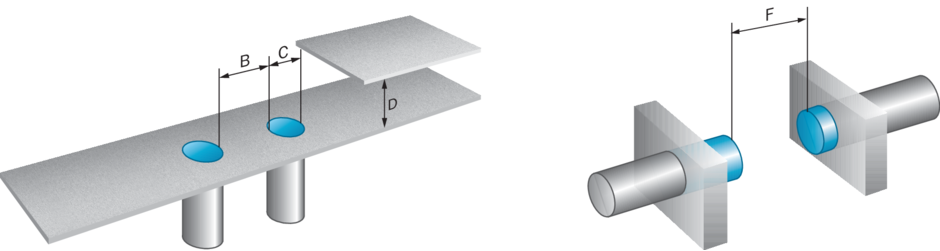

Указания по установке Монтаж заподлицо

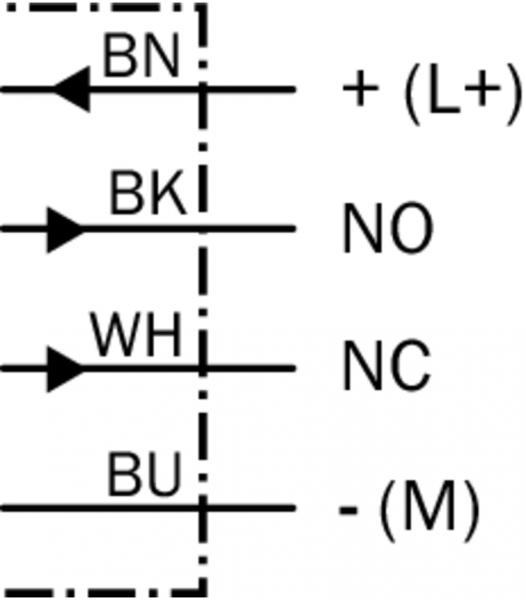

Схема соединений cd-005

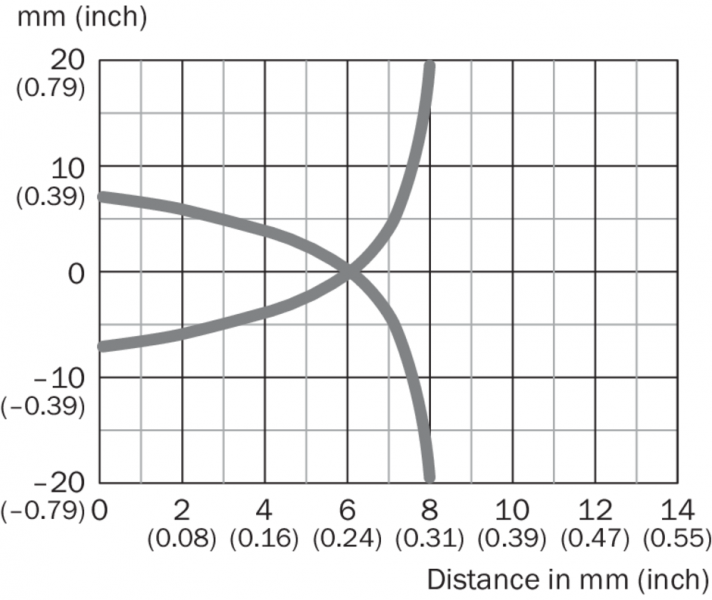

Характеристика CM18, монтаж вровень с плоскостью

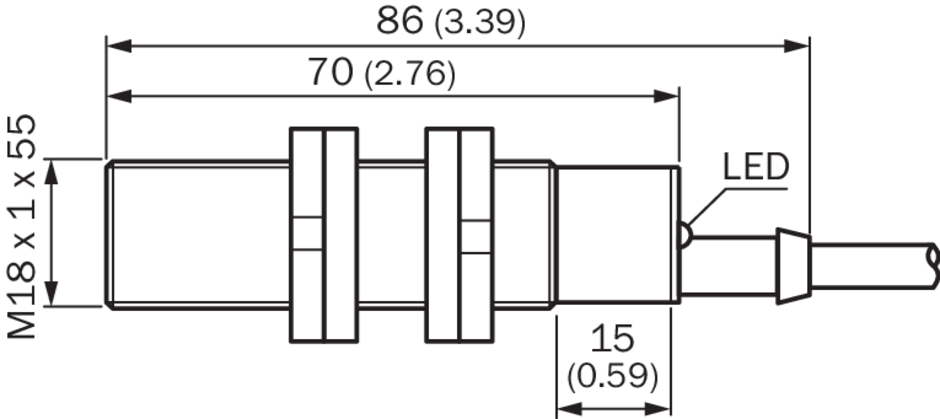

Габаритный чертеж CM18, вровень с плоскостью, кабель
