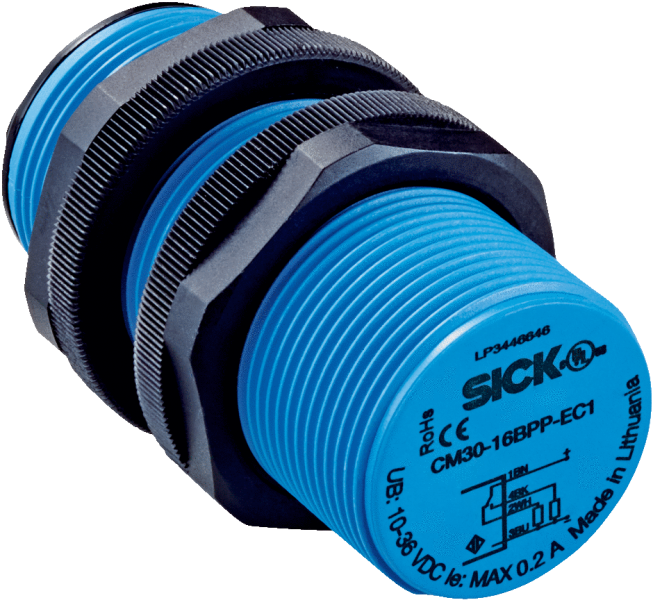

• Характеристики

  Тип корпуса	Цилиндрический с резьбой
  Размер резьбы	M30 1,5
  Диаметр	Ø 30 mm
  Расстояние срабатывания Sn	3 mm ... 16 mm
  Расстояние срабатывания обеспечено Sa	12,24 mm 1)
  Монтаж	Вровень
  Частота переключения	50 Hz
  Тип подключения	Разъем M12, 4-конт.
  Переключающий выход	NPN
  Функция выхода	Комплементарный
  Свойства переключения по выбору	Жестко запрограммированный
  Электрическое исполнение	Пост. ток, 4-проводный
  Настройка	Потенциометр (Чувствительность)
  Тип защиты	IP68, IP69K 2)
  Допуски	Ecolab, допуск CE, cULus 3)

  • 1) При утопленном монтаже в электропроводящие материалы Sa = 0,8 x Sr при температуре < 0°C и > 60°C.
  • 2) Глубина воды 1 м / 60 мин.
  • 3) P3-topax 19, P3-topax 56, P3-topax 66, P3-topactive DES.

• Механика/электроника

  Напряжение питания	10 V DC ... 36 V DC
  Остаточная пульсация	≤ 10 % 1)
  Падение напряжения	≤ 2 V DC 2)
  Потребление тока	≤ 12 mA 3)
  Задержка готовности	≤ 200 ms
  Гистерезис	3 % ... 20 %
  Воспроизводимость	≤ 5 % 4) 5)
  Отклонение температуры (от Sr)	± 10 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 200 mA
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	Согласно EN 60068
  Диапазон температур при работе	–30 °C ... +85 °C 6)
  Диапазон температур при хранении	–40 °C ... +85 °C
  Материал корпуса	Пластик, PBT
  Длина корпуса	74 mm
  Полезная длина резьбы	59,5 mm
  Макс. момент затяжки	≤ 7,5 Nm
  Комплект поставки	Крепёжные гайки (пластик)
  № файла UL	NRKH.E191603

  • 1) От Ub.
  • 2) При Ia max.
  • 3) Без нагрузки.
  • 4) От Sr.
  • 5) Ub и Ta постоянны.
  • 6) +120 °C кратковременно, на фронтальной части датчика.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Металл	1
  Вода	1
  PVC	Ок. 0,4
  Масло	Ок. 0,25
  Стекло	0,6
  Керамика	0,5
  Спирт	0,7
  Деревообрабатывающая промышленность	0,2 ... 0,7

• Указания по установке

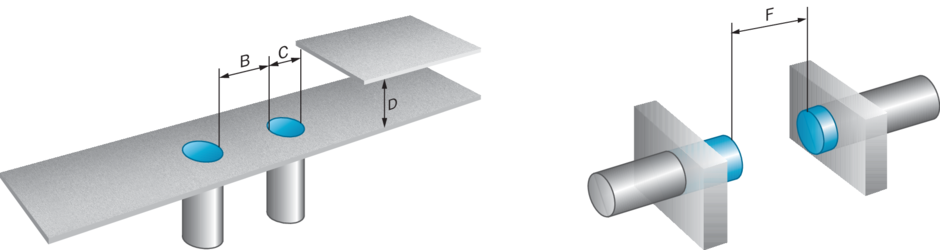

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  B	30 mm
  C	30 mm
  D	48 mm

• Классификации

  ECl@ss 5.0	27270102
  ECl@ss 5.1.4	27270102
  ECl@ss 6.0	27270102
  ECl@ss 6.2	27270102
  ECl@ss 7.0	27270102
  ECl@ss 8.0	27270102
  ECl@ss 8.1	27270102
  ECl@ss 9.0	27270102
  ETIM 5.0	EC002715
  ETIM 6.0	EC002715
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

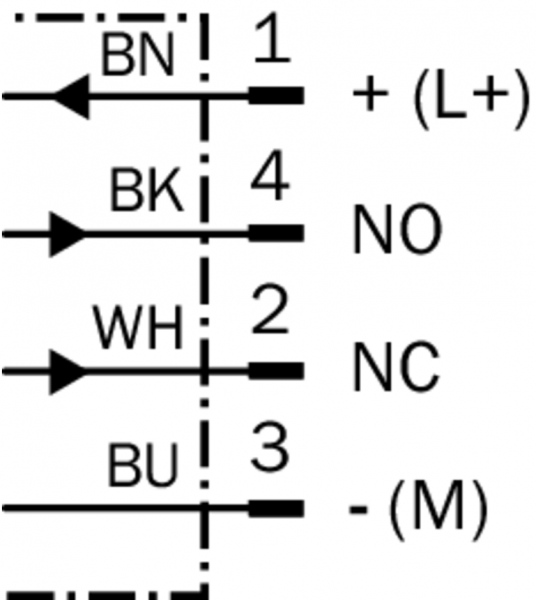

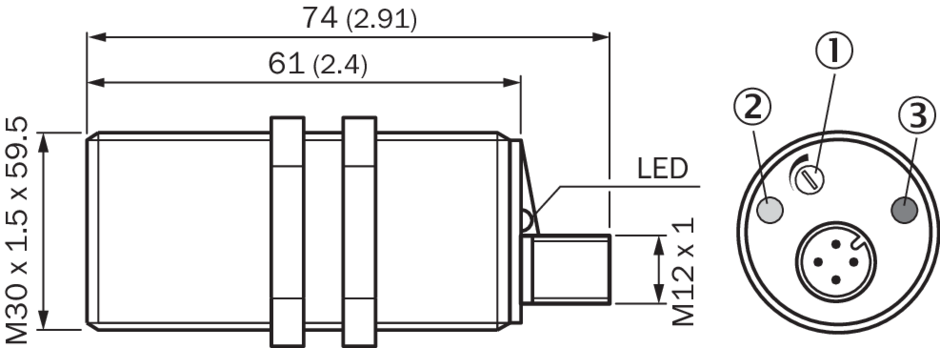

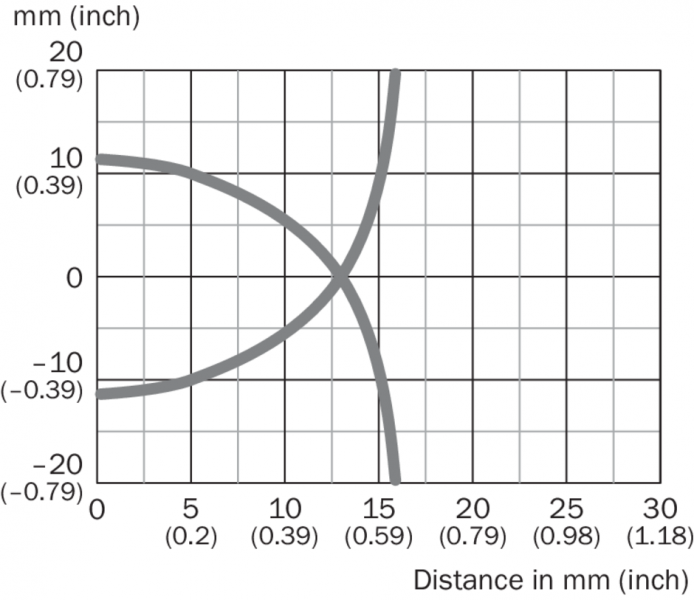

Указания по установке Монтаж заподлицо Схема соединений cd-006 Характеристика CM30, монтаж вровень с плоскостью Габаритный чертеж CM30, вровень с плоскостью, штекер Вид: Галерея Список Показать всё Скрыть всё
