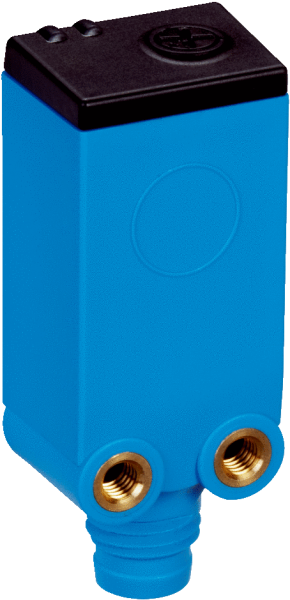

• Характеристики

  Тип корпуса	Прямоугольный
  Размеры (Ш x В x Г)	16 mm x 39,5 mm x 12 mm
  Расстояние срабатывания Sn	1 mm ... 8 mm 1) 1 mm ... 6 mm 2)
  Расстояние срабатывания обеспечено Sa	5,76 mm
  Монтаж	С выступающей частью Вровень
  Частота переключения	100 Hz
  Тип подключения	Кабель, 3-жильный, 2 m 3)
  Переключающий выход	PNP
  Функция выхода	Нормально закрытый
  Электрическое исполнение	Пост. ток, 3-проводный
  Настройка	Потенциометр, 5 оборотов (Чувствительность)
  Тип защиты	IP67 4)

  • 1) При установке незаподлицо.
  • 2) При установке заподлицо.
  • 3) Запрещается деформировать кабель ниже 0 °C.
  • 4) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC
  Остаточная пульсация	≤ 10 %
  Падение напряжения	≤ 2,5 V DC 1)
  Потребление тока	≤ 12 mA 2)
  Задержка готовности	≤ 200 ms
  Гистерезис	4 % ... 20 % 3)
  Воспроизводимость	≤ 5 % 4) 5)
  Отклонение температуры (от Sr)	± 20 %
  ЭМС	Согласно EN 60947-5-2
  Постоянный ток Ia	≤ 150 mA
  Материал кабеля	PVC
  Защита от короткого замыкания	✔
  Защита от инверсии полярности	✔
  Подавление импульса включения	✔
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  Диапазон температур при работе	–20 °C ... +75 °C
  Диапазон температур при хранении	–40 °C ... +85 °C
  Материал корпуса	Пластик, ABS
  Материал, активная поверхность	Пластик
  № файла UL	NRKH.E191603

  • 1) При Ia max.
  • 2) Без нагрузки.
  • 3) В зависимости от условий монтажа и окружающей среды, а также настройки чувствительности, гистерезис может меняться.
  • 4) От Sr.
  • 5) Ub и Ta постоянны.

• Коэффициенты редукции

  Примечание	Значения являются ориентировочными и могут изменяться
  Металл	1
  Вода	1
  PVC	Ок. 0,4
  Масло	Ок. 0,25
  Стекло	0,6
  Керамика	0,5
  Спирт	0,7
  Деревообрабатывающая промышленность	0,2 ... 0,7

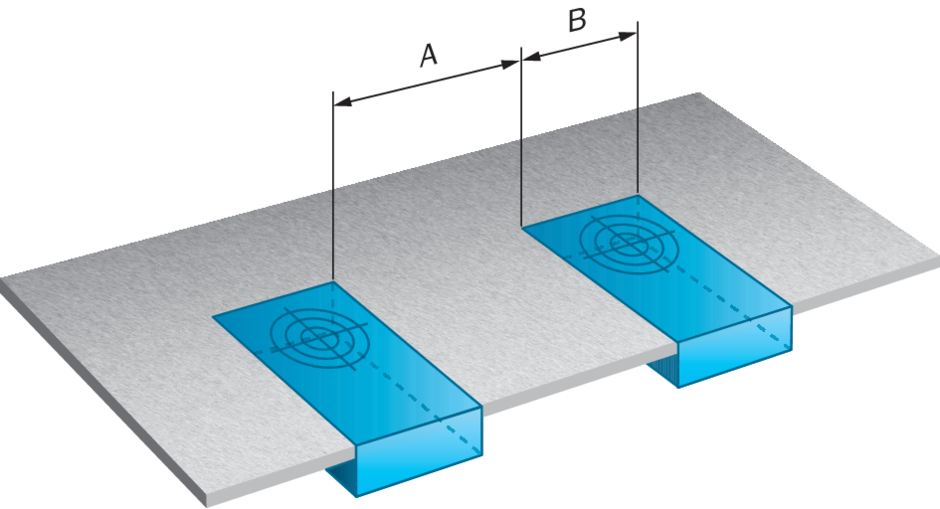

• Указания по установке

  Примечание	Соответствующие графические материалы см. в разд. «Указания по установке»
  A	16 mm
  B	16 mm

• Классификации

  ECl@ss 5.0	27270102
  ECl@ss 5.1.4	27270102
  ECl@ss 6.0	27270102
  ECl@ss 6.2	27270102
  ECl@ss 7.0	27270102
  ECl@ss 8.0	27270102
  ECl@ss 8.1	27270102
  ECl@ss 9.0	27270102
  ETIM 5.0	EC002715
  ETIM 6.0	EC002715
  UNSPSC 16.0901	39122230

Показать всё Скрыть всё

Технические чертежи

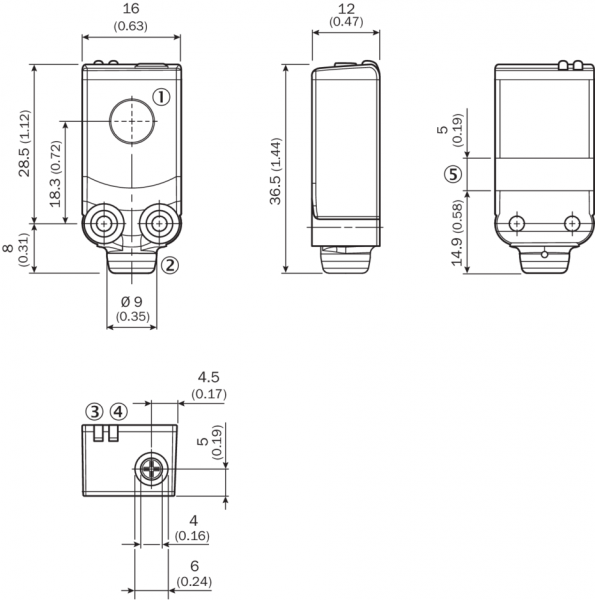

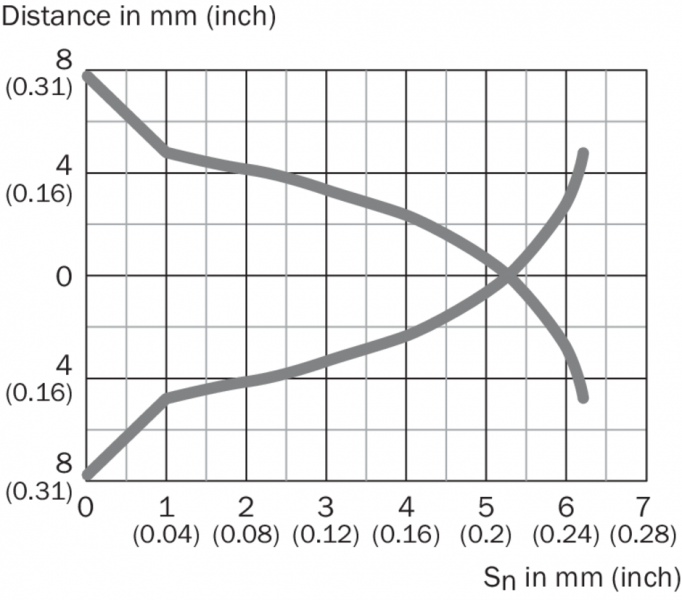

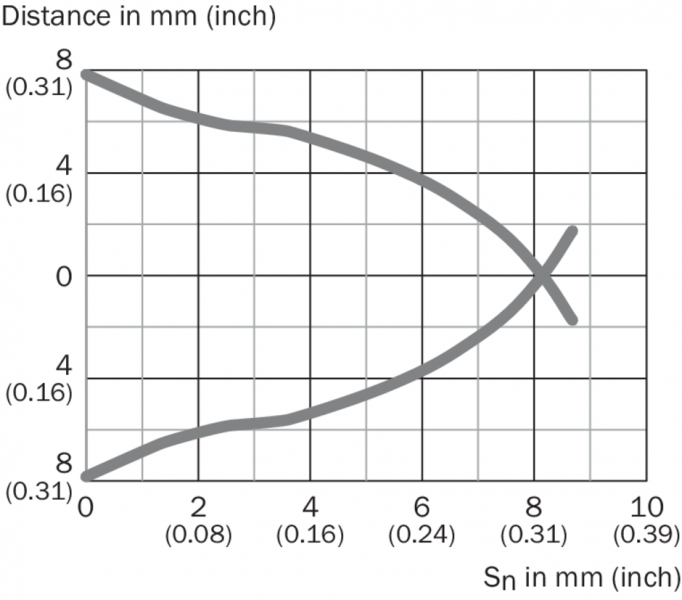

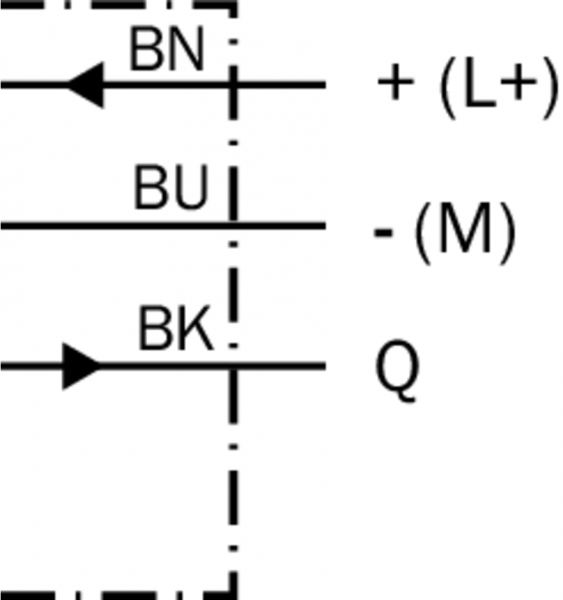

Указания по установке Схема соединений cd-043 Характеристика CQ4, монтаж вровень с плоскостью Характеристика CQ4, монтаж не вровень с плоскостью Габаритный чертеж CQ4, кабель Вид: Галерея Список Показать всё Скрыть всё
