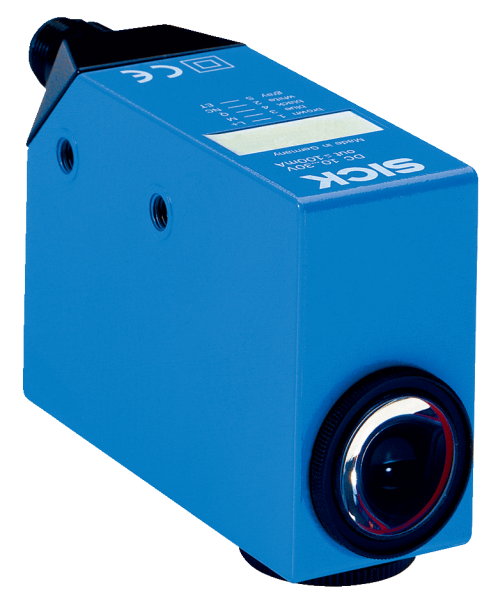

• Характеристики

  Размеры (Ш x В x Г)	30,4 mm x 80 mm x 53 mm
  Дистанция обнаружения	12,5 mm 1)
  Допуск области сканирования	± 3 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 2)
  Длина волны	640 nm, 525 nm, 470 nm
  Размер светового пятна	2 mm x 4 mm
  Положение светового пятна	Продольно
  Настройка	Кнопка настройки
  Метод настройки	1-точечная настройка статическая

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	< 120 mA 3)
  Частота переключения	0,5 kHz 4) 1 kHz 3,5 kHz Регулируется
  Оценка	1.000 µs, 500 µs, 145 µs 5)
  Переключающий выход	PNP
  Дискретный выход (напряжение)	PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
  Выход (канал)	4 цвета
  Выходной ток Iмакс.	< 100 mA 6)
  Вход, настройка (ET)	PNP Teach: U = 10 V ... < UV Run: U < 2 V
  Вход, вход гашения (AT)	PNP Погашено: U > 10 В… < Uv Со свободным ходом: U < 2 В 7)
  Время накопления (ET)	25 мс, энергонезависимое сохранение
  Временная задержка	Задержка при выключении 20 мс, подключаемая
  Тип подключения	Разъем М12, 8-конт.
  Класс защиты	II 8)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) Суммарный ток Q1/Q2.
  • 7) AT > 200 µs.
  • 8) Расчетное напряжение постоянного тока 32 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–20 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E181493 & NRKH7.E181493

• Классификации

  ECl@ss 5.0	27270907
  ECl@ss 5.1.4	27270907
  ECl@ss 6.0	27270907
  ECl@ss 6.2	27270907
  ECl@ss 7.0	27270907
  ECl@ss 8.0	27270907
  ECl@ss 8.1	27270907
  ECl@ss 9.0	27270907
  ETIM 5.0	EC001817
  ETIM 6.0	EC001817
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

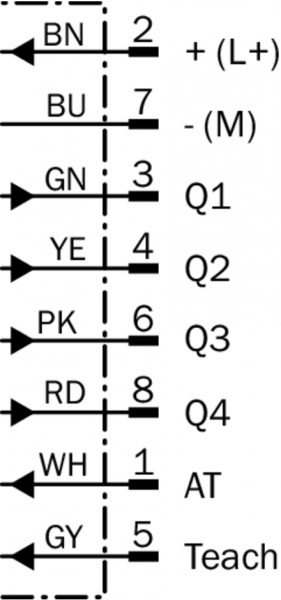

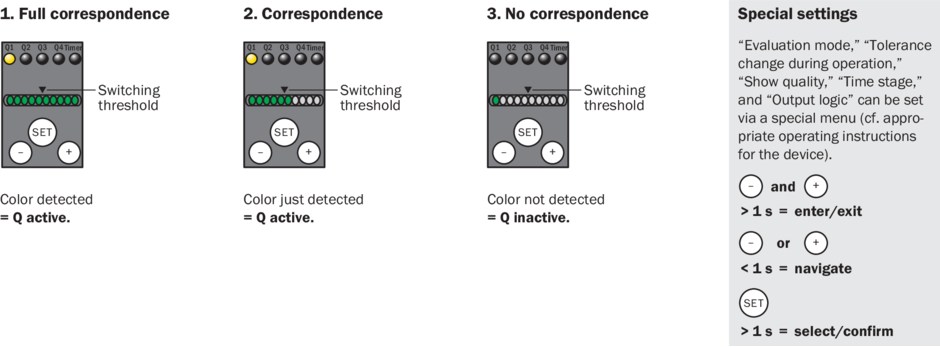

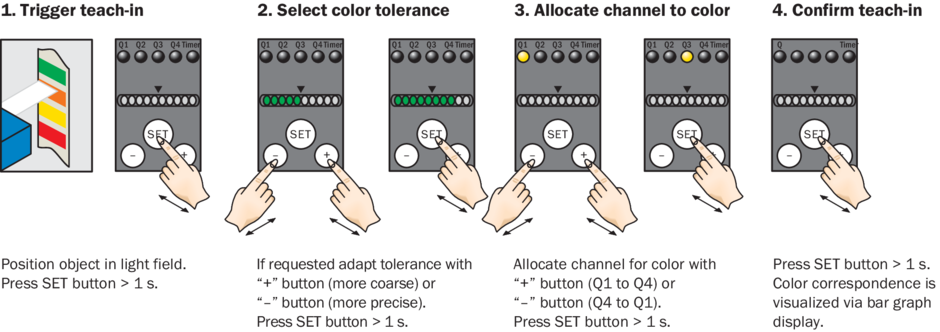

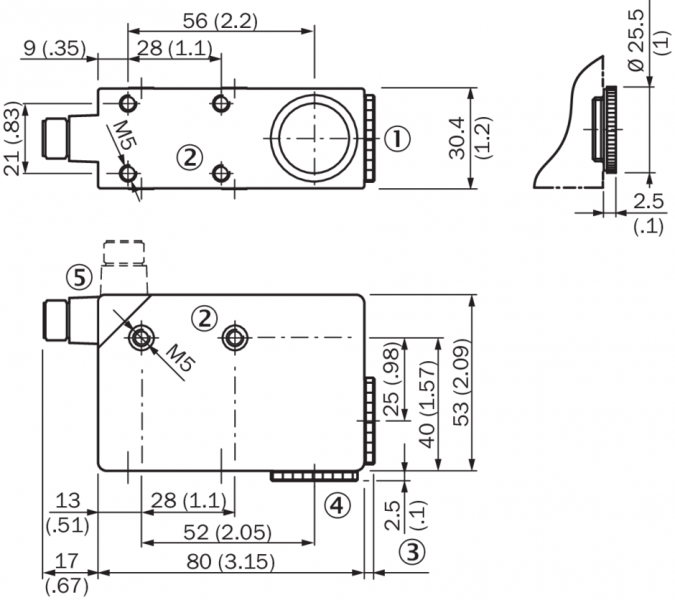

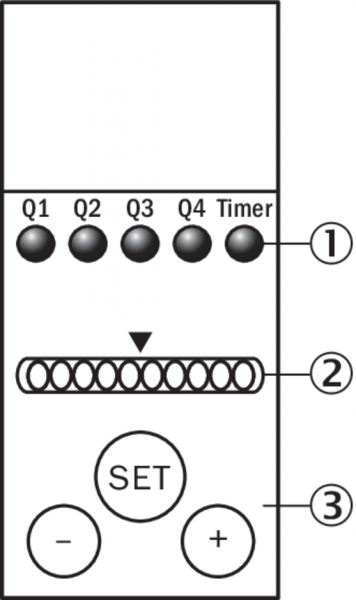

Габаритный чертеж Варианты настройки CS8-4 Схема соединений Cd-311 настройка порога срабатывания индикация совпадения цветов Вид: Галерея Список Показать всё Скрыть всё
