| Характеристики |

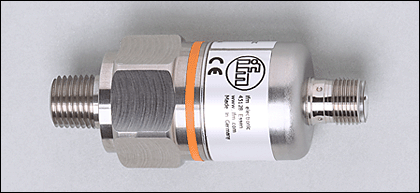

| Электронный датчик давления |
| Подключение к процессу: ¼''NPT A / M5 I |
| Соответствует стандарту e1 |
| Аналоговый выход |
| Диапазон контроля: 0...15 psi |
| Область применения |
| Применение | | Тип давления: относительное
Жидкости и газы |
| Диапазон давления [psi] | | 145 |
| Миним.разрывное давление [psi] | | 450 |
| Температура измеряемой среды [°C] | | -25...90 |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 16...32 DC |
| Потребление тока [mA] | | < 18 |
| сопротивление изоляции [MΩ] | | > 100 (500 V DC) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | Аналоговый выход |
| Выход | | 0...10 В аналоговый |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 0...10 V |
| Наиб.нагрузка [Ω] | | min. 2000 |
| Диапазон измерения / настройки |
| Диапазон контроля [psi] | | 0...15 |
| Точность/ погрешность |
Точность/ погрешность
(в % интервала) |
| Отклонение от характеристики *) | | < ± 0,25 (BFSL) / < ± 0,5 (LS) |
| Повторяемость **) | | < 0,1 |
| долговременная стабильность ***) | | < ± 0,05 |
| Температурные коэффициенты (TK) в диапазоне 0...80° C (в % к интервалу в 10 K) |
| наибольший TK коэффициент нулевой точки | | 0,15 |
| наибольший TK коэффициент диапазона измерений | | 0,2 |
| Время реакции |
| Время нарастания переходной характеристики аналогового выхода [ms] | | 3 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Температура хранения [°C] | | -40...100 |
| Степень защиты | | IP 65 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 30 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V | | Излучение помех | в соответствии с автомобильной директивой 2004/104/EG / CISPR25 | | Помехоустойчивость | в соответствии с автомобильной директивой 2004/104/EG / ISO 11452-2 | | ВЧ излучение | 100 V/m | | Устойчивость к импульсным помехам | по ISO7637-2 / Степень воздействия 3 |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 20 g (10...2000 Hz) |
|
| Механические данные |
| Подключение к процессу | | ¼''NPT A / M5 I |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) |
| Материал | | нерж. сталь V4A (1.4404); FPM (Viton); PA (полиамид); EPDM/X (Santoprene) |
| Мин. кол-во циклов | | 100 миллионов |
| Вес [kg] | | 0,211 |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении PX9117 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | *) BFSL = прямая линия наилучшего соответствия / LS = задание граничного значения | | **) при колебаниях температуры до 10 K | | ***) в % от значения измерительного диапазона/ 6 месяцев |
|
| Упаковочная величина [штука] | | 1 |
|
