| Характеристики | |||||||||||

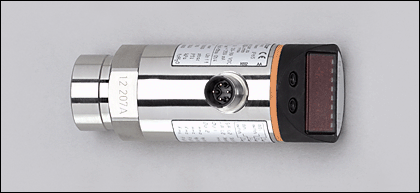

| Электронный датчик давления | |||||||||||
| Электрический разъём | |||||||||||
| Подключение к процессу: ¼'' NPT | |||||||||||
| Единицы измерения: | |||||||||||
| в миллибарах, кПа, psi (фунт-сила на квадратный дюйм), дюймах ртутн.ст. | |||||||||||
| Программируемая функция | |||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||
| 4-х позиционный буквенно -цифровой дисплей | |||||||||||
| Диапазон контроля: 0...14,5 psi / 0...1000 mbar | |||||||||||
| Область применения | |||||||||||
| Применение | Тип давления: относительное Жидкости и газы | ||||||||||
| Диапазон давления | 145 psi | 10000 mbar | |||||||||
| Миним.разрывное давление | 450 psi | 30000 mbar | |||||||||
| Температура измеряемой среды [°C] | -25...80 | ||||||||||
| Электронные данные | |||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | ||||||||||
| Потребление тока [mA] | < 50 | ||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Защита от перенапряжения [V] | до 40 V | ||||||||||
| Выходы | |||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | ||||||||||
| Номинальный ток [mA] | 250 | ||||||||||
| Падение напряжения [V] | < 2 | ||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||
| Частота переключения [Hz] | ≤ 170 | ||||||||||
| Диапазон измерения / настройки | |||||||||||
| Диапазон контроля | 0...14,5 psi | 0...1000 mbar | |||||||||
| Настройка параметров в пределах | |||||||||||
| Порог срабатывания выхода, SP | 0,2...14,5 psi | 10...1000 mbar | |||||||||
| Точка сброса, rP | 0,1...14,4 psi | 5...995 mbar | |||||||||
| с шагом в | 0,1 psi | 5 mbar | |||||||||
| Настройка | SP1 = 3,6 psi; rP1 = 3,3 psi SP2 = 10,8 psi; rP2 = 10,5 psi | ||||||||||
| Точность/ погрешность | |||||||||||
| Точность/ погрешность (в % интервала) | |||||||||||
| Погрешность точки переключения | < ± 0,5 | ||||||||||
| Отклонение от характеристики *) | < ± 0,25 (BFSL) / < ± 0,5 (LS) | ||||||||||
| Гистерезис | < ± 0,25 | ||||||||||
| Повторяемость **) | < ± 0,1 | ||||||||||
| долговременная стабильность ***) | < ± 0,05 | ||||||||||
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | |||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | ||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | ||||||||||
| Время реакции | |||||||||||
| готовность к работе после подключения питания [s] | 0,3 | ||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | ||||||||||
| Встроенный "Watchdog" | да | ||||||||||
| Программное обеспечение / Программирование | |||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | ||||||||||
| интерфейсы | |||||||||||
| IO-Link-Device | |||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||
| IO-Link проверка | 1.1 | ||||||||||
| IO-Link-Device ID | 332 d / 00 01 4C h | ||||||||||
| Профили | нет | ||||||||||
| SIO режим | да | ||||||||||
| Нужный тип порта | A | ||||||||||
| Prozessdaten analog | 1 | ||||||||||
| Prozessdaten binär | 2 | ||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | ||||||||||
| Температура хранения [°C] | -40...100 | ||||||||||
| Степень защиты | IP 65 | ||||||||||
| Испытания / одобрения | |||||||||||
| Электромагнитная совместимость |
| ||||||||||
| Ударопрочность |
| ||||||||||
| Вибропрочность |
| ||||||||||
| MTTF [лет] | 219 | ||||||||||
| Механические данные | |||||||||||
| Подключение к процессу | ¼'' NPT | ||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM | ||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC; PBT (полибутилентерефталат); PEI; FPM; PTFE (тефлон) | ||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | ||||||||||
| Вес [kg] | 0,264 | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Индикация |
| ||||||||||
| электрическое подключение | |||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||
| Назначение жил кабеля при подключении PN7207 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||
| Примечания | |||||||||||
| Примечания |
| ||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||
