| Характеристики | ||||||||||||

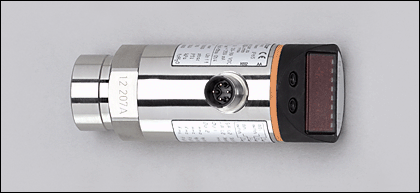

| Электронный датчик давления | ||||||||||||
| Электрический разъём | ||||||||||||
| Подключение к процессу: ¼'' NPT | ||||||||||||
| Программируемая функция | ||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | ||||||||||||
| Диапазон контроля: 0...363 psi / 0...25 bar / 0...2,5 MPa | ||||||||||||
| Область применения | ||||||||||||
| Применение | Тип давления: относительное Жидкости и газы | |||||||||||
| Диапазон давления | 2175 psi | 150 bar | 15 MPa | |||||||||
| Миним.разрывное давление | 5075 psi | 350 bar | 35 MPa | |||||||||
| Температура измеряемой среды [°C] | -25...80 | |||||||||||
| Электронные данные | ||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | |||||||||||
| Потребление тока [mA] | < 50 | |||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||
| Класс защиты | III | |||||||||||
| Защита от переполюсовки | да | |||||||||||
| Защита от перенапряжения [V] | до 40 V | |||||||||||
| Выходы | ||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | |||||||||||
| Номинальный ток [mA] | 250 | |||||||||||
| Падение напряжения [V] | < 2 | |||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||
| Частота переключения [Hz] | ≤ 170 | |||||||||||
| Диапазон измерения / настройки | ||||||||||||
| Диапазон контроля | 0...363 psi | 0...25 bar | 0...2,5 MPa | |||||||||
| Настройка параметров в пределах | ||||||||||||
| Порог срабатывания выхода, SP | 4...362 psi | 0,2...25,0 bar | 0,02...2,50 MPa | |||||||||
| Точка сброса, rP | 2...360 psi | 0,1...24,9 bar | 0,01...2,49 MPa | |||||||||
| с шагом в | 2 psi | 0,1...24,9 bar | 0,01 MPa | |||||||||
| Настройка | SP1 = 90 psi; rP1 = 84 psi SP2 = 272 psi; rP2 = 264 psi | |||||||||||
| Точность/ погрешность | ||||||||||||
| Точность/ погрешность (в % интервала) | ||||||||||||
| Погрешность точки переключения | < ± 0,5 | |||||||||||
| Отклонение от характеристики *) | < ± 0,25 (BFSL) / < ± 0,5 (LS) | |||||||||||
| Гистерезис | < ± 0,25 | |||||||||||
| Повторяемость **) | < ± 0,1 | |||||||||||
| долговременная стабильность ***) | < ± 0,05 | |||||||||||
| Температурные коэффициенты (TK) в диапазоне -20...80° C (в % к интервалу в 10 K) | ||||||||||||
| наибольший TK коэффициент нулевой точки | 0,2 | |||||||||||
| наибольший TK коэффициент диапазона измерений | 0,2 | |||||||||||
| Время реакции | ||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | |||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | |||||||||||
| Встроенный "Watchdog" | да | |||||||||||
| Программное обеспечение / Программирование | ||||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | |||||||||||
| интерфейсы | ||||||||||||
| IO-Link-Device | ||||||||||||
| Способ передачи | COM2 (38,4 kBaud) | |||||||||||
| IO-Link проверка | 1.1 | |||||||||||
| IO-Link-Device ID | 329 d / 00 01 49 h | |||||||||||
| Профили | нет | |||||||||||
| SIO режим | да | |||||||||||
| Нужный тип порта | A | |||||||||||
| Prozessdaten analog | 1 | |||||||||||
| Prozessdaten binär | 2 | |||||||||||
| Миним.время рабочего цикла [ms] | 2,3 | |||||||||||
| Условия эксплуатации | ||||||||||||
| Температура окружающей среды [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | |||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||
| Степень защиты | IP 65 | |||||||||||
| Испытания / одобрения | ||||||||||||
| Электромагнитная совместимость |
| |||||||||||
| Ударопрочность |
| |||||||||||
| Вибропрочность |
| |||||||||||
| MTTF [лет] | 219 | |||||||||||
| Механические данные | ||||||||||||
| Подключение к процессу | ¼'' NPT | |||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM | |||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC; PBT (полибутилентерефталат); PEI; FPM; PTFE (тефлон) | |||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||
| Вес [kg] | 0,266 | |||||||||||
| Дисплеи / Элементы управления | ||||||||||||
| Индикация |
| |||||||||||
| электрическое подключение | ||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||
| Назначение жил кабеля при подключении PN7203 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||
| Примечания | ||||||||||||
| Примечания |
| |||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||
