| Характеристики | ||||||||||||||

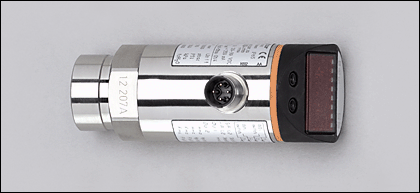

| Электронный датчик давления | ||||||||||||||
| Электрический разъём | ||||||||||||||
| Подключение к процессу: G ¼ I | ||||||||||||||
| Программируемая функция | ||||||||||||||
| 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | ||||||||||||||
| 4-х позиционный буквенно -цифровой дисплей | ||||||||||||||
| Диапазон контроля: 0...25 bar / 0...363 psi / 0...2,5 MPa | ||||||||||||||
| Область применения | ||||||||||||||
| Применение | Тип давления: относительное Жидкости и газы | |||||||||||||
| Диапазон давления | 150 bar | 2175 psi | 15 MPa | |||||||||||
| Миним.разрывное давление | 350 bar | 5075 psi | 35 MPa | |||||||||||
| Температура измеряемой среды [°C] | -25...80 | |||||||||||||
| Электронные данные | ||||||||||||||
| Электрическое исполнение | DC PNP/NPN | |||||||||||||
| Рабочее напряжение [V] | 18...36 DC ¹) | |||||||||||||
| Потребление тока [mA] | < 50 | |||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | |||||||||||||
| Класс защиты | III | |||||||||||||
| Защита от переполюсовки | да | |||||||||||||
| Защита от перенапряжения [V] | до 40 V | |||||||||||||
| Выходы | ||||||||||||||
| Выход | 2 выхода OUT1 = коммутационный выход OUT2 = коммутационный выход и диагностический выход | |||||||||||||
| Выход | 2 x NO / NC программируемый или 1 х NO / NC программируемый + 1 х NC (диагностическая функция) | |||||||||||||
| Номинальный ток [mA] | 250 | |||||||||||||
| Падение напряжения [V] | < 2 | |||||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||||
| Частота переключения [Hz] | ≤ 170 | |||||||||||||
| Диапазон измерения / настройки | ||||||||||||||
| Диапазон контроля | 0...25 bar | 0...363 psi | 0...2,5 MPa | |||||||||||
| Настройка параметров в пределах | ||||||||||||||
| Порог срабатывания выхода, SP | 0,2...25,0 bar | 4...362 psi | 0,02...2,50 MPa | |||||||||||
| Точка сброса, rP | 0,1...24,9 bar | 2...360 psi | 0,01...2,49 MPa | |||||||||||
| с шагом в | 0,1 bar | 2 psi | 0,01 MPa | |||||||||||
| Точность/ погрешность | ||||||||||||||
| Погрешность ( в % от диапазона измерения) | ||||||||||||||
| Погрешность точки переключения | < ± 0,5 | |||||||||||||
| Отклонение от характеристики | < ± 0,5 | |||||||||||||
| Гистерезис | < ± 0,25 | |||||||||||||
| Повторяемость | < ± 0,1 | |||||||||||||
| долговременная стабильность | < ± 0,05 | |||||||||||||
| Температурный дрейф (на каждые 10К) | < ± 0,25 | |||||||||||||
| в температурном диапазоне [°C] | -20...80 | |||||||||||||
| Время реакции | ||||||||||||||
| готовность к работе после подключения питания [s] | 0,3 | |||||||||||||
| Программируемое время задержки dS, dr [s] | 0; 0,2...50 | |||||||||||||
| Встроенный "Watchdog" | да | |||||||||||||
| Программное обеспечение / Программирование | ||||||||||||||
| Возможные опции при программировании | Функция гистерезиса / окна; N.O./ N.C.; диагностическая функция; выходная полярность; задержка включения/выключения; демпфирование; единица измерения | |||||||||||||
| Условия эксплуатации | ||||||||||||||
| Температура окружающей среды [°C] | -20...80 (UB < 32 V) / -20...60 (UB > 32 V) | |||||||||||||
| Температура хранения [°C] | -40...100 | |||||||||||||
| Степень защиты | IP 67 | |||||||||||||
| Испытания / одобрения | ||||||||||||||
| Электромагнитная совместимость |
| |||||||||||||
| Ударопрочность |
| |||||||||||||
| Вибропрочность |
| |||||||||||||
| Механические данные | ||||||||||||||
| Подключение к процессу | G ¼ I | |||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V2A (1.4305) (303S22); керамика; FPM (Viton) | |||||||||||||
| Материал | нерж. сталь V2A (1.4301); нерж. сталь V4A (1.4404); PC (Makrolon); PBT (полибутилентерефталат); PEI; FPM (Viton) | |||||||||||||
| Срок службы датчика в циклах срабатывания комм. выхода (миним.) | 100 миллионов | |||||||||||||
| Вес [kg] | 0,257 | |||||||||||||
| Дисплеи / Элементы управления | ||||||||||||||
| Индикация |
| |||||||||||||
| электрическое подключение | ||||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | |||||||||||||
| Назначение жил кабеля при подключении PY9933 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||||
| Примечания | ||||||||||||||
| Примечания |
| |||||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||||
