| Характеристики | ||||||||||||

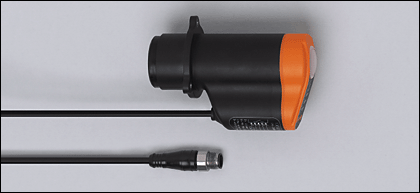

| Датчик хода клапана | ||||||||||||
| Кабель с разъемом | ||||||||||||
| Обратная связь для линейных одно- или двух клапанных гидро- или пневмоаппаратов | ||||||||||||
| Абсолютное измерение расстояния | ||||||||||||
| Мониторинг уплотнения стержня клапана | ||||||||||||
| Фланец с тремя отверстиями | ||||||||||||
| Диапазон измерения 0...80 mm | ||||||||||||
| Электронные данные | ||||||||||||
| Электрическое исполнение | DC PNP | |||||||||||
| Рабочее напряжение [V] | 18...36 DC | |||||||||||
| Потребление тока [mA] | < 42 (24 V) | |||||||||||
| Класс защиты | III | |||||||||||
| Защита от переполюсовки | да | |||||||||||
| готовность к работе после подключения питания [s] | 2 | |||||||||||
| Выходы | ||||||||||||
| Выход | 3 x NO | |||||||||||
| Падение напряжения [V] | < 2,5 | |||||||||||
| Номинальный ток [mA] | 100 | |||||||||||
| Защита от короткого замыкания | тактовый | |||||||||||
| Защита от перегрузок по току | да | |||||||||||
| Диапазон контроля | ||||||||||||
| разрешение [mm] | 0,2 | |||||||||||
| Диапазон измерения [mm] | 0...80 | |||||||||||
| Max. скорость мишени (приближающегося предмета) [m/s] | 1 | |||||||||||
| Мишень | Цилиндрическая шайба - Ø 24 mm ±0,05 mm - мин. высота 10 mm - плоская поверхность - нерж. сталь согласно DIN17440, материал 316S12 | |||||||||||
| Программное обеспечение / Программирование | ||||||||||||
| Возможные опции при программировании | 3 точки переключения свободно устанавливаются в пределах диапазона измерения | |||||||||||
| Условия эксплуатации | ||||||||||||
| Температура окружающей среды [°C] | -25...85, плотная прокладка кабеля | |||||||||||
| Степень защиты | IP 65 / IP 67 **) | |||||||||||
| Испытания / одобрения | ||||||||||||
| Электромагнитная совместимость |
| |||||||||||
| MTTF [лет] | 298 | |||||||||||
| Механические данные | ||||||||||||
| Материал | PA (полиамид); TPE; PP (полипропилен); LCP | |||||||||||
| Вес [kg] | 0,216 | |||||||||||
| Дисплеи / Элементы управления | ||||||||||||
| Индикация состояния выхода LED | зеленый (открыто), желтый (гнездо), красный (закрыто) | |||||||||||
| электрическое подключение | ||||||||||||
| Электрическое подсоединение | Кабель PVC (поливинилхлорид) / 0,3 m; 5 x 0,14 mm²; с разъёмом M12 | |||||||||||
| Назначение жил кабеля при подключении IX5010 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||||||||
| Принадлежности | ||||||||||||
| Принадлежности (входят в комплект) | 3 крепежные болты M3 x 16 DIN 7985 | |||||||||||
| Примечания | ||||||||||||
| Примечания |
| |||||||||||
| Упаковочная величина [штука] | 1 | |||||||||||
