| Характеристики |
| Добавленное значение модуля AS-i для пневматического 4-х позиционного клапана |
| Электрический разъём |
| A/B-Slave |
| Высота вала 30 mm |
| Межцентровое расстояние 80 mm |
| Расстояние срабатывания: 4mm [nf] |
| Электронные данные |
| Электрическое исполнение | | 2 входа / 1 выход |
| Рабочее напряжение [V] | | 26,5...31,6 DC *) |
| Суммарное потребление тока от AS-i [mA] | | < 160 |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Диапазон измерения / настройки |
| Расстояние срабатывания [mm] | | 4 |
| AS-i классификация |
| AS-i версия | | 2.1 |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Вес [kg] | | 0,872 |
| электрическое подключение |
Назначение жил кабеля при подключении AC0019 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | электрическое подключение
1: AS-i+
3: AS-i - |  |
Выходы
3: внешнее напряжение -
4: релейный выход +
1, 2, 5: не используется |
|
| Принадлежности |

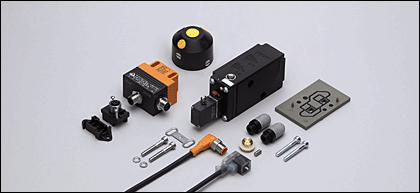

| Принадлежности (входят в комплект) | | T5 Соединение (Bestell-Nr. AC2316); Насадка (номер для заказа E17327); Соленоидный клапан 6517 ф.Bürkert и 2 глушителя 780780N; Соединительный кабель T5 и штепсель для клапана (номер для заказа E10844); Ответвитель для плоского кабеля T5 / AS-i (номер для заказа E70271) |
| Примечания |
| Примечания | | | *) Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
