| Характеристики |

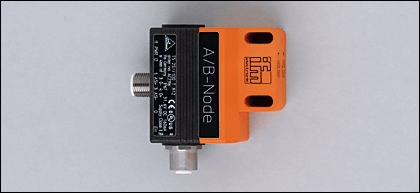

| Сдвоенный датчик для исполнительных устройств с обратной связью |
| Электрический разъём |
| 2 встроенных индуктивных датчика |
| Версия 2.1 с расширенным режимом адресации |
| Расстояние срабатывания: 4mm [nf] |
| Электронные данные |
| Электрическое исполнение | | 2 входа / 1 выход |
| Рабочее напряжение [V] | | 26,5...31,6 DC *) |
| Суммарное потребление тока от AS-i [mA] | | < 160 |
| Входы |
| цифровой |
| Питание датчика | | AS-i |
| Диапазон питающих напряжений [V] | | 20...30 DC |
| Защита от короткого замыкания | | нет |
| Выходы |
| цифровой |
| Выход | | Транзистор PNP |
| Внешний источник питания | | AS-i |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | | 100 |
| Гальваническая развязка | | нет |
| Встроенный "Watchdog" | | да |
| Защита от короткого замыкания | | да |
| Диапазон измерения / настройки |
| Расстояние срабатывания [mm] | | 4 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...70 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 310 |
| AS-i классификация |
| Расширенный режим адресации | | версия 2.1 / дa |
| AS-i профиль | | S-7.A.E |
| Конфигурация входов/выходов [Hex] | | 7 |
| Идентификационный код [Hex] | | A.E |
| AS-i сертификат | | 75002 |
| Механические данные |
| Материал | | PBT (полибутилентерефталат); PC; вилка / розетка, нерж. сталь |
| Тип монтажа | | незаподлицо |
| Вес [kg] | | 0,176 |
| Дисплеи / Элементы управления |
| Рабочий режим LED | | зелёный |
| Ошибка LED | | красный |
| Функции дисплея LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении AC2316 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | электрическое подключение
1: AS-i+
3: AS-i - |  |
Выходы
3: внешнее напряжение -
4: релейный выход +
1, 2, 5: не используется |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | Кронштейн для арматуры; 2 винта с внутренним шестигранником M5 x 35; 2 прокладки |
| Примечания |
| Примечания | | | *) Напряжение питания "supply class 2" согласно cULus |
|
| Упаковочная величина [штука] | | 1 |
|
