| Характеристики | |||||||||||||

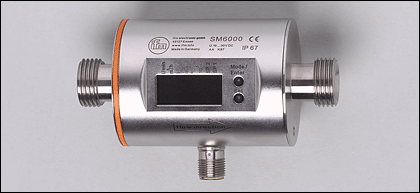

| Магнитно - индуктивный датчик потока | |||||||||||||
| Электрический разъём | |||||||||||||
| Подключение к процессу: G½ плоский уплотнитель | |||||||||||||
| подключение к трубе при помощи адаптера | |||||||||||||
| Программируемая функция | |||||||||||||
| Суммирующая функция | |||||||||||||
| 2 выхода OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный) OUT2 = контроль потока или температуры (аналоговый или бинарный) | |||||||||||||
| вход сброса показаний счетчика | |||||||||||||
| Диапазон измерения | |||||||||||||
| 0,1...25 l/min | |||||||||||||
| -20...80°C | |||||||||||||
| Область применения | |||||||||||||
| Применение | Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: < 70 мм²/с при 40°C) | ||||||||||||
| Температура измеряемой среды [°C] | -10...70 | ||||||||||||
| Электронные данные | |||||||||||||
| Электрическое исполнение | DC PNP/NPN | ||||||||||||
| Рабочее напряжение [V] | 19...30 DC ¹) | ||||||||||||
| Потребление тока [mA] | 120 | ||||||||||||
| сопротивление изоляции [MΩ] | > 100 (500 V DC) | ||||||||||||
| Класс защиты | III | ||||||||||||
| Защита от переполюсовки | да | ||||||||||||
| Выходы | |||||||||||||
| Выход | OUT1: NO / NC программируемый или импульсный OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый) | ||||||||||||
| Номинальный ток [mA] | 2 x 200 | ||||||||||||
| Падение напряжения [V] | < 2 | ||||||||||||
| Защита от короткого замыкания | тактовый | ||||||||||||
| Защита от перегрузок по току | да | ||||||||||||
| Аналоговый выход | 4...20 mA; 0...10 V | ||||||||||||
| Наиб.нагрузка [Ω] | 500 | ||||||||||||
| Наиб. нагрузка [Ω] | 2000 | ||||||||||||
| Импульсный выход | Расходомер | ||||||||||||
| Диапазон измерения / настройки | |||||||||||||
| Контроль скорости потока | |||||||||||||
| Диапазон измерения | 0,10...25,00 l/min | 0,050...1,500 m³/h | |||||||||||
| Предел показаний | -30...30 l/min | -1,8...1,8 m³/h | |||||||||||
| Разрешение | 0,05 l/min | 0,005 m³/h | |||||||||||
| Порог срабатывания выхода, SP | 0,25...25,00 l/min | 0,015...1,500 m³/h | |||||||||||
| Точка сброса, rP | 0,10...24,90 l/min | 0,005...1,495 m³/h | |||||||||||
| Начальная точка аналогового сигнала, ASP | 0,00...20,00 l/min | 0,000...1,200 m³/h | |||||||||||
| Конечная точка аналогового сигнала, AEP | 5,00...25,00 l/min | 0,300...1,500 m³/h | |||||||||||
| с шагом в | 0,05 l/min | 0,005 m³/h | |||||||||||
| Контроль моментального расхода | |||||||||||||
| Значение импульса | 0,01 l...30 000 m³ | ||||||||||||
| Длина импульса [s] | 0,01...2 | ||||||||||||
| Контроль температуры | |||||||||||||
| Диапазон контроля [°C] | -20...80 | ||||||||||||
| Разрешение [°C] | 0,2 | ||||||||||||
| Порог срабатывания выхода, SP [°C] | -19,2...80,0 | ||||||||||||
| Точка сброса, rP [°C] | -19,6...79,6 | ||||||||||||
| Начальная точка аналогового сигнала, ASP [°C] | -20,0...60,0 | ||||||||||||
| Конечная точка аналогового сигнала, AEP [°C] | 0,0...80,0 | ||||||||||||
| с шагом в [°C] | 0,2 | ||||||||||||
| Точность/ погрешность | |||||||||||||
| Контроль скорости потока | |||||||||||||
| Точность [в % от диапазона] | ± (2% MW + 0,5% MEW) | ||||||||||||
| Повторяемость | ± 0,2% MEW | ||||||||||||
| Взрывное давление (dP) / Расход (Q) |  | ||||||||||||
| Контроль температуры | |||||||||||||
| Точность [K] | ± 2,5 (Q > 1 l/min) | ||||||||||||
| Время реакции | |||||||||||||
| готовность к работе после подключения питания [s] | 5 | ||||||||||||
| Контроль скорости потока | |||||||||||||
| Задержка при запуске [s] | 0...50 | ||||||||||||
| Время реакции [s] | < 0,150 (dAP = 0) | ||||||||||||
| Демпфирование, dAP [s] | 0,0...5,0 | ||||||||||||
| Контроль температуры | |||||||||||||
| Время реакции [s] | T09 = 30 (Q > 1 l/min) | ||||||||||||
| Программное обеспечение / Программирование | |||||||||||||
| Возможные опции при программировании | Функция гистерезиса / функция окна; NO / NC; полярность на выходе; выход токовый/напряжения/импульсный; задержка при запуске; дисплей может быть отключён; дисплей | ||||||||||||
| Условия эксплуатации | |||||||||||||
| Предел прочности по давлению [бар] | 16 | ||||||||||||
| Температура окружающей среды [°C] | -10...60 | ||||||||||||
| Температура хранения [°C] | -25...80 | ||||||||||||
| Степень защиты | IP 67 | ||||||||||||
| Испытания / одобрения | |||||||||||||
| Электромагнитная совместимость |
| ||||||||||||
| Ударопрочность |
| ||||||||||||
| Вибропрочность |
| ||||||||||||
| MTTF [лет] | 156 | ||||||||||||
| Механические данные | |||||||||||||
| Подключение к процессу | G½ плоский уплотнитель | ||||||||||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь V4A (1.4404); PEEK; О-кольцо: EPDM | ||||||||||||
| Материал | нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC (Makrolon); EPDM/X (Santoprene) | ||||||||||||
| Вес [kg] | 0,535 | ||||||||||||
| Дисплеи / Элементы управления | |||||||||||||
| Индикация |
| ||||||||||||
| электрическое подключение | |||||||||||||
| Электрическое подсоединение | Разъём M12; позолоченные контакты | ||||||||||||
| Назначение жил кабеля при подключении SM6100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||||||||||
| Примечания | |||||||||||||
| Примечания |
| ||||||||||||
| Упаковочная величина [штука] | 1 | ||||||||||||
