| Характеристики | |||||

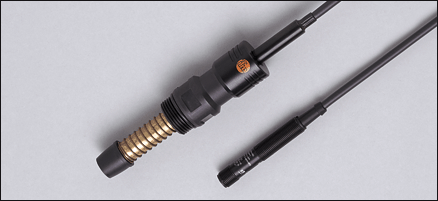

| Датчик потока | |||||
| Измерительная вставка | |||||
| Подключение к процессу: G ¾ | |||||
| Аналоговый выход | |||||
| Диапазон измерения | |||||
| макс. 25 л/мин | |||||
| Диапазон измерения: 0,3...25 l/min | |||||
| Область применения | |||||
| Применение | жидкости | ||||
| Температура измеряемой среды [°C] | 20...180 | ||||
| Электронные данные | |||||
| Электрическое исполнение | DC | ||||
| Рабочее напряжение [V] | 24 DC (-15% / +10%) | ||||
| Потребление тока [mA] | 30 | ||||
| Класс защиты | III | ||||
| Защита от переполюсовки | да | ||||
| Выходы | |||||
| Выход | аналоговый | ||||
| Защита от короткого замыкания | да | ||||
| Защита от перегрузок по току | да | ||||
| Аналоговый выход | 4...20 mA | ||||
| Наиб.нагрузка [Ω] | < 500 | ||||
| Диапазон измерения / настройки | |||||
| Диапазон измерения [l/min] | 0,3...25 | ||||
| Точность/ погрешность | |||||
| Точность [в % от диапазона] | ± 5 | ||||
| Время реакции | |||||
| Время реакции [s] | < 0,01 | ||||
| Условия эксплуатации | |||||
| Предел прочности по давлению [бар] | 15 | ||||
| Температура окружающей среды [°C] | 0...60 | ||||
| Степень защиты | IP 67 | ||||
| Механические данные | |||||
| Подключение к процессу | G ¾ | ||||
| Материалы корпуса в контакте с изм. средой | нерж. сталь (316S16); PPS; латунь; О-кольцо: FPM (Viton) | ||||
| Материал | PPS; алюминий анодное оксидирование; Cu | ||||
| Вес [kg] | 0,218 | ||||
| электрическое подключение | |||||
| Электрическое подсоединение | силиконовый кабель / 0,3 m; с разъёмом M12 | ||||
| Назначение жил кабеля при подключении SBM613 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| |||||
| Примечания | |||||
| Упаковочная величина [штука] | 1 | ||||
