| Характеристики |

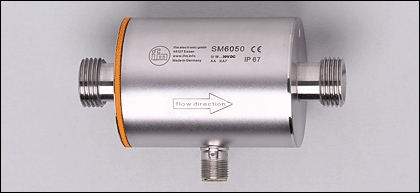

| Магнитно - индуктивный датчик потока |
| Электрический разъём |
| Подключение к процессу: G½ плоский уплотнитель |
| подключение к трубе при помощи адаптера |
| Аналоговый выход 4...20 mA |
| Диапазон измерения |
| 0...25 л/мин |
| Область применения |
| Применение | | Электропроводящие жидкости
(электропроводность: >= 20 мкСм/см, вязкость: < 70 мм²/с при 40°C) |
| Температура измеряемой среды [°C] | | -10...70 |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 19...30 DC ¹) |
| Потребление тока [mA] | | 90 |
| сопротивление изоляции [MΩ] | | > 100 (500 V DC) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | 4...20 мA аналоговый |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 4...20 mA |
| Наиб.нагрузка [Ω] | | макс. 500 |
| Диапазон измерения / настройки |
| Контроль скорости потока |
| Диапазон измерения [l/min] | | 0...25 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность | | ± (2% MW + 0,5% MEW) |
| Повторяемость | | ± 0,2% MEW |
| Взрывное давление (dP) / Расход (Q) | |  |
| Время реакции |
| готовность к работе после подключения питания [s] | | 5 |
| Контроль скорости потока |
| Время реакции [s] | | < 0,150 |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 16 |
| Температура окружающей среды [°C] | | -10...60 |
| Температура хранения [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 20 g (11 ms) |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 5 g (10...2000 Hz) |
|
| MTTF [лет] | | 182 |
| Механические данные |
| Подключение к процессу | | G½ плоский уплотнитель |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); PEEK; FKM |
| Материал | | нерж. сталь V4A (1.4404); пластик PBT-GF 20; EPDM/X (Santoprene) |
| Вес [kg] | | 0,491 |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении SM6050 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | ¹) по EN50178, SELV, PELV | | MW = измеренная величина | | MEW = граничная величина измеряемого диапазона |
|
| Упаковочная величина [штука] | | 1 |
|
