Датчики потока

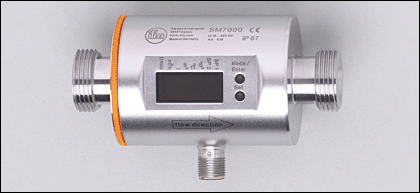

Код: SM7000
Связатся с нами: 067 285 7770

В корзину

Характеристики
Магнитно - индуктивный датчик потока
Электрический разъём
Подключение к процессу: Плоский уплотнитель G¾
подключение к трубе при помощи адаптера
Программируемая функция
Суммирующая функция
2 выхода
OUT1 = контроль потока (бинарный), измерение скорости потока (импульсы), предварительная установка измерителя (бинарный)
OUT2 = контроль потока или температуры
(аналоговый или бинарный)
вход сброса показаний счетчика
Диапазон измерения
0,2...50 l/min
-20...80°C
Область применения
Применение Электропроводящие жидкости
(электропроводность: >= 20 мкСм/см, вязкость: < 70 мм²/с при 40°C)
Температура измеряемой среды [°C]-10...70
Электронные данные
Электрическое исполнение DC PNP/NPN
Рабочее напряжение [V]19...30 DC ¹)
Потребление тока [mA]120
сопротивление изоляции [MΩ]> 100 (500 V DC)
Класс защиты III
Защита от переполюсовки да
Выходы
Выход OUT1: NO / NC программируемый или импульсный
OUT2: NO / NC программируемый или аналоговый (4...20 мA / 0...10 В, масштабируемый)
Номинальный ток [mA]2 x 200
Падение напряжения [V]< 2
Защита от короткого замыкания тактовый
Защита от перегрузок по току да
Аналоговый выход 4...20 mA; 0...10 V
Наиб.нагрузка [Ω]500
Наиб. нагрузка [Ω]2000
Импульсный выход Расходомер
Диапазон измерения / настройки
Контроль скорости потока
Диапазон измерения 0,2...50,0 l/min0,01...3,00 m³/h
Предел показаний -60...60 l/min-3,6...3,6 m³/h
Разрешение 0,1 l/min0,001 m³/h
Порог срабатывания выхода, SP 0,5...50,0 l/min0,027...3,000 m³/h
Точка сброса, rP 0,2...49,8 l/min0,012...2,985 m³/h
Начальная точка аналогового сигнала, ASP 0,0...40,0 l/min0,000...2,400 m³/h
Конечная точка аналогового сигнала, AEP 10,0...50,0 l/min0,600...3,000 m³/h
с шагом в 0,1 l/min0,001 m³/h
Контроль моментального расхода
Значение импульса 0,01 l...50 000 m³
Длина импульса [s]0,005...2
Контроль температуры
Диапазон контроля [°C]-20...80
Разрешение [°C]0,2
Порог срабатывания выхода, SP [°C]-19,2...80,0
Точка сброса, rP [°C]-19,6...79,6
Начальная точка аналогового сигнала, ASP [°C]-20,0...60,0
Конечная точка аналогового сигнала, AEP [°C]0,0...80,0
с шагом в [°C]0,2
Точность/ погрешность
Контроль скорости потока
Точность ± (2% MW + 0,5% MEW)
Повторяемость ± 0,2% MEW
Взрывное давление (dP) / Расход (Q)
Контроль температуры
Точность [K]± 2,5 (Q > 5 l/min)
Время реакции
готовность к работе после подключения питания [s]5
Контроль скорости потока
Задержка при запуске [s]0...50
Время реакции [s]< 0,150 (dAP = 0)
Демпфирование, dAP [s]0,0...5,0
Контроль температуры
Время реакции [s]T09 = 30 (Q > 5 l/min)
Программное обеспечение / Программирование
Возможные опции при программировании Функция гистерезиса / функция окна; NO / NC; полярность на выходе; выход токовый/напряжения/импульсный; задержка при запуске; дисплей может быть отключён; дисплей
Условия эксплуатации
Предел прочности по давлению [бар]16
Температура окружающей среды [°C]-10...60
Температура хранения [°C]-25...80
Степень защиты IP 67
Испытания / одобрения
Электромагнитная совместимость
EN 61000-4-2 ESD:  4 kV CD / 8 kV AD
EN 61000-4-3 ВЧ излучение:  10 V/m
EN 61000-4-4 Bсплеск:  2 kV
EN 61000-4-5 Выброс:  0,5 kV
EN 61000-4-6 ВЧ проводимость:  10 V
Ударопрочность
DIN IEC 68-2-27: 20 g (11 ms)
Вибропрочность
DIN IEC 68-2-6: 5 g (10...2000 Hz)
MTTF [лет]151
Механические данные
Подключение к процессу Плоский уплотнитель G¾
Материалы корпуса в контакте с изм. средой нерж. сталь V4A (1.4404); PEEK; FKM
Материал нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC (Makrolon); EPDM/X (Santoprene)
Вес [kg]0,576
Дисплеи / Элементы управления
Индикация
Дисплей  6 x светодиод зелёный (l/min, m³/h, l, m³, 10³, °C)
Состояние выхода  2 x светодиод желтый
Измеренные значения  4-х позиционный буквенно -цифровой дисплей
программирование  4-х позиционный буквенно -цифровой дисплей
электрическое подключение
Электрическое подсоединение Разъём M12; позолоченные контакты
Назначение жил кабеля при подключении

OUT1: 3 опции по выбору
- коммутационный выход объемного расхода
- импульсный выход расхода потока
- коммутационный выход для счетчика с предварительной установкой
OUT2/InD: 5 опций по выбору
- коммутационный выход объемного расхода
- коммутационный выход контроля температуры
- аналоговый выход объемного расхода
- аналоговый выход измерения температуры
- вход внешнего сигнала сброса
Примечания
Примечания
¹) по EN50178, SELV, PELV
MW = измеренная величина
MEW = граничная величина измеряемого диапазона
Упаковочная величина [штука]1
