Характеристики |

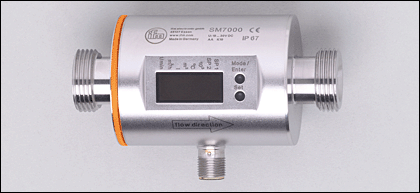

Магнитно - индуктивный датчик потока |
Электрический разъём |
Подключение к процессу: Плоский уплотнитель G¾ |
подключение к трубе при помощи адаптера |
2 выхода |
OUT1 = аналоговый сигнал температуры OUT2 = аналоговый сигнал потока |
Единицы измерения: |
л/мин, л/час, гал/мин, гал/час |
°C / °F |
Диапазон измерения |
0,2...50 l/min |
-20...80°C |
Область применения |
Применение | | Электропроводящие жидкости (электропроводность: >= 20 мкСм/см, вязкость: < 70 мм²/с при 40°C) |
Температура измеряемой среды [°C] | | -10...70 |
Электронные данные |
Электрическое исполнение | | DC |
Рабочее напряжение [V] | | 20...30 DC ¹) |
Потребление тока [mA] | | 120 (24 V) |
сопротивление изоляции [MΩ] | | > 100 (500 V DC) |
Класс защиты | | III |
Защита от переполюсовки | | да |
Выходы |
Выход | | 2 x аналоговый (4...20 mA масштабируемый) |
Защита от перегрузок по току | | да |
Аналоговый выход | | 4...20 mA, max. 22 mA |
Наиб.нагрузка [Ω] | | макс. 500 |
Диапазон измерения / настройки |
Контроль скорости потока |
Диапазон измерения | | 0,2...50,0 l/min | 0,02...13,22 gpm |
Предел показаний | | -60,0...60,0 l/min | -15,86...15,86 gpm |
Разрешение | | 0,1 l/min | 0,02 gpm |
Начальная точка аналогового сигнала, ASP | | 0,0...40,0 l/min | 0,00...10,58 gpm |
Конечная точка аналогового сигнала, AEP | | 10,0...50,0 l/min | 2,64...13,22 gpm |
с шагом в | | 0,1 l/min | 0,02 gpm |
Контроль температуры |
Диапазон контроля [°C] | | -20...80 |
Разрешение [°C] | | 0,2 |
Начальная точка аналогового сигнала, ASP [°C] | | -20,0...60,0 |
Конечная точка аналогового сигнала, AEP [°C] | | 0,0...80,0 |
с шагом в [°C] | | 0,2 |
Точность/ погрешность |
Контроль скорости потока |
Точность | | ± (2% MW + 0,5% MEW) |
Повторяемость | | ± 0,2% MEW |
Взрывное давление (dP) / Расход (Q) | |  |
Контроль температуры |
Точность [K] | | ± 2,5 (Q > 1 l/min) |
Время реакции |
готовность к работе после подключения питания [s] | | 5 |
Контроль скорости потока |
Время реакции [s] | | < 0,150 (dAP = 0) |
Демпфирование, dAP [s] | | 0,0...3,0 |
Контроль температуры |
Время реакции [s] | | T09 = 30 (Q > 1 l/min) |
Условия эксплуатации |
Предел прочности по давлению [бар] | | 16 |
Температура окружающей среды [°C] | | -10...60 |
Температура хранения [°C] | | -25...80 |
Степень защиты | | IP 67 |
Испытания / одобрения |
Электромагнитная совместимость | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | EN 61000-4-3 ВЧ излучение: | 10 V/m | EN 61000-4-4 Bсплеск: | 2 kV | EN 61000-4-5 Выброс: | 0,5 kV | EN 61000-4-6 ВЧ проводимость: | 10 V | |
Ударопрочность | | DIN IEC 68-2-27: | 20 g (11 ms) | |
Вибропрочность | | DIN IEC 68-2-6: | 5 g (10...2000 Hz) | |
MTTF [лет] | | 175 |
Механические данные |
Подключение к процессу | | Плоский уплотнитель G¾ |
Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); PEEK; FKM |
Материал | | нерж. сталь V4A (1.4404); пластик PBT-GF 20; PC (Makrolon); EPDM/X (Santoprene) |
Вес [kg] | | 0,56 |
Дисплеи / Элементы управления |
Индикация | | Дисплей | 6 x светодиод зелёный (l/min, m³/h, gpm, gph, °C, °F) | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | программирование | 4-х позиционный буквенно -цифровой дисплей | |
электрическое подключение |
Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении SM7004 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ OUT1 = аналоговый сигнал температуры OUT2 = аналоговый сигнал потока |  | | |
Примечания |
Примечания | | ¹) по EN50178, SELV, PELV | MW = измеренная величина | MEW = граничная величина измеряемого диапазона | |
Упаковочная величина [штука] | | 1 |
