| Характеристики |

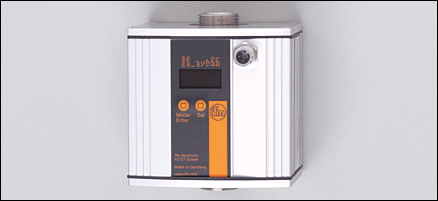

| Ультразвуковой датчик потока |
| Электрический разъём |
| Подключение к процессу: Плоский уплотнитель G¾ |
| Программируемая функция |
2 переключаемых выхода
OUT1 = контроль потока
OUT2 = контроль потока или температуры |
Диапазон измерений:
0...50 l/min |
| -10...80 °C |
| Единицы измерения: |
| л/мин, л/час, гал/мин, гал/час |
| °C / °F |
| Max. допустимый расход |
| 60 l/min (3,6 m³/h) |
| подключение к трубе при помощи адаптера |
| Область применения |
| Применение | | жидкости: вода, гликолевые растворы, масла (вязкость: ≤ 68 мм²/с при 40°C ) |
| Температура измеряемой среды [°C] | | -10...80 |
| Электронные данные |
| Электрическое исполнение | | DC PNP |
| Рабочее напряжение [V] | | 19...30 DC ¹) |
| Потребление тока [mA] | | 100 |
| сопротивление изоляции [MΩ] | | > 100 (500 V DC) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | 2 x NO / NC, программируемый |
| Номинальный ток [mA] | | 2 x 250 |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Диапазон измерения / настройки |
| Контроль скорости потока |
| Диапазон измерения | | 0,0...50,0 l/min | 0,00 ... 13,20 gpm |
| Предел показаний | | 0,0...60,0 l/min | 0,00 ... 15,90 gpm |
| Разрешение | | 0,1 l/min | 0,02 gpm |
| Порог срабатывания выхода, SP | | 0,1...50,0 l/min | 0,04 ... 13,22 gpm |
| Точка сброса, rP | | 0,0...49,9 l/min | 0,00 ... 13,18 gpm |
| с шагом в | | 0,1 l/min | 0,02 gpm |
| Контроль температуры |
| Диапазон контроля [°C] | | -10,0...80,0 |
| Разрешение [°C] | | 0,2 |
| Порог срабатывания выхода, SP [°C] | | -9,8...80,0 |
| Точка сброса, rP [°C] | | -10,0...79,8 |
| с шагом в [°C] | | 0,2 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность | | < ± (3% MW + 0,2% MEW) *) / < ± (5% MW + 0,5% MEW) **) |
| Повторяемость | | 0,1 l/min (0,025 gpm) |
| Взрывное давление (dP) / Расход (Q) | |  |
| Контроль температуры |
| Точность [K] | | 0,2 |
| Время реакции |
| готовность к работе после подключения питания [s] | | 10 |
| Контроль скорости потока |
| Задержка при запуске [s] | | 0...50 |
| Время реакции [s] | | < 0,250 (dAP = 0) |
| Демпфирование, dAP [s] | | 0,0...1,0 |
| Контроль температуры |
| Время реакции [s] | | T09 = 70 (Q > 5 l/min) *) |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 16 |
| Температура окружающей среды [°C] | | -10...60 |
| Температура хранения [°C] | | -25...80 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 20 g (11 ms) |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 5 g (10...2000 Hz) |
|
| MTTF [лет] | | 246 |
| Механические данные |
| Подключение к процессу | | Плоский уплотнитель G¾ |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); витон; PES; Centellen 200 |
| Материал | | корпус: AlMgSi0,5 анодное оксидирование; уплотнение: витон; корпус разъёма: латунь покрытие Optalloy; PA 6.6; Защитное покрытие: полиамид |
| Вес [kg] | | 1,543 |
| Дисплеи / Элементы управления |
| Индикация | | | Дисплей | 4 x светодиод зелёный (l/min, m³/h, gal/min, gal/h) | | Дисплей | 2 x светодиод желтый (°C / °F) | | Состояние выхода | 2 x светодиод желтый | | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | | программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении SU7200 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
Программирование функции выхода:
Hno = гистерезис / нормально открытый
Hnc = гистерезис / нормально закрытый
Fno = функция окна / нормально открытый
Fnc = функция окна / нормально закрытый |  | |
|
| Принадлежности |
| Принадлежности (входят в комплект) | | 2 прокладки (Centellen) |
| Принадлежности (дополнительные) | | | адаптер; | | Номер для заказа E40151 (для труб 1/2", нерж.сталь); | | номер для заказа E40191 (для труб ½" NPT, нерж.сталь); | | № заказа E40151 (для трубы R½, латунь); | | № заказа E40154 (для трубы ½" NPT, латунь) |
|
| Примечания |
| Примечания | | | ¹) по EN50178, SELV, PELV | | *) для воды | | **) для гликоля (35%) и масел (вязкость: 68 mm²/s при 40°C) | | MW = измеренная величина | | MEW = граничная величина измеряемого диапазона | | Уплотнение: только с прокладками Centellen, поставляемыми в наборе |
|
| Упаковочная величина [штука] | | 1 |
|
