| Характеристики |

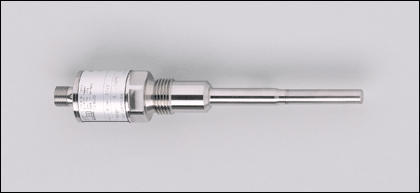

| Датчик температуры |
| Электрический разъём |
| Подключение к процессу: G ½ A |
| Монтажная длина EL: 87,5 mm |
| Max. Температура среды |
| 150°C / 302°F (макс. 40 мин.) |
| Аналоговый выход |
| Диапазон контроля: -10...150 °C / 14...302 °F |
| Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс A |
| Область применения |
| Применение | | Жидкие или газообразные среды |
| Миним.глубина установки [mm] | | 15 |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 10...30 DC ¹) |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | Аналоговый выход |
| Выход | | 4...20 мA аналоговый |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 4...20 mA; Rmax: 500 Ω |
| Диапазон измерения / настройки |
| Диапазон контроля °C/°F | | -10...150 / 14...302 |
| Разрешение |
| Аналоговый выход [K] | | < 0,02 |
| Точность/ погрешность |
| Аналоговый выход [K] | | ± 0,3 |
| Температурные коэффициенты (в % к интервалу в 10 K) | | < ± 0,1 *****) |
| Время реакции |
| Динамика реакции T05 / T09 [s] | | 1 / 3 *) |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 300; **) |
| Температура окружающей среды [°C] | | -25...70 |
| Температура хранения [°C] | | -40...100 |
| Степень защиты | | IP 68 / IP 69K |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 0,5/1 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN EN 60068-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | DIN EN 60068-2-6: | 10 g (10...2000 Hz) |
|
| MTTF [лет] | | 1119 |
| Механические данные |
| Подключение к процессу | | G ½ A |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404) |
| Длина щупа L [mm] | | 47,5 |
| Монтажная длина EL [mm] | | 87,5 |
| Материал | | нерж. сталь V4A (1.4404); нерж. сталь V2A (1.4301); нерж. сталь V2A (1.4305) (303S22); PA (полиамид) |
| Момент затяжки [Nm] | | |
| Вес [kg] | | 0,232 |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |
Назначение жил кабеля при подключении TA3431 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | ¹) по EN50178, SELV, PELV;
относительно UL: Для применения в цепи с низким напряжением и защитой от перегрузки по току согласно UL873 Tab.28.1 или Imax = 100/Ub (Ub = напряжение электрической цепи). | | *) по DIN EN 60751 | | **) относится только к датчику; для установки в адаптеры применимы данные, указанные в технической спецификации адаптера | | *****) При отклонении от стандартных условий 25 ± 5 °C | | Значения точности относятся к проточной воде. |
|
| Упаковочная величина [штука] | | 1 |
|
