| Характеристики |

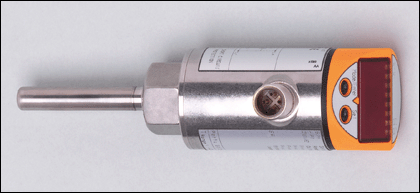

| Электронный датчик температуры |
| Датчик потока подходящий для адаптера |
| Подключение к процессу: Внутренняя резьба M18 x 1,5 для адаптера |
| Монтажная длина EL: 45 mm |
| 2 выхода |
| 4-х позиционный буквенно -цифровой дисплей |
| Диапазон контроля: -40...150 °C / -40...302 °F |
| Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс B |
| Область применения |
| Применение | | Жидкие или газообразные среды |
| Миним.глубина установки [mm] | | 12 |
| Электронные данные |
| Электрическое исполнение | | DC PNP/NPN |
| Рабочее напряжение [V] | | 18...32 DC |
| Потребление тока [mA] | | < 50 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | 2 выхода |
| Выход | | 2 x NO / NC, программируемый |
| Номинальный ток [mA] | | 250 |
| Падение напряжения [V] | | < 2 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Диапазон измерения / настройки |
| Диапазон контроля °C/°F | | -40...150 / -40...302 |
| Настройка параметров в пределах |
| Порог срабатывания выхода, SP [°C/°F] | | -39,5...150,0 / -39,0...302,0 |
| Точка сброса, rP [°C/°F] | | -40,0...149,5 / -40,0...301,0 |
| с шагом в [°C/°F] | | 0,1 / 0,1 |
| Разрешение |
| Коммутационный выход [K] | | 0,1 |
| Индикация [K] | | 0,1 |
| Точность/ погрешность |
| Погрешность точки переключения [K] | | ± 0,3 |
| Индикация [K] | | ± 0,3 |
| Температурный дрейф (на каждые 10К) | | 0,1 |
| Время реакции |
| готовность к работе после подключения питания [s] | | 1 |
| Динамика реакции T05 / T09 [s] | | 1 / 3 *) |
| Встроенный "Watchdog" | | да |
| интерфейсы |
| IO-Link-Device |
| Способ передачи | | COM2 (38,4 kBaud) |
| IO-Link проверка | | 1.0 |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | 300 |
| Температура окружающей среды [°C] | | -25...70 |
| Температура хранения [°C] | | -40...100 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-5 Выброс: | 1 kV | | EN 61000-4-6 ВЧ проводимость: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | DIN EN 60068-2-6: | 20 g (10...2000 Hz) |
|
| MTTF [лет] | | 242 |
| Механические данные |
| Подключение к процессу | | Внутренняя резьба M18 x 1,5 для адаптера |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); О-кольцо: FKM 8 x 1,5 gr 80° Shore A |
| Длина щупа L [mm] | | 45 |
| Монтажная длина EL [mm] | | 45 |
| Материал | | нерж. сталь V2A (1.4301); EPDM/X (Santoprene); PC кополимер; PBT (полибутилентерефталат); FPM (Viton); PA (полиамид) |
| Вес [kg] | | 0,213 |
| Дисплеи / Элементы управления |
| Индикация | | | Дисплей | 2 x светодиод зелёный | | Состояние выхода | 2 x светодиод желтый | | Измеренные значения | 4-х позиционный буквенно -цифровой дисплей | | программирование | 4-х позиционный буквенно -цифровой дисплей | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12; позолоченные контакты |

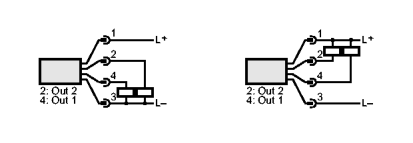

Назначение жил кабеля при подключении TN7531 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
Программирование функции выхода:
Hno = гистерезис / N.O.
Hnc = гистерезис / N.C.
Fno = функция окна / N.O.
Fnc = функция окна / N.C.
 | |
|
| Примечания |
| Примечания | | | Напряжение питания "supply class 2" согласно cULus | | *) по DIN EN 60751 | | Значения точности относятся к проточной воде. |
|
| Упаковочная величина [штука] | | 1 |
|
