| Характеристики |

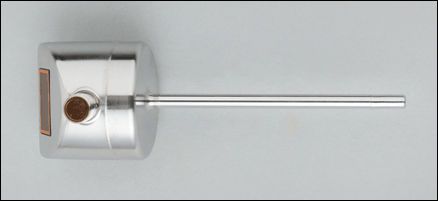

| Преобразователь температуры с дисплеем |
| Подключение к процессу: Ø 6 mm |
| Монтажная длина EL: 250 mm |
| Заводская настройка: 0...100 °C |
| Аналоговый выход |
| Диапазон контроля: -50...150 °C / -58...302 °F |
| Измерительный элемент: 1 x Pt 1000, to DIN EN 60751, класс A |
| Область применения |
| Применение | | Жидкие или газообразные среды |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 18...32 DC; "supply class 2" согласно cULus |
| Потребление тока [mA] | | < 50 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | Аналоговый выход |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Аналоговый выход | | 4...20 mA |
| Наиб.нагрузка [Ω] | | 300 |
| Диапазон измерения / настройки |
| Диапазон контроля °C/°F | | -50...150 / -58...302 |
| Настройка | | 0...100 °C |
| Разрешение |
| Аналоговый выход [K] | | ≤ 0,04 |
| Индикация [K] | | 0,1 |
| Точность/ погрешность |
| Аналоговый выход [K] | | ± 0,3 + (± 0,1 % MS) |
| Температурные коэффициенты (в % к интервалу в 10 K) | | 0,1 |
| Время реакции |
| готовность к работе после подключения питания [s] | | 2 |
| Динамика реакции T05 / T09 [s] | | 1 / 3 |
| интерфейсы |
| IO-Link-Device |
| Способ передачи | | COM2 (38,4 kBaud) |
| IO-Link проверка | | 1.1 |
| Условия эксплуатации |
| Предел прочности по давлению [бар] | | -1...160 |
| Температура окружающей среды [°C] | | -25...80 |
| Температура хранения [°C] | | -40...100 |
| Степень защиты | | IP 67 / IP 68 / IP 69K |
| Испытания / одобрения |
| Электромагнитная совместимость | | | DIN EN 61000-4-2 ESD: | 4 kV CD / 8 kV AD | | DIN EN 61000-4-3 HF излучение: | 10 V/m | | DIN EN 61000-4-4 разрыв: | 2 kV | | DIN EN 61000-4-5 Surge: | 0,5 / 1 kV | | DIN EN 61000-4-6 HF leitungsgebunden: | 10 V |
|
| Ударопрочность | | | DIN IEC 68-2-27: | 50 g (11 ms) |
|
| Вибропрочность | | | DIN IEC 68-2-6: | 10 g (10...2000 Hz) |
|
| Регистрационный номер UL | | K001 |
| Механические данные |
| Подключение к процессу | | Ø 6 mm |
| Материалы корпуса в контакте с изм. средой | | нерж. сталь V4A (1.4404); Характеристика Ra: < 0,6 |
| Диаметр зонда [mm] | | 6 |
| Длина щупа L [mm] | | 250 |
| Монтажная длина EL [mm] | | 250 |
| Материал | | корпус: нерж. сталь V4A (1.4404) |
| Вес [kg] | | 0,257 |
| Дисплеи / Элементы управления |
| Индикация | | | 7-Segment-LED-Anzeige (4-stellig) | | | Индикаторный блок/статус | °C / °F | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении TD2267 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ |
| Примечания |
| Примечания | | | MS = установленная разница измерений |
|
| Упаковочная величина [штука] | | 1 |
|
