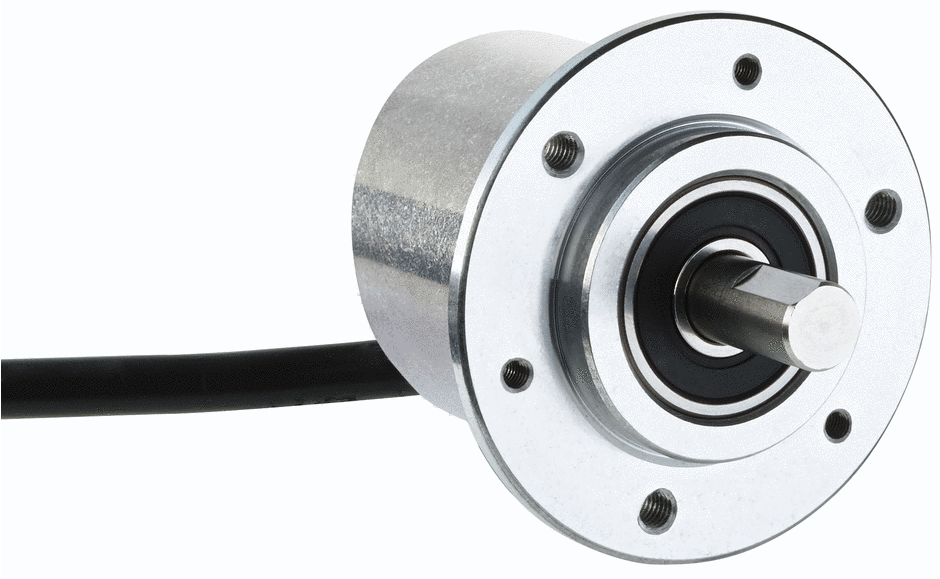

DBS50E-S5EK00500

Производительность

Количество импульсов на один оборот	500
Измерительный шаг	90° электрических/импульсы
Отклонение измерительных шагов	± 18° /импульсов на один оборот
Допуски	± 54° /импульсов на один оборот
Цикл нагрузки	≤ 0,5 ± 5 %
Время инициализации	< 3 ms

Электрические данные

Электрический интерфейс	7 V ... 30 V, HTL/Push pull
Тип подключения	Кабель, 8 жил, универсальный, 1,5 m
Потребляемая мощность	≤ 0,5 W (без нагрузки)
Ток нагрузки	≤ 30 mA
Частота выходного сигнала	≤ 300 kHz
Базовый сигнал, количество	1
Базовый сигнал, положение	90°, электрические, логические соединения с A и B
Защита от инверсии полярности	✔
Стойкость выходов при коротких замыканиях	✔ 1)
MTTFd: время до опасного выхода из строя	600 лет (EN ISO 13849-1) 2)

1) Стойкость при коротком замыкании обеспечивается только в случае, если правильно подключены Us и GND.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

Механические данные

Механическое исполнение	Сплошной вал, торцевой фланец
Диаметр вала	8 mm x 15,5 mm
Вес	180 g (с соединительным кабелем)
Материал, вал	Нержавеющая сталь
Материал, фланец	Алюминий
Материал, корпус	Алюминий
Материал, кабель	PVC
Пусковой момент	0,9 Ncm (+20 °C)
Рабочий крутящий момент	0,6 Ncm (+20 °C)
Допустимая нагрузка на вал, радиальная/осевая	30 N (осевая) 50 N (радиальная)
Рабочая частота вращения	6.000 min⁻¹ 1)
Максимальная рабочая частота вращения	8.000 min⁻¹ 2)
Момент инерции ротора	0,65 gcm²
Срок службы подшипника	2 x 10^9 оборотов
Угловое ускорение	≤ 500.000 rad/s²

1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.
2) Не длительный режим работы. Качество сигнала ухудшается.

Данные окружающей среды

ЭМС	По EN 61000-6-2 и EN 61000-6-3 (класс A)
Тип защиты	IP65
Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
Диапазон рабочей температуры	–20 °C ... +85 °C
Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
Ударопрочность	100 g, 6 ms (EN 60068-2-27)
Вибростойкость	20 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)

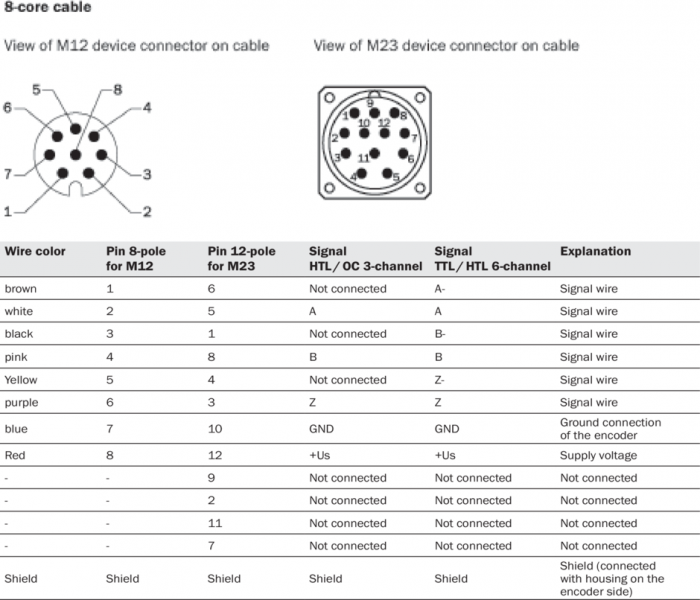

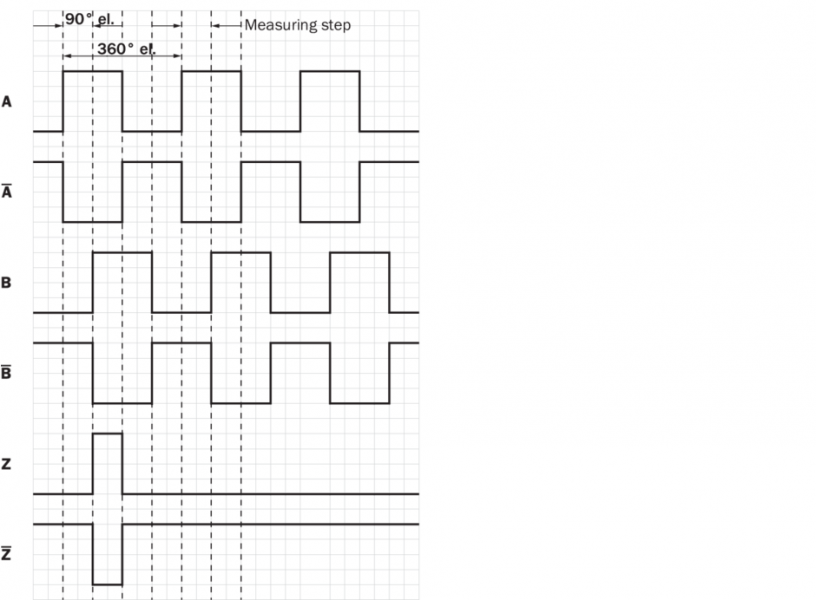

Габаритный чертеж Схема контактов Диаграммы Сигнальные выходы для эл. интерфейсов TTL и HTL Вид: Галерея Список Показать всё Скрыть всё
