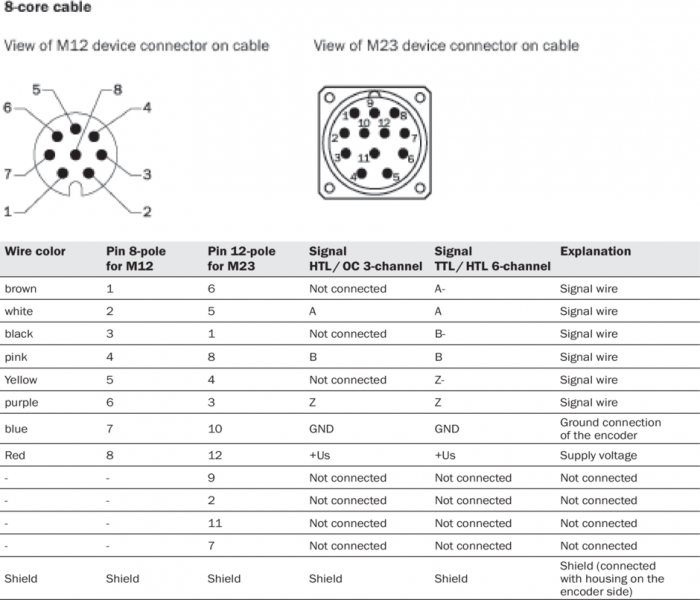

1) Стойкость при коротком замыкании обеспечивается только в случае, если правильно подключены Us и GND.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

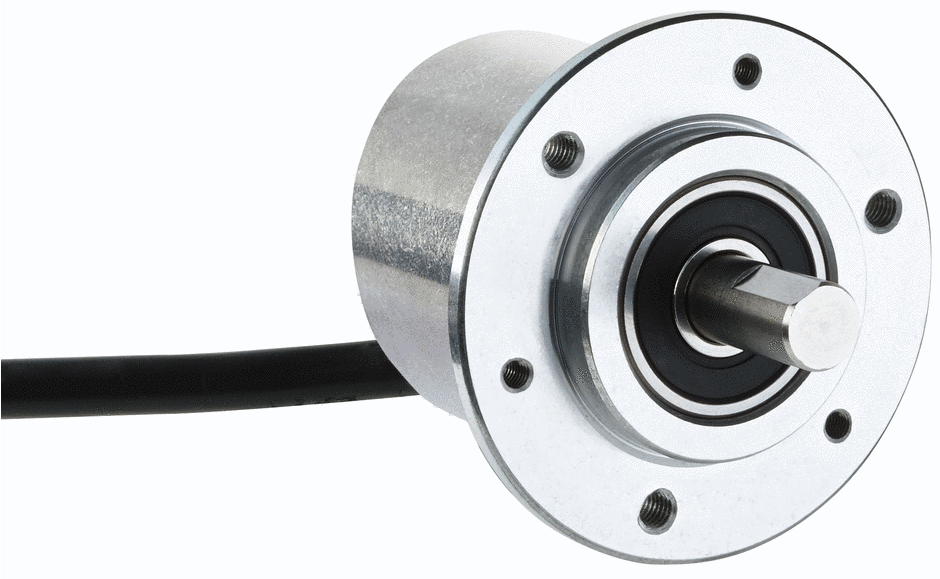

Механические данные

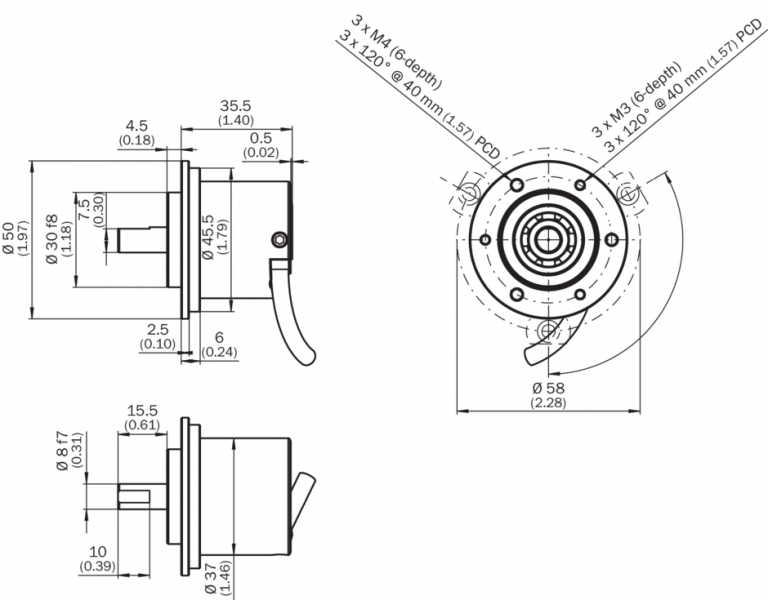

Механическое исполнение
Сплошной вал, торцевой фланец
Диаметр вала
8 mm x 15,5 mm
Вес
180 g (с соединительным кабелем)
Материал, вал
Нержавеющая сталь
Материал, фланец
Алюминий
Материал, корпус
Алюминий
Материал, кабель
PVC
Пусковой момент
0,9 Ncm (+20 °C)
Рабочий крутящий момент
0,6 Ncm (+20 °C)
Допустимая нагрузка на вал, радиальная/осевая
30 N (осевая)
50 N (радиальная)
Рабочая частота вращения
6.000 min⁻¹ 1)
Максимальная рабочая частота вращения
8.000 min⁻¹ 2)
Момент инерции ротора
0,65 gcm²
Срок службы подшипника
2 x 10^9 оборотов
Угловое ускорение
≤ 500.000 rad/s²
1) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.
2) Не длительный режим работы. Качество сигнала ухудшается.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3 (класс A)
Тип защиты
IP65
Допустимая относительная влажность воздуха
90 % (Образование конденсата на оптических сканирующих элементах не допускается)
