Показать всё Скрыть всё

• Производительность

  Количество импульсов на один оборот	2.000
  Измерительный шаг	90° электрический/импульсов на один оборот
  Отклонение измерительных шагов	± 18° /импульсов на один оборот
  Допуски	Отклонение измерительного шага x 3
  Цикл нагрузки	≤ 0,5 ± 5 %
  Время инициализации	< 5 ms 1)

  • 1) После истечения этого времени можно считывать действительные сигналы.

• Электрические данные

  Электрический интерфейс	10 V ... 30 V, TTL/RS422 1)
  Тип подключения	Кабель, 8 жил, радиальная, 5 m 2)
  Потребляемая мощность	≤ 0,5 W (без нагрузки)
  Ток нагрузки	≤ 30 mA, на один канал
  Частота выходного сигнала	≤ 300 kHz 3)
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔ 4)
  MTTFd: время до опасного выхода из строя	500 лет (EN ISO 13849-1) 5)

  • 1) 6 каналов, если не указано иное.
  • 2) Другие по запросу.
  • 3) До 450 кГц по запросу.
  • 4) Короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
  • 5) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

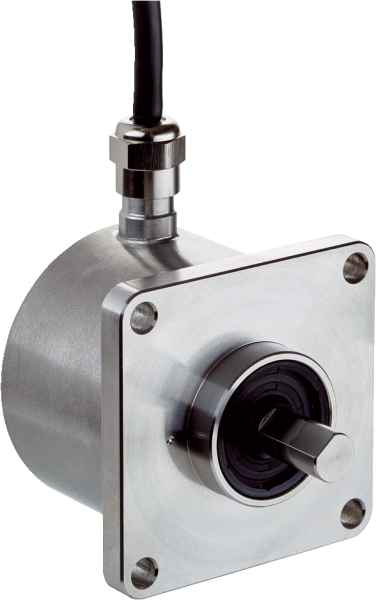

• Механические данные

  Механическое исполнение	Сплошной вал, Квадратный фланец
  Диаметр вала	10 mm x 19 mm 1)
  Тип фланца / статорная муфта	Фланец с 3 разъемами M3 и 3 разъемами M4 1)
  Вес	0,61 kg 2)
  Материал, вал	Нержавеющая сталь V2A
  Материал, фланец	Нержавеющая сталь V2A
  Материал, корпус	Нержавеющая сталь V2A
  Материал, кабель	ПВХ
  Материал, кольцо для уплотнения вала	FKM80
  Материал, Кабельный ввод	Нержавеющая сталь V2A / никелированная латунь
  Пусковой момент	1 Ncm (+20 °C)
  Рабочий крутящий момент	0,9 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	80 N (радиальная) 3) 40 N (осевая) 3)
  Рабочая частота вращения	≤ 6.000 min⁻¹ 4)
  Момент инерции ротора	34 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

  • 1) Другие по запросу.
  • 2) Относится к шифратору с штепсельным разъемом.
  • 3) Более высокие значения возможны при ограничении срока службы подшипников.
  • 4) Максимальная скорость, которая не приводит к механическому повреждению энкодера. Возможно оказание влияния на срок службы и качество сигнала. Необходимо учитывать максимальную частоту выходного сигнала.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP67, Подключение к линии (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–30 °C ... +100 °C, не более 3 000 импульсов на один оборот
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 6 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

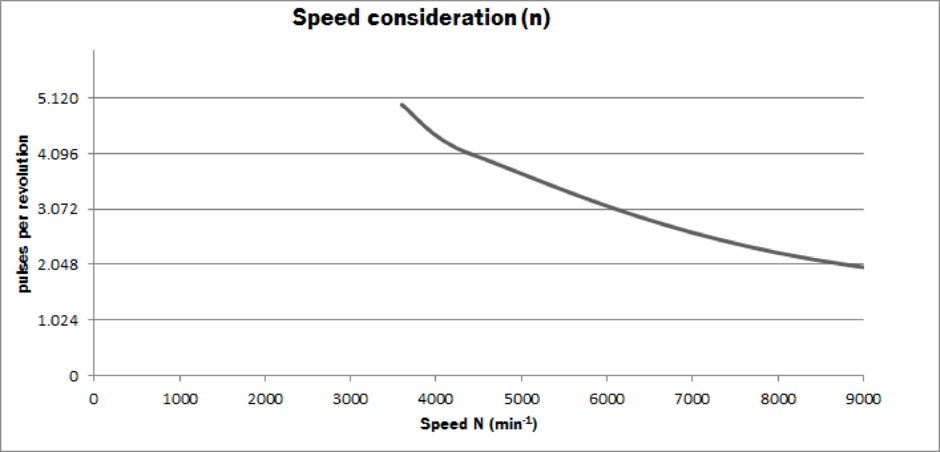

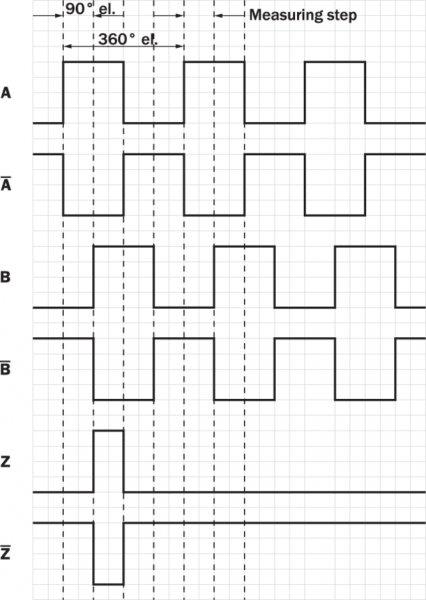

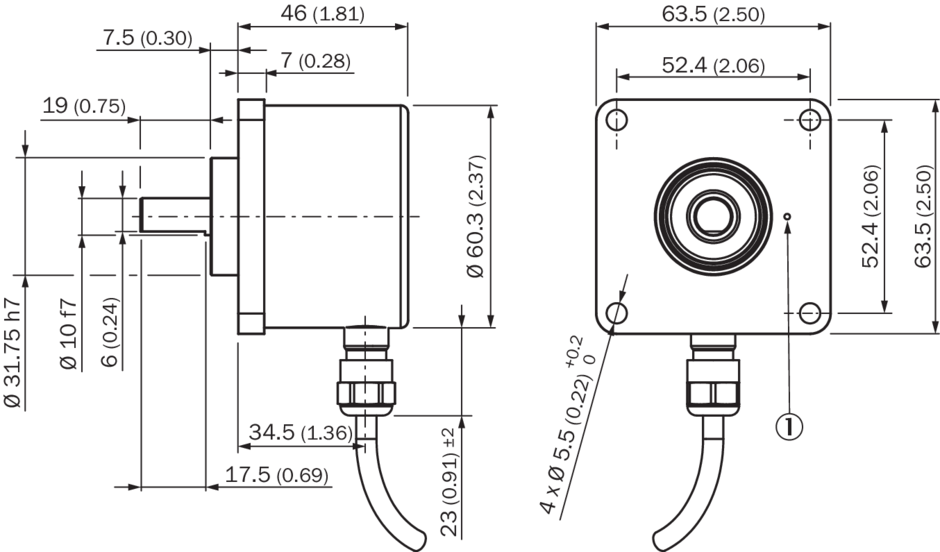

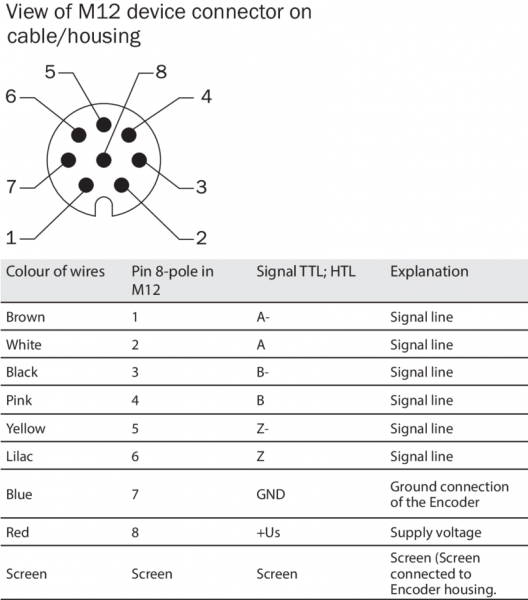

Габаритный чертеж Сплошной вал, квадратный фланец, кабельный ввод Схема контактов Анализ частоты вращения Сигнальные выходы Сигнальные выходы для эл. интерфейсов TTL и HTL Анализ частоты вращения Сигнальные выходы Сигнальные выходы для эл. интерфейсов TTL и HTL Вид: Галерея Список Показать всё Скрыть всё
