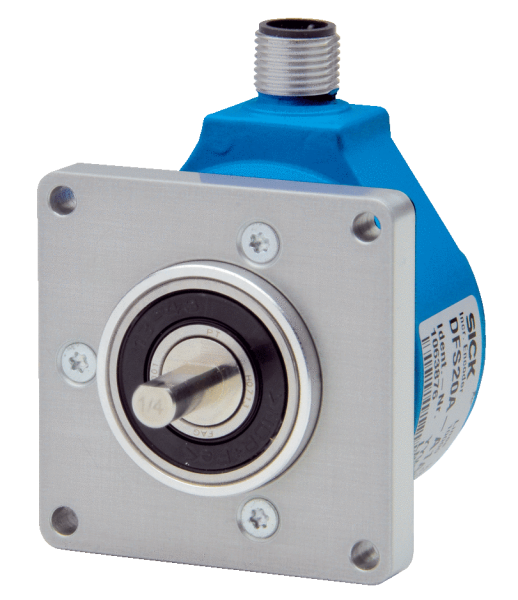

• Производительность

  Количество импульсов на один оборот	65.536
  Измерительный шаг	± 0,02° электрические / импульсы на один оборот
  Отклонение измерительных шагов	± 0,002°
  Допуски	± 0,3°
  Время инициализации	40 ms 1)

  • 1) После истечения этого времени можно считывать действительные положения.

• Электрические данные

  Электрический интерфейс	5 V ... 30 V, TTL/HTL программируется
  Тип подключения	Кабель, радиальная, 10 m
  Потребляемая мощность	0,7 W (без нагрузки)
  Частота выходного сигнала	820 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	180°, электрич., логическое соединение с A
  Кривая кода	По часовой стрелке

• Механические данные

  Механическое исполнение	Сплошной вал, Квадратный фланец
  Диаметр вала	10 mm
  Вес	0,3 kg (макс.)
  Пусковой момент	0,5 Ncm (+20 °C)
  Рабочий крутящий момент	0,3 Ncm (+20 °C)
  Допустимая нагрузка на вал, радиальная/осевая	40 N (осевая) 80 N (радиальная)
  Рабочая частота вращения	9.000 min⁻¹
  Момент инерции ротора	15 gcm²
  Срок службы подшипника	3,6 x 10^9 оборотов
  Угловое ускорение	≤ 500.000 rad/s²

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-3
  Тип защиты	IP65 (согласно IEC 60529)
  Допустимая относительная влажность воздуха	90 % (Образование конденсата не допускается)
  Диапазон рабочей температуры	–30 °C ... +85 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки
  Ударопрочность	100 g, 11 ms (согласно EN 60068-2-27)
  Вибростойкость	30 g, 10 Hz ... 2.000 Hz (согласно EN 60068-2-6)

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

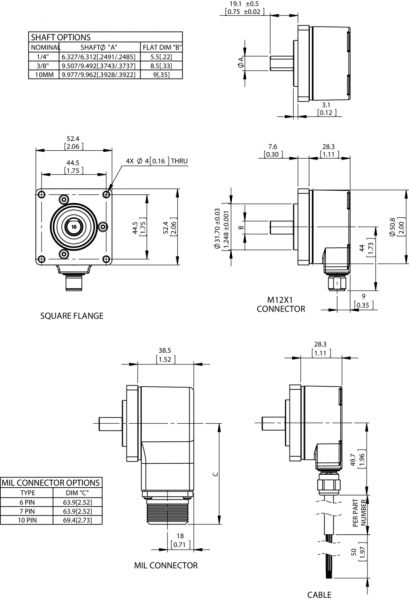

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
