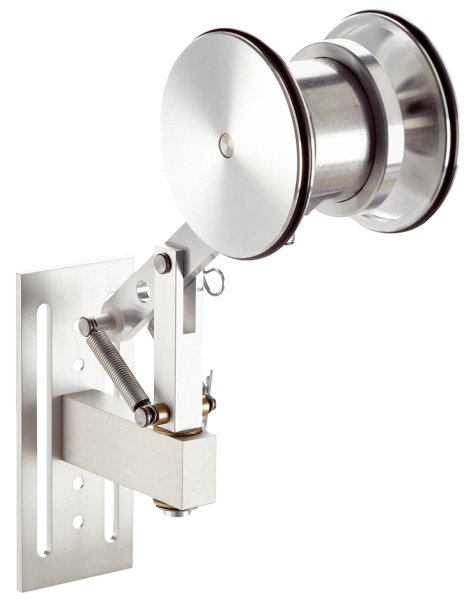

• Производительность

  Количество импульсов на один оборот	65.536
  Разрешение в импульсах/мм	218,45
  Измерительный шаг (разрешение мм/импульс)	0,005
  Отклонение измерительных шагов	Импульсов на каждые 300 мм
  Допуски	± 0,4 мм/м, зависит от мерного колеса (колесо + поверхность)
  Время инициализации	30 ms

• Электрические данные

  Электрический интерфейс	4,5 V ... 32 V, TTL/HTL программируется
  Тип подключения	Кабель, 8-жильный, универсальный, 1,5 m
  Потребляемая мощность, макс. без нагрузки	≤ 30 mA
  Ток нагрузки, макс.	30 mA
  Максимальная частота выходного сигнала	820 kHz
  Базовый сигнал, количество	1
  Базовый сигнал, положение	90°, электрические, логические соединения с A и B
  Защита от инверсии полярности	✔
  Стойкость выходов при коротких замыканиях	✔
  MTTFd: время до опасного выхода из строя	300 лет (EN ISO 13849-1) 1)

  • 1) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.

• Механические данные

  Окружность мерного колеса	300 mm
  Поверхность мерного колеса	O-образное кольцо NBR70 1)
  Масса	500 g
  Материал, энкодер Вал Нержавеющая сталь Фланец Алюминий Корпус Алюминий Кабель Полиуретан
  Материал, механические части пружинного кронштейна Пружинный элемент Не входят в объем поставки комплектной системы Мерное колесо, пружинный кронштейн Алюминий
  Пусковой момент	0,8 Ncm (при 20 °C)
  Рабочий крутящий момент	0,6 Ncm (при 20 °C)
  Рабочая частота вращения	1.500 min⁻¹
  Максимальная рабочая частота вращения	3.000 min⁻¹ 2)
  Срок службы подшипника	3 x 10^9 оборотов
  Максимальный ход пружины/отклонение пружинного кронштейна	40 mm
  Допустимый рабочий диапазон макс. (длительный режим работы)	± 10 mm
  Рекомендуемое отклонение пружины	20 mm ... 40 mm
  Монтажное положение относительно объекта измерения	Предпочтительно сверху, возможно снизу

  • 1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
  • 2) При расчете диапазона рабочей температуры учитывайте собственный нагрев 3,3 K на 1 000 об/мин.

• Данные окружающей среды

  ЭМС	По EN 61000-6-2 и EN 61000-6-4
  Тип защиты	IP65
  Допустимая относительная влажность воздуха	90 % (Образование конденсата на оптических сканирующих элементах не допускается)
  Диапазон рабочей температуры	–20 °C ... +100 °C
  Диапазон температуры при хранении	–40 °C ... +100 °C, без упаковки

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

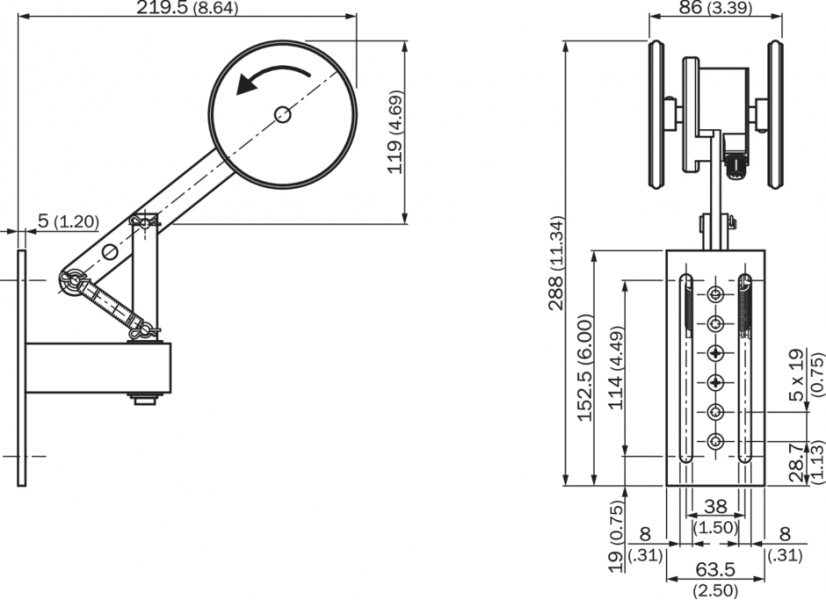

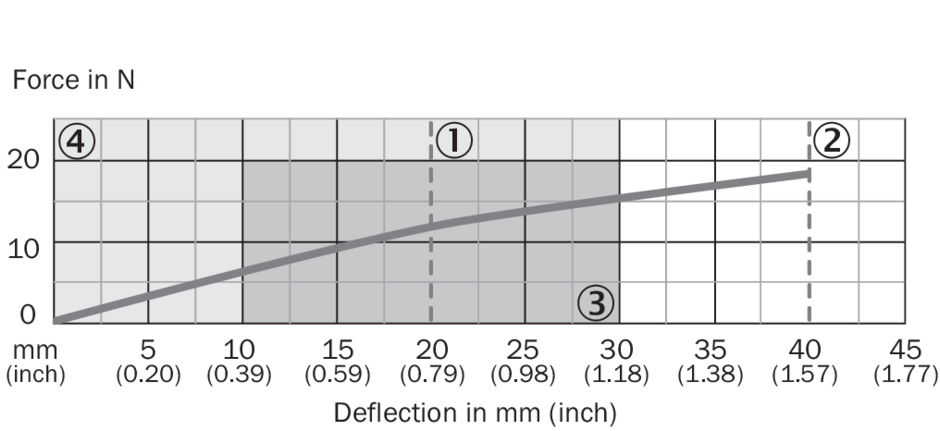

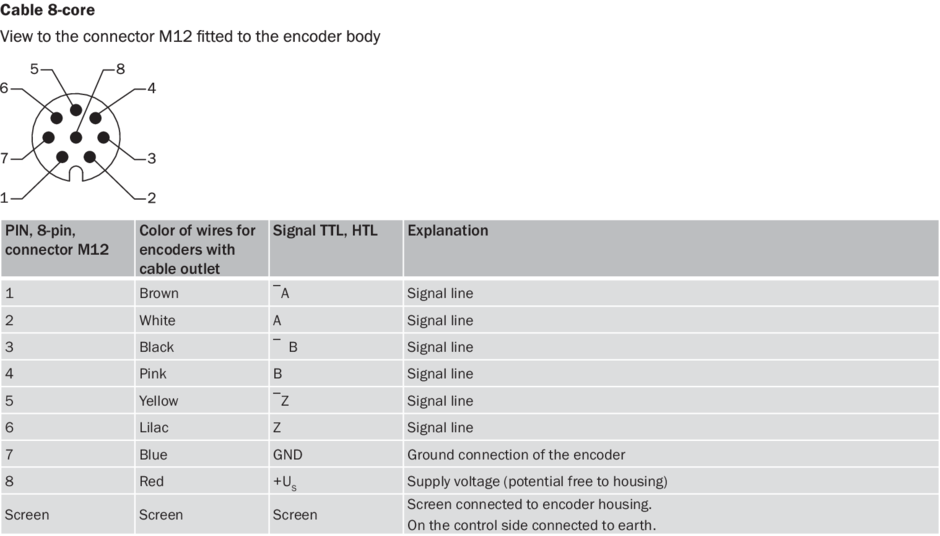

Габаритный чертеж Диаграммы Два измерительных ролика, пружинный кронштейн, крепление на монтажной вилке Схема контактов Вид: Галерея Список Показать всё Скрыть всё
