• Производительность

  Количество импульсов на один оборот

  360

• Интерфейсы

  Электрический интерфейс

  Разъем, MS, 10-конт., радиальная

• Электрические данные

  Электрический интерфейс	8–24 В, HTL
  Тип подключения	Радиальная
  Частота выходного сигнала	300 kHz 600 kHz

• Механические данные

  Механическое исполнение	Сквозной полый вал
  Диаметр вала	30 mm
  Пусковой момент	9 Ncm
  Рабочий крутящий момент	7 Ncm
  Момент инерции ротора	490 gcm²

• Данные окружающей среды

  ЭМС	EN 61000-6-2, EN 61000-6-3
  Диапазон рабочей температуры	–20 °C ... +70 °C
  Диапазон температуры при хранении	–30 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27270501
  ECl@ss 5.1.4	27270501
  ECl@ss 6.0	27270590
  ECl@ss 6.2	27270590
  ECl@ss 7.0	27270501
  ECl@ss 8.0	27270501
  ECl@ss 8.1	27270501
  ECl@ss 9.0	27270501
  ETIM 5.0	EC001486
  ETIM 6.0	EC001486
  UNSPSC 16.0901	41112113

Показать всё Скрыть всё

Технические чертежи

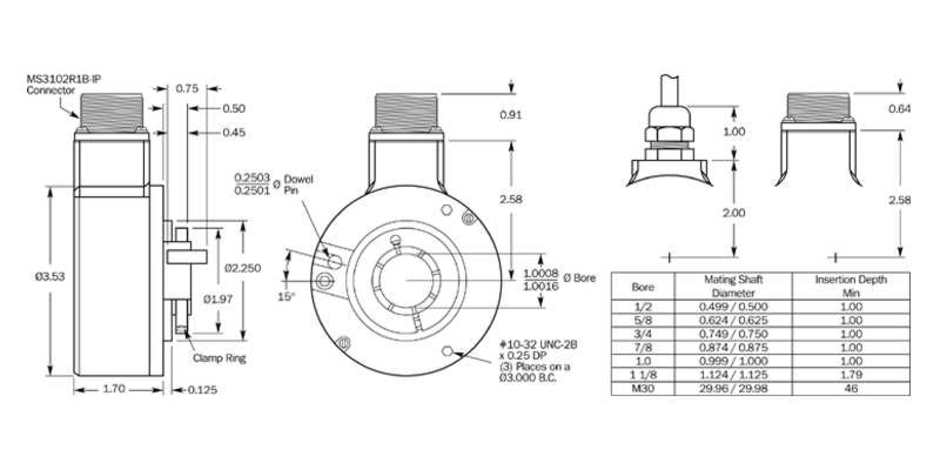

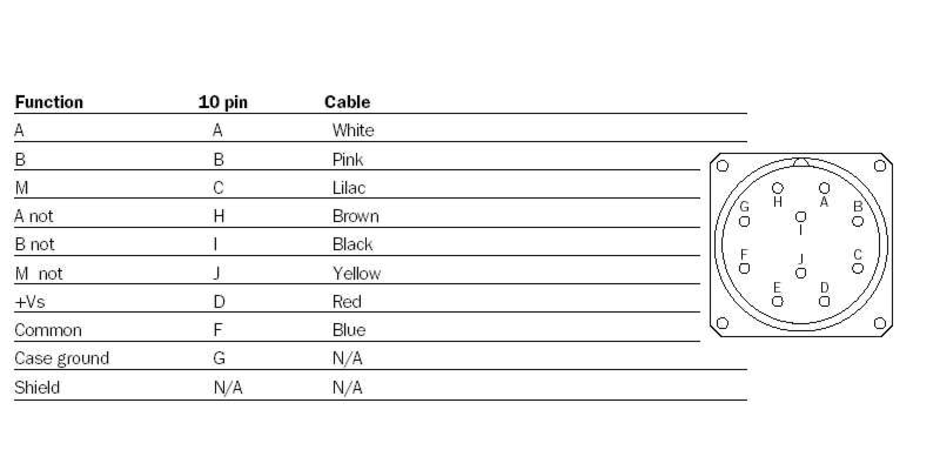

Габаритный чертеж Схема соединений Вид: Галерея Список Показать всё Скрыть всё
