± 0,5 мм/м, зависит от мерного колеса (колесо + поверхность)
Время инициализации
40 s
Электрические данные
Электрический интерфейс
10 V ... 30 V, HTL/Push pull

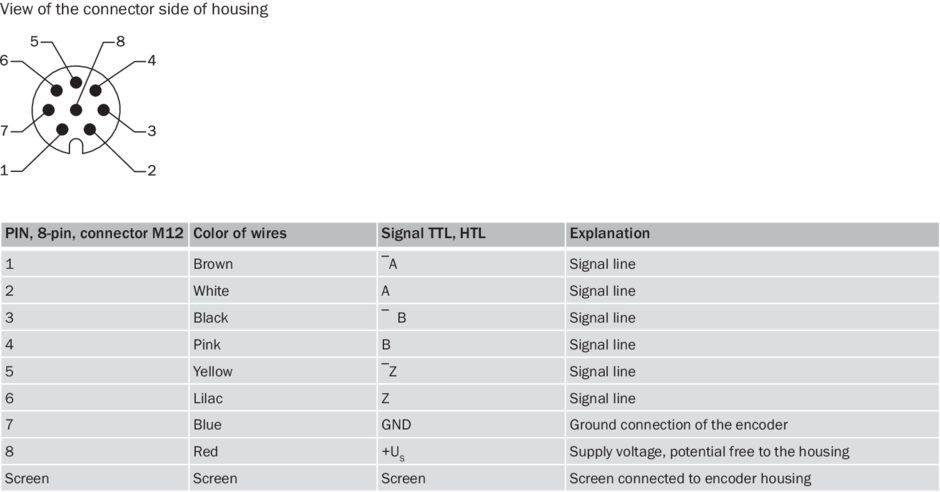

Тип подключения
Кабель, 8-жильный, с разъемом М12, универсальный, 1,5 m
Рабочий ток без нагрузки
≤ 40 mA
Ток нагрузки, макс.
30 mA
Максимальная частота выходного сигнала
200 Hz
Базовый сигнал, количество
1
Базовый сигнал, положение
90°, электрические, логические соединения с A и B
Защита от инверсии полярности
–
Стойкость выходов при коротких замыканиях
✔ 1)
MTTFd: время до опасного выхода из строя
600 лет (EN ISO 13849-1) 2)
1) Короткое замыкание относительно другого канала US или GND допускается максимально на 30 с.
2) Данный продукт является стандартным изделием, а не предохранительным устройством, в соответствии с директивой по машиностроению. Расчет на основе номинальной нагрузки компонентов, средней температуры окружающей среды 40 °C, частота применения 8760 ч./год. Все выходы из строя электрических систем рассматриваются как опасные выходы из строя. Более подробная информация приведена в документе № 8015532.
Механические данные
Окружность мерного колеса
200 mm
Поверхность мерного колеса
Рифленая поверхность 1)

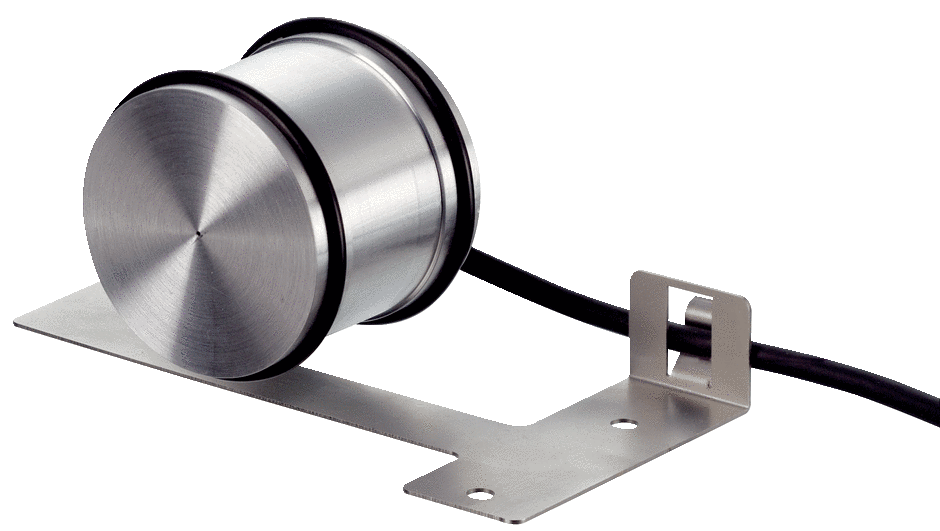

Исполнение пружинного кронштейна
Пружинный кронштейн 69,5 мм
Масса
420 g
Материал, энкодер
Вал
Нержавеющая сталь
Фланец
Цинковое литье
Корпус
Цинковое литье
Кабель
Полиуретан
Материал, механические части пружинного кронштейна
Пружинный элемент
Пружинная сталь, нержавеющая
Мерное колесо, пружинный кронштейн
Алюминий
Пусковой момент
0,6 Ncm (при 20 °C)
Рабочий крутящий момент
0,4 Ncm (при 20 °C)
Рабочая частота вращения
1.000 min⁻¹
Максимальная рабочая частота вращения
1.500 min⁻¹
Срок службы подшипника
2 x 10^9 оборотов
Максимальный ход пружины/отклонение пружинного кронштейна
8 mm При ходе пружины 14 Н
Рекомендуемое предварительное натяжение
8 N При отклонении 4 мм 2)
Допустимый рабочий диапазон макс. (длительный режим работы)
± 1,5 mm
Рекомендуемое отклонение пружины
2 mm ... 8 mm
1) Поверхность мерного колеса подвержена износу. Степень износа зависит от давления прижима, режима ускорения в конкретной сфере применения, скорости перемещения, измерительной поверхности, механического выравнивания мерного колеса, температуры и условий окружающей среды. Мы рекомендуем регулярно проверять качество мерного колеса и при необходимости менять его.
2) При измерении сверху на измерительной поверхности.
Данные окружающей среды
ЭМС
По EN 61000-6-2 и EN 61000-6-3
Тип защиты
IP65
Допустимая относительная влажность воздуха
90 % (Образование конденсата на оптических сканирующих элементах не допускается)
