Семейство Dx100

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

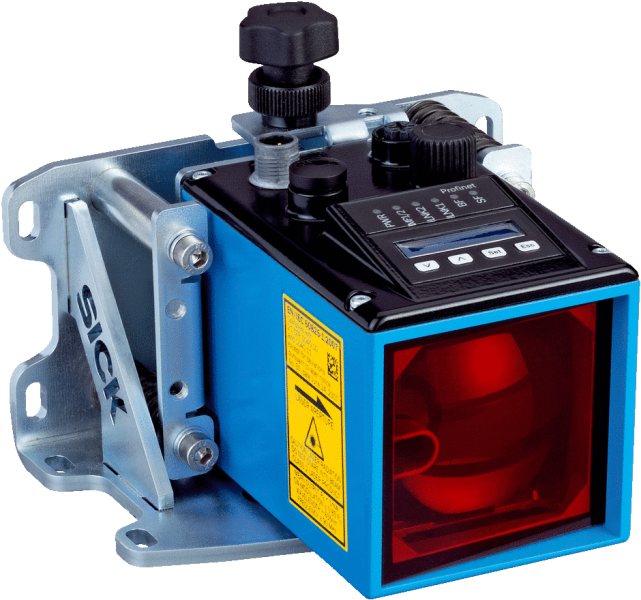

DL100-21HA2102

Код: 1052687
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Производительность
    Диапазон измерения0,15 m ... 100 m, на отражающей пленке «Diamond Grade»
    Объект измеренияОтражатель
    Разрешение0,1 мм, 0,125 мм, 1 мм, 10 мм, 100 мм
    Точность воспроизведения0,5 mm 1)
    Точность± 2 mm 2)
    Оценка2 ms
    Времени цикла измерения1 ms
    Источник светаЛазер, красный 3)
    Класс лазера2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
    Тип. размер светового пятна (расстояние)5 мм (+ 2 мм x расстояние в м)
    Макс. скорость перемещения15 m/s
    Ускорение (макс.)≤ 15 m/s²
    Обогрев✔
    • 1) Статистическая ошибка 1 σ, постоянные условия окружающей среды, мин. задержка включения 10 мин.
    • 2) В диапазоне измерения от 150 мм до 180 мм точность может достигать ± 4 мм.
    • 3) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Интерфейсы
    PROFIBUS DP✔
    Переключающий выходB (PUSH/PULL), MF1, MF2 1)
    Многофункциональный вход (MF)1 x MF1 2)
    • 1) HIGH > UВ - 3 В / LOW < 2 В.
    • 2) HIGH > 12 V / LOW < 3 V.
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V, Предельные значения
    Остаточная пульсация5 Vss 1)
    Время инициализацииTyp. 1,5 s 2)
    Материал корпусаАлюминий/цинковое литье под давлением
    Тип подключенияРазъем, совместимость с M12, SPEEDCON™

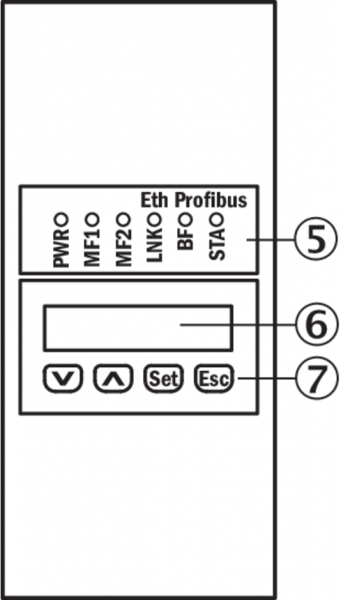

    Индикация6-разрядный точечно-матричный дисплей 5 х 7, LEDs
    ВесОк. 800 g ... 1.600 g 3)
    Выходной ток IА≤ 100 mA 4)
    Потребление токаПри 24 В DC < 1.000 mA
    Частота модуляцииФиксированный
    Тип защитыIP65
    Класс защитыIII
    • 1) Не допускается превышение или занижение допуска UВ.
    • 2) После потери рефлектора < 40 мс.
    • 3) Без крепления: 800 г, с креплением: 1600 г.
    • 4) С защитой от короткого замыкания и перегрузки Макс. 100 нФ / 20 мГн.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)EN 61000-6-2, EN 61000-6-4 1)
    Рабочий диапазон температур

    –40 °C ... +55 °C, Работа с нагревателем 2)

    –40 °C ... +75 °C, Работа с охлаждающим корпусом 2)

    Диапазон температур при хранении–40 °C ... +75 °C
    Влияние давления воздуха0,3 ppm/hPa
    Влияние температуры1 ppm/K
    Температурный дрейфTyp. 0,1 mm/K
    Механическая прочность

    Удар: (EN 600 68-2-27)

    Синус: (EN 600 68-2-6)

    Шум: (EN 600 68-2-64)

    • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
    • 2) При температуре < –10 °C требуется время на прогрев, обычно 7 минут.
  • Классификации
    ECl@ss 5.027270801
    ECl@ss 5.1.427270801
    ECl@ss 6.027270801
    ECl@ss 6.227270801
    ECl@ss 7.027270801
    ECl@ss 8.027270801
    ECl@ss 8.127270801
    ECl@ss 9.027270801
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

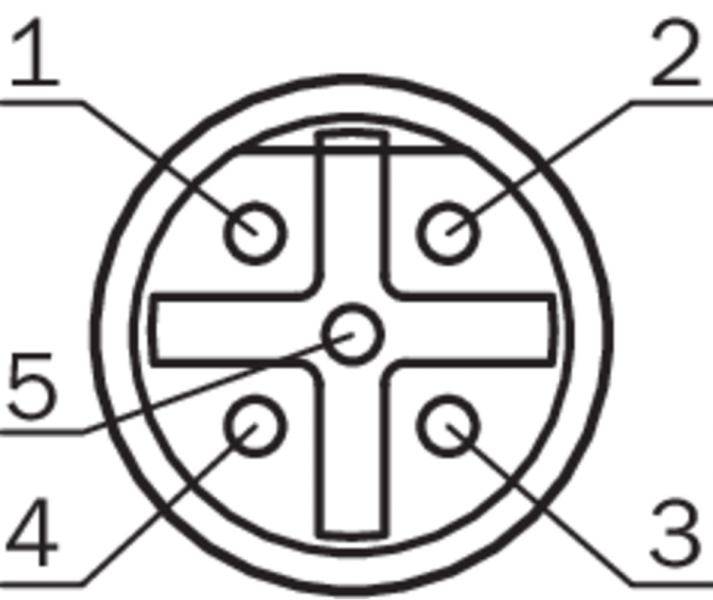

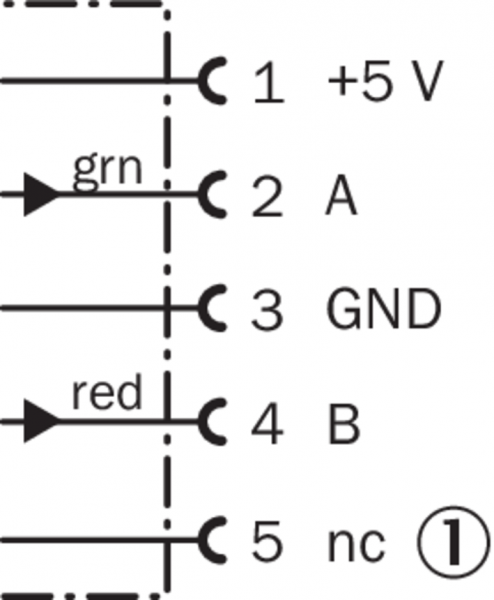

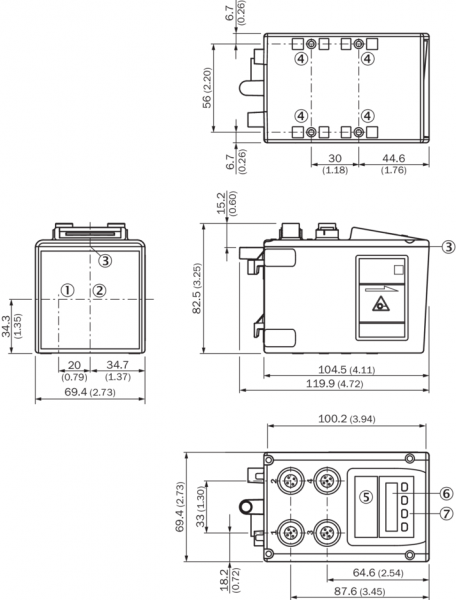

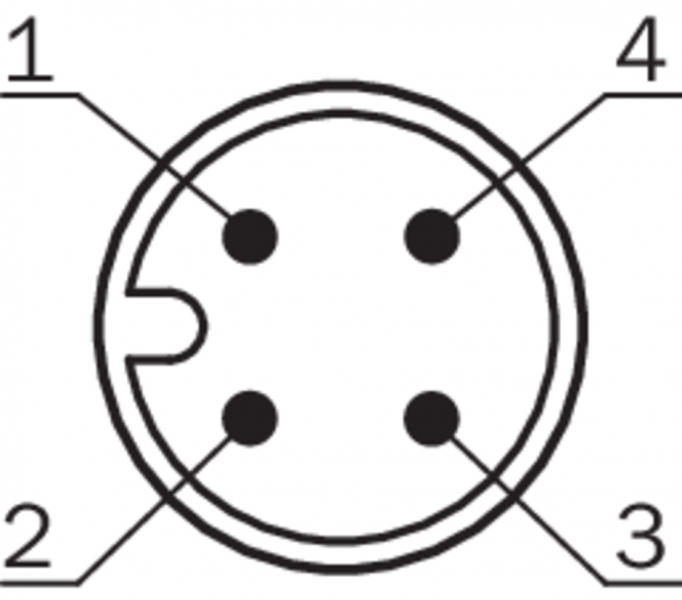

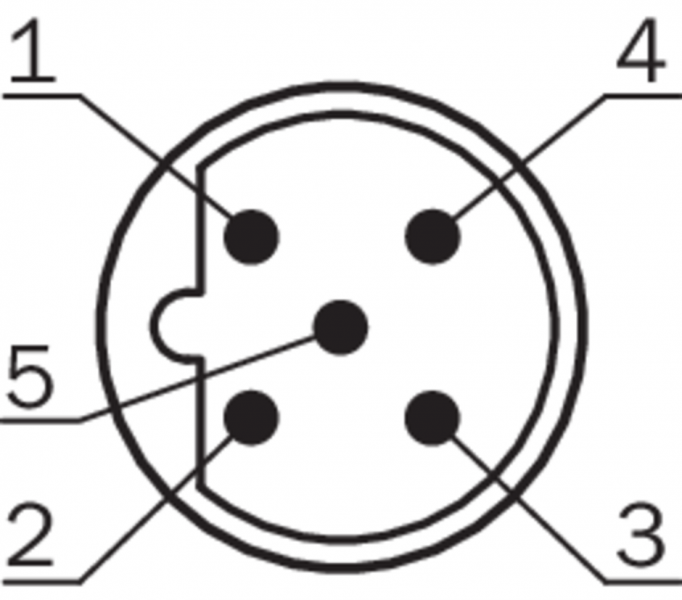

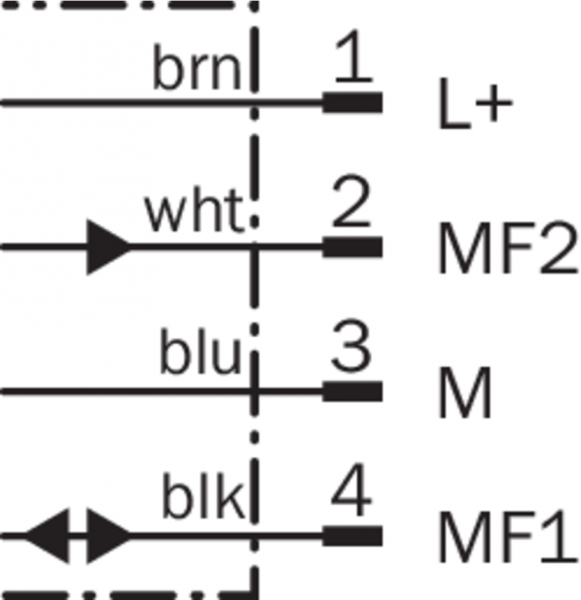

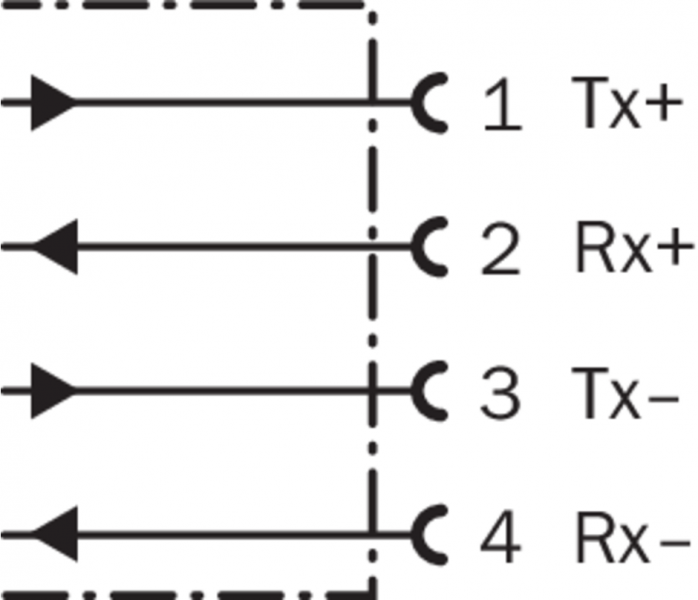

габаритный чертеж тип подключения PROFIBUS IN тип подключения PROFIBUS OUT тип подключения напряжение питания схема соединений PROFIBUS OUT схема соединений, напряжение питания схема соединений Ethernet Варианты настройки DL100-xxXXxx02 Вид: Галерея Список Показать всё Скрыть всё
