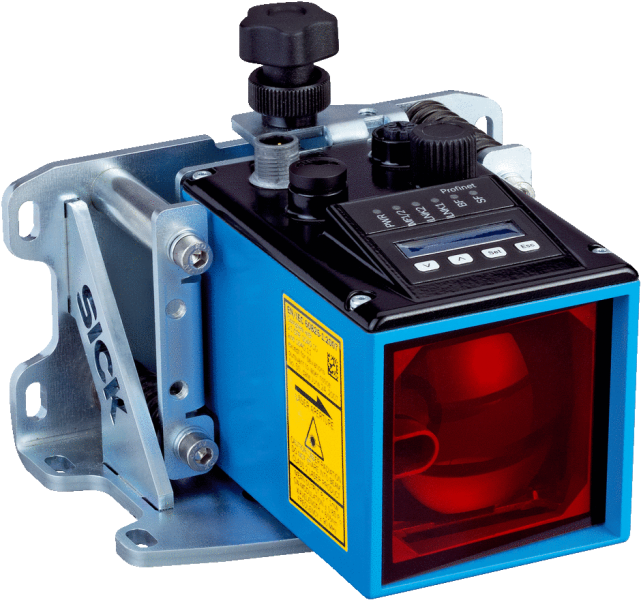

DL100-22HA2101

Код: 1052691
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Производительность
    Диапазон измерения0,15 m ... 200 m, на отражающей пленке «Diamond Grade»
    Объект измеренияОтражатель
    Разрешение0,1 мм, 0,125 мм, 1 мм, 10 мм, 100 мм
    Точность воспроизведения1 mm 1)
    Точность± 2,5 mm 2)
    Оценка2 ms
    Времени цикла измерения1 ms 3)
    Источник светаЛазер, красный 4)
    Класс лазера2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
    Тип. размер светового пятна (расстояние)5 мм (+ 2 мм x расстояние в м)
    Макс. скорость перемещения15 m/s
    Ускорение (макс.)≤ 15 m/s²
    Обогрев✔
    • 1) Статистическая ошибка 1 σ, постоянные условия окружающей среды, мин. задержка включения 10 мин.
    • 2) В диапазоне измерения от 150 мм до 180 мм точность может достигать ± 4 мм.
    • 3) Измерительный цикл синхронно по запросу от ПЛК.
    • 4) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Интерфейсы
    SSI✔
    Переключающий выходB (PUSH/PULL), MF1, MF2 1)
    Многофункциональный вход (MF)1 x MF1 2)
    • 1) HIGH > UВ - 3 В / LOW < 2 В.
    • 2) HIGH > 12 V / LOW < 3 V.
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V, Предельные значения
    Остаточная пульсация5 Vss 1)
    Время инициализацииTyp. 1,5 s 2)
    Материал корпусаАлюминий/цинковое литье под давлением
    Тип подключенияРазъем, совместимость с M12, SPEEDCON™
    Индикация6-разрядный точечно-матричный дисплей 5 х 7, LEDs
    ВесОк. 800 g ... 1.600 g 3)
    Выходной ток IА≤ 100 mA 4)
    Потребление токаПри 24 В DC < 1.000 mA
    Частота модуляцииФиксированный
    Тип защитыIP65
    Класс защитыIII
    • 1) Не допускается превышение или занижение допуска UВ.
    • 2) После потери рефлектора < 40 мс.
    • 3) Без крепления: 800 г, с креплением: 1600 г.
    • 4) С защитой от короткого замыкания и перегрузки Макс. 100 нФ / 20 мГн.
  • Данные окружающей среды
    Электромагнитная совместимость (ЭМС)EN 61000-6-2, EN 61000-6-4 1)
    Рабочий диапазон температур

    –40 °C ... +55 °C, Работа с нагревателем 2)

    –40 °C ... +75 °C, Работа с охлаждающим корпусом 2)

    Диапазон температур при хранении–40 °C ... +75 °C
    Влияние давления воздуха0,3 ppm/hPa
    Влияние температуры1 ppm/K
    Температурный дрейфTyp. 0,1 mm/K
    Механическая прочность

    Удар: (EN 600 68-2-27)

    Синус: (EN 600 68-2-6)

    Шум: (EN 600 68-2-64)

    • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
    • 2) При температуре < –10 °C требуется время на прогрев, обычно 7 минут.
  • Классификации
    ECl@ss 5.027270801
    ECl@ss 5.1.427270801
    ECl@ss 6.027270801
    ECl@ss 6.227270801
    ECl@ss 7.027270801
    ECl@ss 8.027270801
    ECl@ss 8.127270801
    ECl@ss 9.027270801
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

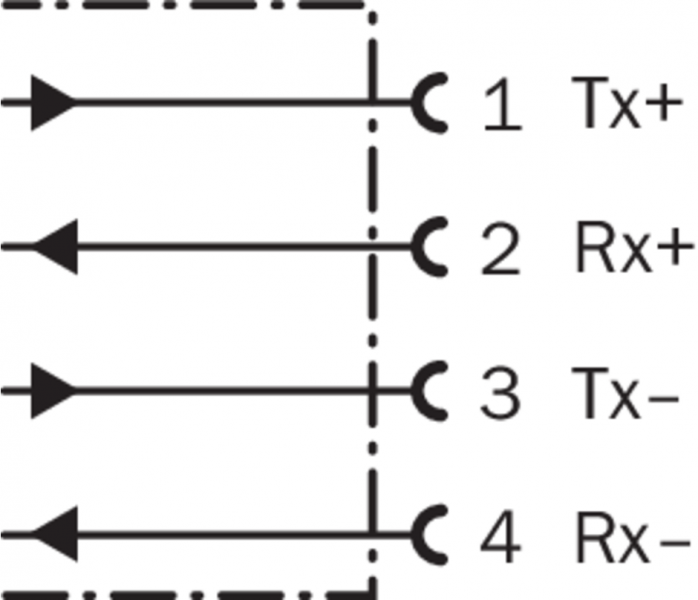

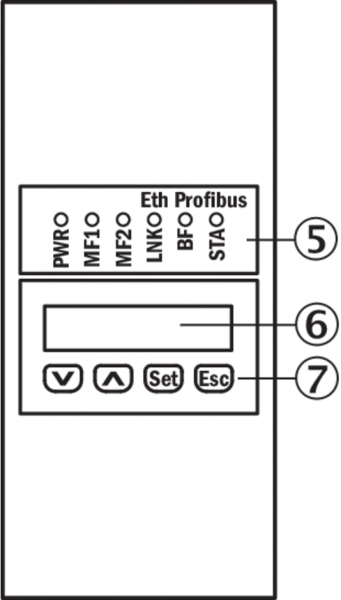

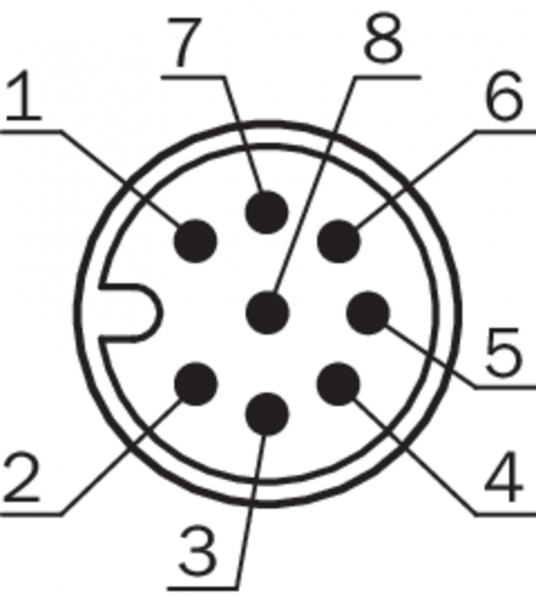

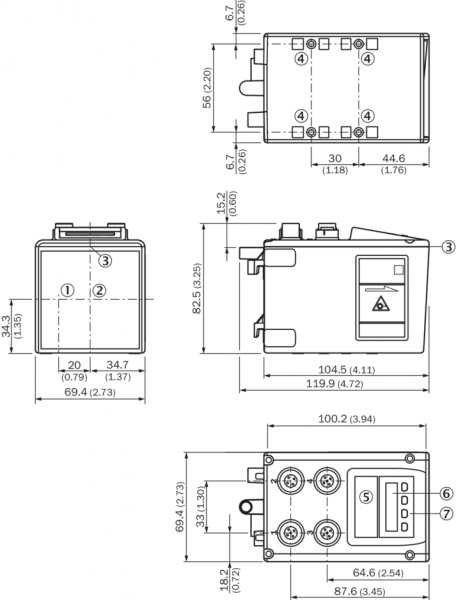

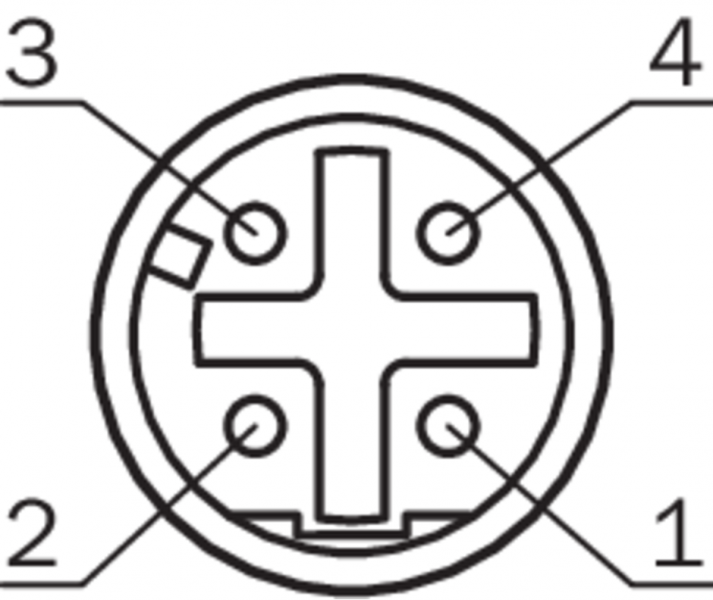

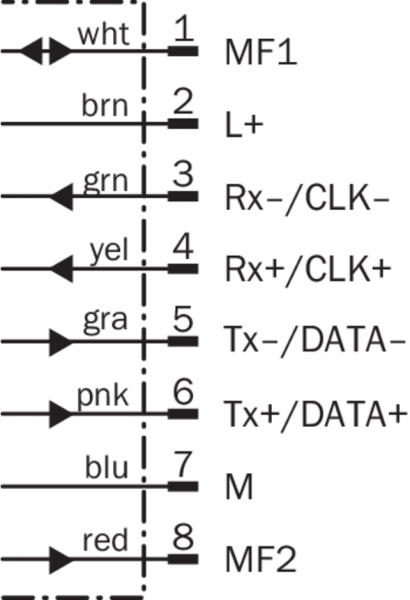

габаритный чертеж тип подключения Ethernet тип подключения SSI/RS-422 схема соединений SSI/RS-422 схема соединений Ethernet Варианты настройки DL100-xxXXxx02 Вид: Галерея Список Показать всё Скрыть всё
