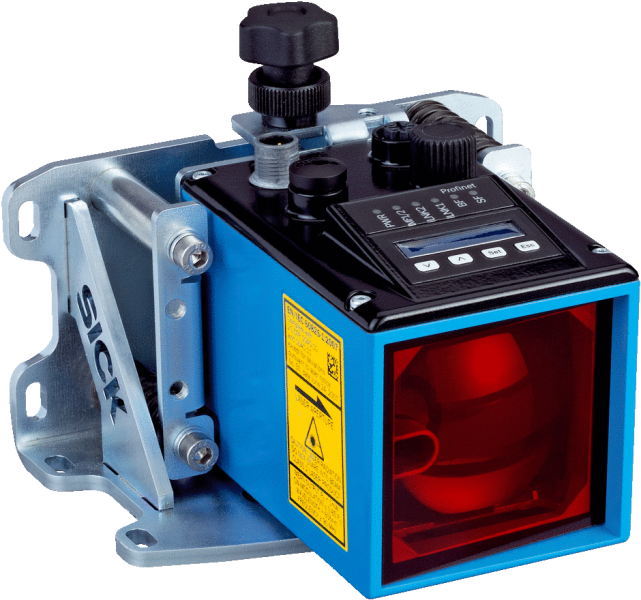

• Производительность

  Диапазон измерения	0,15 m ... 300 m, на отражающей пленке «Diamond Grade»
  Объект измерения	Отражатель
  Разрешение	0,1 мм, 0,125 мм, 1 мм, 10 мм, 100 мм
  Точность воспроизведения	2 mm 1)
  Точность	± 3 mm 2)
  Оценка	2 ms
  Времени цикла измерения	1 ms
  Источник света	Лазер, красный 3)
  Класс лазера	2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	5 мм (+ 2 мм x расстояние в м)
  Макс. скорость перемещения	15 m/s
  Ускорение (макс.)	≤ 15 m/s²
  Обогрев	✔

  • 1) Статистическая ошибка 1 σ, постоянные условия окружающей среды, мин. задержка включения 10 мин.
  • 2) В диапазоне измерения от 150 мм до 180 мм точность может достигать ± 4 мм.
  • 3) Средний срок службы: 100 000 ч при TU = +25 °C.

• Интерфейсы

  Последовательный	✔ , RS-422
  Переключающий выход	B (PUSH/PULL), MF1, MF2 1)
  Многофункциональный вход (MF)	1 x MF1 2)

  • 1) HIGH > UВ - 3 В / LOW < 2 В.
  • 2) HIGH > 12 V / LOW < 3 V.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 30 V, Предельные значения
  Остаточная пульсация	5 Vss 1)
  Время инициализации	Typ. 1,5 s 2)
  Материал корпуса	Алюминий/цинковое литье под давлением
  Тип подключения	Разъем, совместимость с M12, SPEEDCON™
  Индикация	6-разрядный точечно-матричный дисплей 5 х 7, LEDs
  Вес	Ок. 800 g ... 1.600 g 3)
  Выходной ток IА	≤ 100 mA 4)
  Потребление тока	При 24 В DC < 1.000 mA
  Частота модуляции	Фиксированный
  Тип защиты	IP65
  Класс защиты	III

  • 1) Не допускается превышение или занижение допуска UВ.
  • 2) После потери рефлектора < 40 мс.
  • 3) Без крепления: 800 г, с креплением: 1600 г.
  • 4) С защитой от короткого замыкания и перегрузки Макс. 100 нФ / 20 мГн.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 61000-6-2, EN 61000-6-4 1)
  Рабочий диапазон температур	–40 °C ... +55 °C, Работа с нагревателем 2) –40 °C ... +75 °C, Работа с охлаждающим корпусом 2)
  Диапазон температур при хранении	–40 °C ... +75 °C
  Влияние давления воздуха	0,3 ppm/hPa
  Влияние температуры	1 ppm/K
  Температурный дрейф	Typ. 0,1 mm/K
  Механическая прочность	Удар: (EN 600 68-2-27) Синус: (EN 600 68-2-6) Шум: (EN 600 68-2-64)

  • 1) Это устройство класса А. Данное устройство может создавать радиопомехи при использовании в жилой зоне.
  • 2) При температуре < –10 °C требуется время на прогрев, обычно 7 минут.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

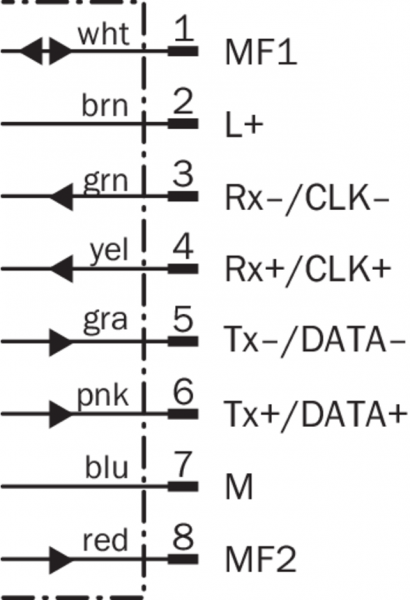

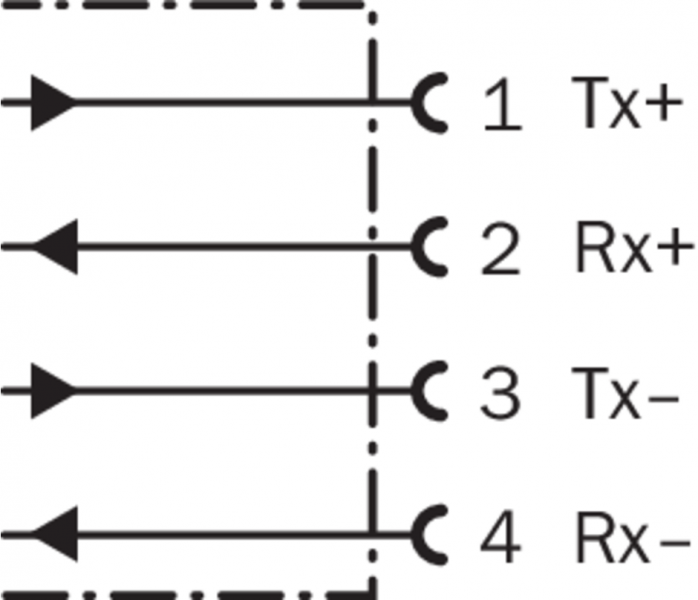

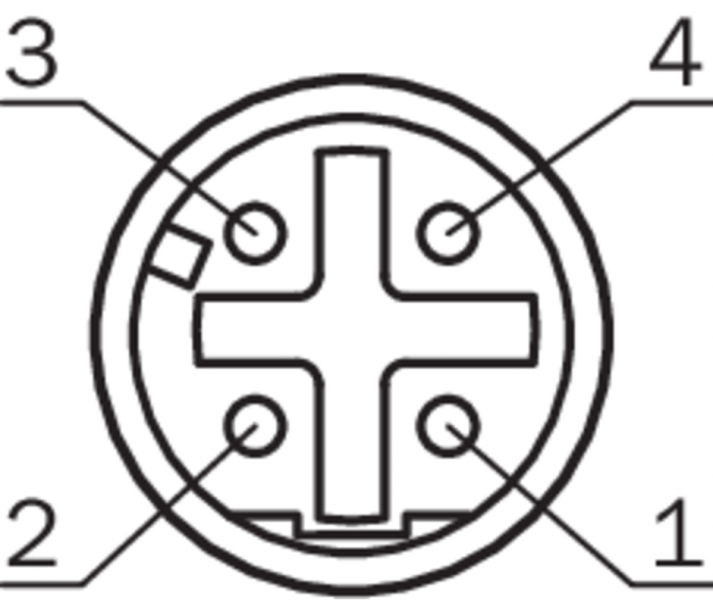

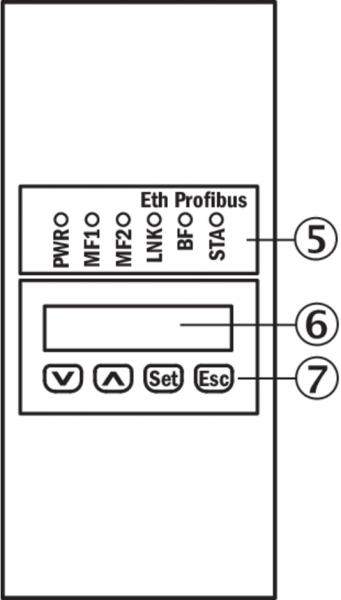

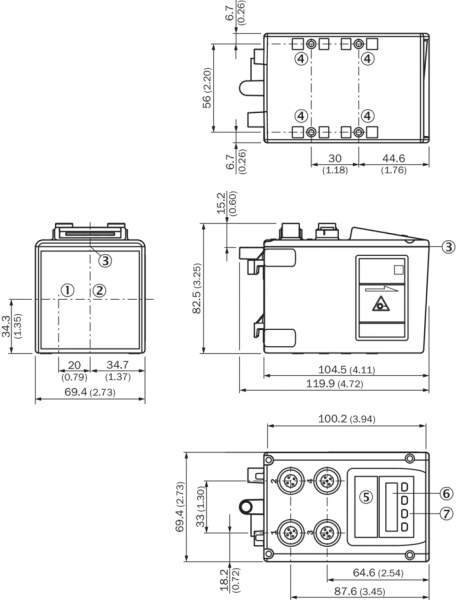

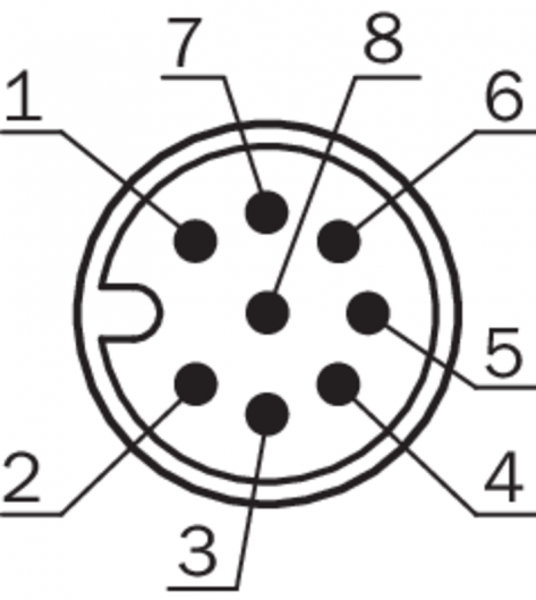

габаритный чертеж тип подключения Ethernet тип подключения SSI/RS-422 схема соединений SSI/RS-422 схема соединений Ethernet Варианты настройки DL100-xxXXxx02 Вид: Галерея Список Показать всё Скрыть всё
