Семейство Dx1000

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

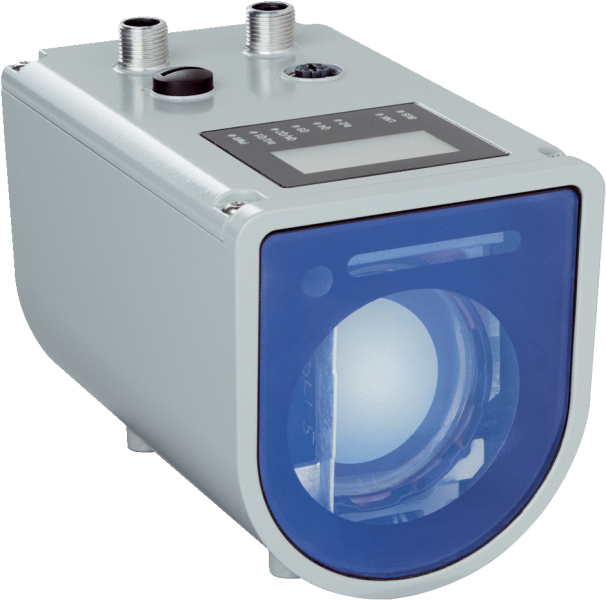

DL1000-S11101

Код: 1075438
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Производительность
    Диапазон измерения0,2 m ... 1.500 m, на отражающей пленке «Diamond Grade» (DG 983) 1) 2) 3)
    Разрешение0,001 mm ... 100 mm, регулируемый 4)
    Точность воспроизведения1 мм ... 15 мм, см. характеристики воспроизводимости 1) 5) 6) 7)
    Точность

    ± 20 mm (0,2–2 м) 8)

    ± 10 mm (5 m ... 50 m) 8)

    ± 20 mm (50 m ... 100 m) 8)

    ± 24 mm (300 m) 8) 9)

    ± 48 mm (1.500 m) 8)

    Оценка3 ms ... 384 ms 7)
    Времени цикла измерения

    1 ms

    4 ms

    16 ms

    Источник света

    Измерительный лазер, инфракрасный (905 nm)

    Выравнивающий лазер, красный (650 nm)

    Класс лазера1, в том числе при одновременной работе измерительного и выравнивающего лазера (IEC 60825-1:2014, EN 60825-1:2014)
    Тип. размер светового пятна (расстояние)

    5 mm x 20 mm (при 1 м) 10)

    20 mm x 20 mm (на 10 м) 10)

    140 mm x 30 mm (при 50 м) 10)

    280 mm x 60 mm (на расст. 100 м) 10)

    560 mm x 120 mm (при 200 м) 10)

    4.200 mm x 900 mm (при 1 500 м) 10)

    Фильтр

    Фильтр дождя и снега

    Туманный фильтр

    Скользящее среднее значение расстояния

    Фильтр Калмана

    Скользящее среднее значение скорости

    Доп. функцияВыбор значимого диапазона расстояний и уровня сигнала, выбор первого и последнего эхосигнала в выбранном диапазоне расстояний и уровня сигнала
    Средний срок службы лазера (при 25 °C)100.000 h 11)
    • 1) При внешнем освещении не более 100 клк (солнечный свет).
    • 2) См. диаграмму диапазона измерения.
    • 3) В зависимости от размера отражателя и времени цикла измерения.
    • 4) Разрешение интерфейса передачи данных.
    • 5) Статистическая ошибка 1 σ, постоянные условия окружающей среды, время прогрева > ок. 15 мин.
    • 6) На отражающей пленке «Diamond Grade» (DG 983).
    • 7) В зависимости от выбранных настроек фильтра и времени цикла измерения.
    • 8) При T = +23 °C после времени прогрева > ок. 15 мин.
    • 9) Прибавить ± 2 мм на каждые 100 м (20 ppm).
    • 10) См. диаграмму размера светового пятна.
    • 11) Измерительный лазер.
  • Интерфейсы
    Ethernet✔ , TCP/IP
    ФункцияНастройка, Вывод результатов измерений
    Скорость передачи данных10/100 Мбит/с
    Последовательный✔ , RS-422
    ПримечаниеС возможностью переключения на SSI
    ФункцияНастройка, Вывод результатов измерений
    SSI✔
    ПримечаниеС возможностью переключения на RS-422
    ФункцияВывод результатов измерений
    Входы/выходы
    In1/Q1Цифровой вход, цифровой выход (переключаемые)
    QA/Q2Аналоговый выход, цифровой выход (переключаемые)
    Q3Цифровой выход
    Q4Цифровой выход
    In2Цифровой вход
    Цифровые входыВнутренний стягивающий резистор (Pull-Down)Напряжение переключения HIGH: мин. 13 В ... макс. напряжение питаниянапряжение переключения LOW: макс. 5 Вфункции переключения: деактивация измерительного лазера, активация выравнивающего лазера, предустановка
    Цифровые выходыPush–pullМакс. ток переключения 100 мА, с защитой от короткого замыканиянапряжение переключения UV - 4 В
    Аналоговый выход4 мА ... 20 мА, масштабируемый 1)
    Разрешение аналогового выхода16 bit
    • 1) Макс. нагрузка = (Uv - 7 В) / 21,5 мА.
  • Механика/электроника
    Напряжение питания UVПост. ток 18 V ... 30 V, с защитой от инверсии полярности
    Остаточная пульсация≤ 5 Vss 1)
    Потребляемая мощность

    С выключенным нагревом (≤ 10 W) 2)

    С включенным нагревом (≤ 17 W) 2)

    Время инициализации< 15 s
    Материал корпуса

    Алюминиевый сплав (AlSi12)

    Камень, керамика, стекло

    Polycarbonat

    PA

    Тип подключенияКруглый штекерный соединитель M12 x 1
    ИндикацияГрафический, резистивный сенсорный экран, Светодиоды состояния
    Вес980 g
    Тип защитыIP65, IP67 (IEC 60529) 3)
    Класс защитыIII (EN 61140)
    • 1) Не допускается превышение или занижение допуска UВ.
    • 2) Без внешней нагрузки.
    • 3) Во вставленном состоянии с подходящей ответной частью.
  • Данные окружающей среды
    Рабочий диапазон температур

    –40 °C ... +55 °C 1)

    –40 °C ... +95 °C, Работа с охлаждающим корпусом

    Диапазон температур при хранении–40 °C ... +75 °C
    Макс. отн. влажность воздуха (без образования конденсата)≤ 95 %
    Влияние давления воздуха0,3 ppm/hPa
    Влияние температуры–1 ppm/K
    Температурный дрейфTyp. 0,25 mm/K
    Механическая прочность

    Одиночный удар: 30 г / 6 мс согласно DIN EN 60068-2-27 (Ea), 6 осей

    Удары многократного действия: 25 г / 6 мс согласно DIN EN 60068-2-27 (усталость), 500 ударов, 6 осей

    • 1) При температуре –40 °C требуется время на прогрев, обычно 20 минут (при напряжении питания Uv = 24 В).
  • Классификации
    ECl@ss 5.027270801
    ECl@ss 5.1.427270801
    ECl@ss 6.027270801
    ECl@ss 6.227270801
    ECl@ss 7.027270801
    ECl@ss 8.027270801
    ECl@ss 8.127270801
    ECl@ss 9.027270801
    ETIM 5.0EC001825
    ETIM 6.0EC001825
    UNSPSC 16.090141111613
Показать всё Скрыть всё

Технические чертежи

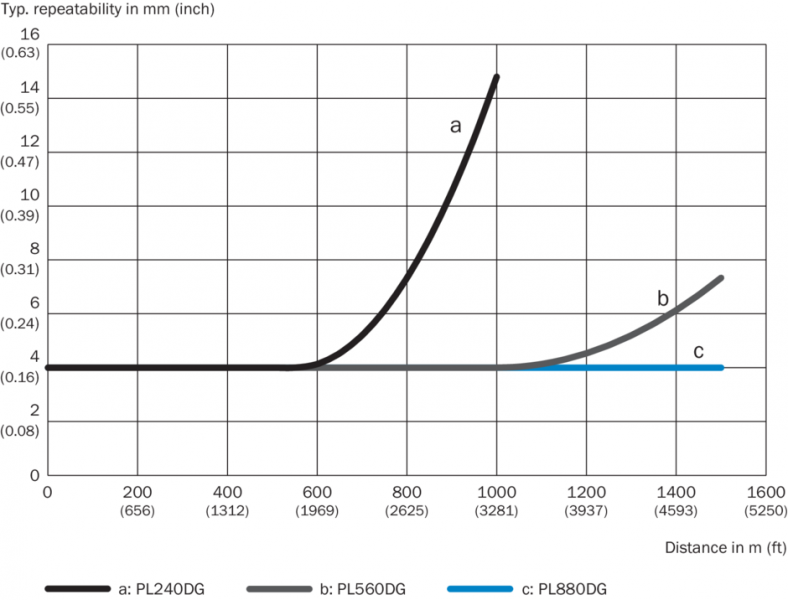

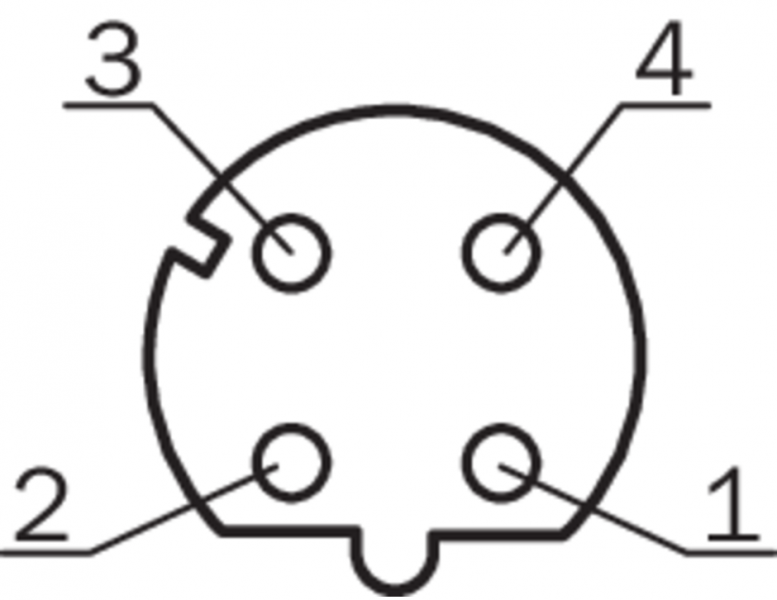

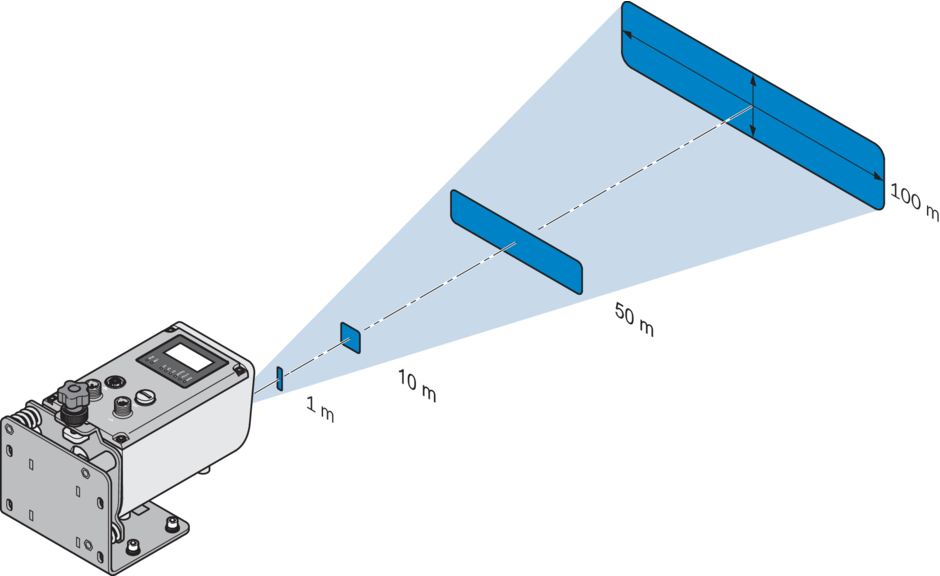

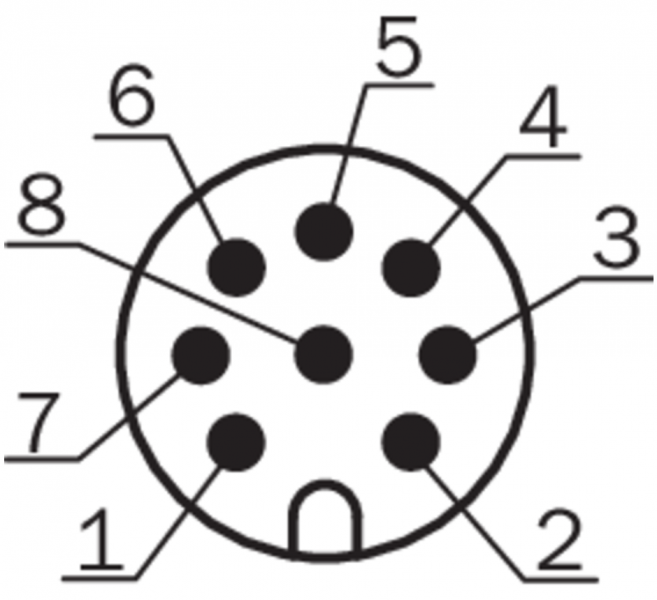

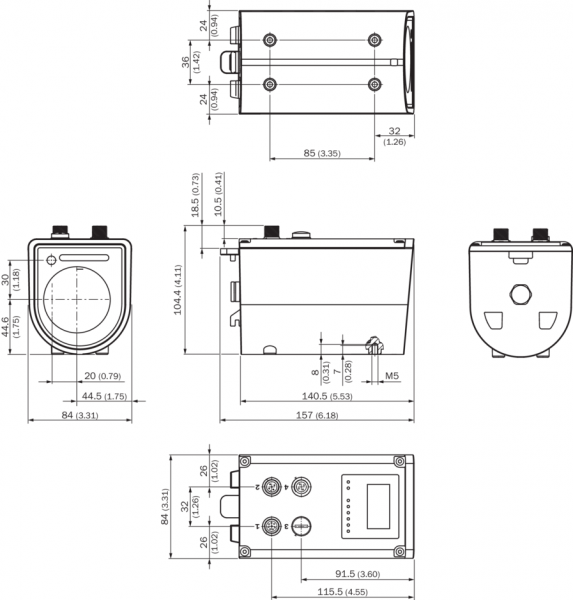

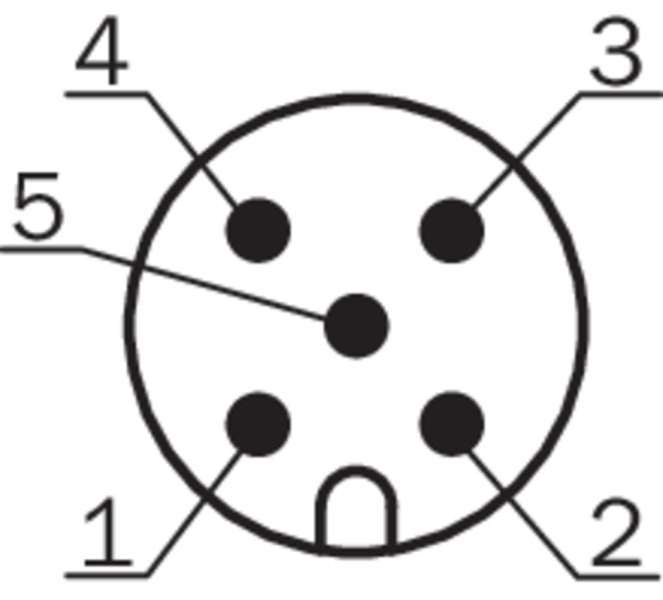

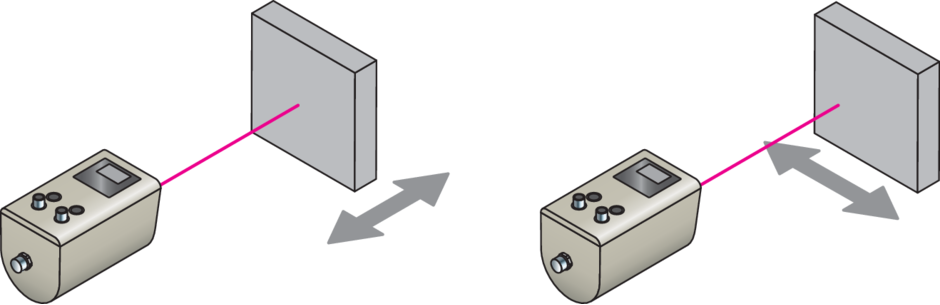

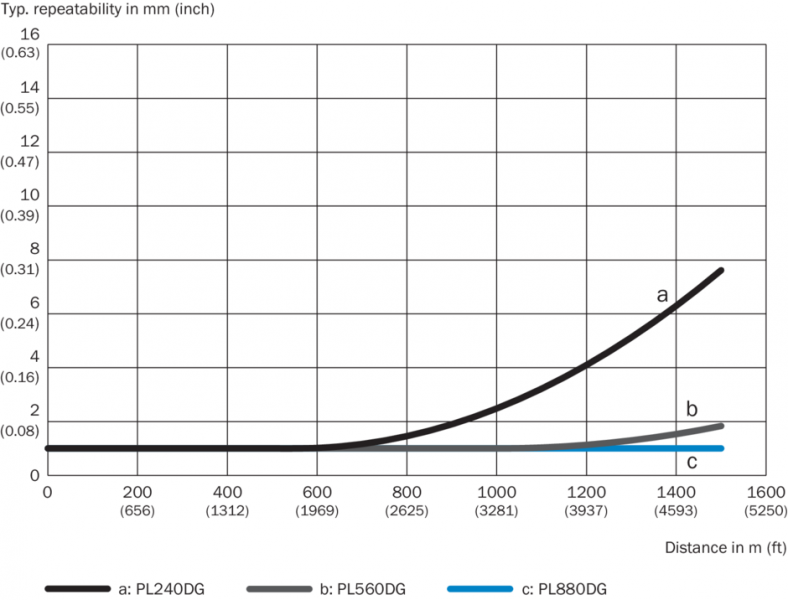

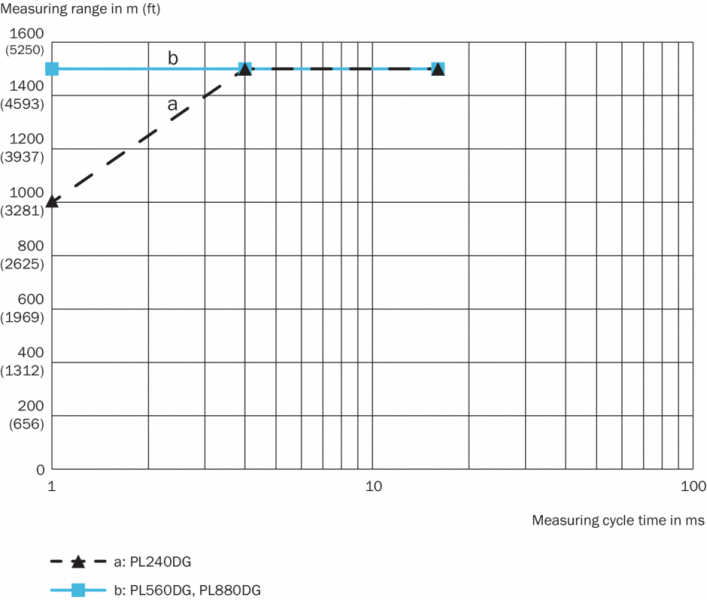

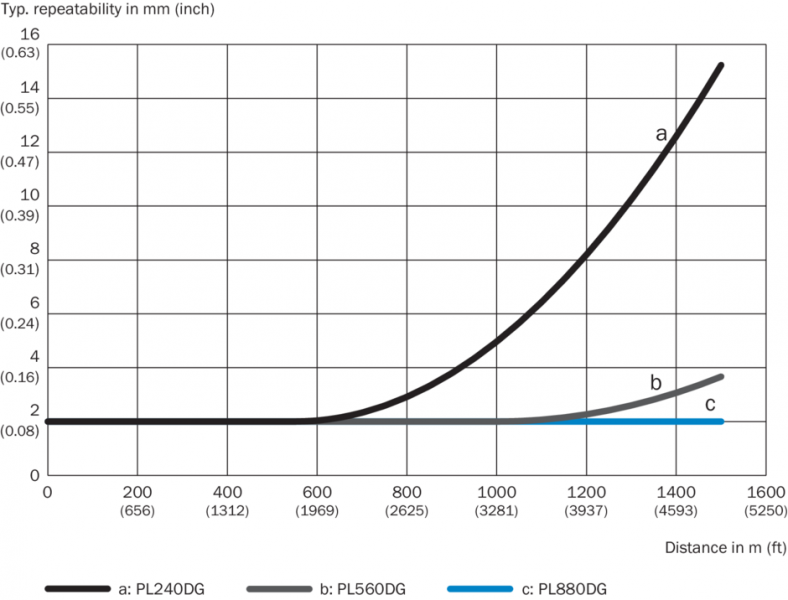

Габаритный чертеж Диаграмма рабочих зон Диапазон измерения DL1000 по времени цикла измерения и типу отражателя Тип подключения Разъем 4: Ethernet Тип подключения Разъем 2: Auxiliary Тип подключения Подключение 1: питание, RS-422/SSI, Q1/In1, Q2/QA Размер светового пятна Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 1 мс Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 4 мс Точность воспроизведения DL1000 для различных типов рефлекторов, при времени цикла измерения 16 мс Принцип действия Вид: Галерея Список Показать всё Скрыть всё
