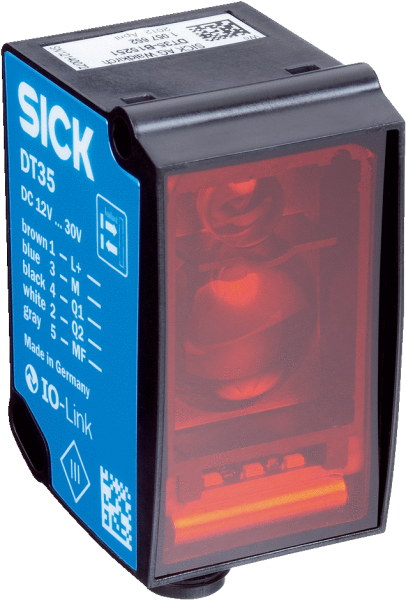

• Производительность

  Диапазон измерения	200 mm ... 35.000 mm, на отражающей пленке «Diamond Grade» 1)
  Разрешение	0,1 mm
  Точность воспроизведения	≥ 0,5 mm 2) 3) 4)
  Точность	Typ. ± 15 mm 3)
  Оценка	2,5 ms ... 96,5 ms, 2,5 мс / 6,5 мс / 12,5 мс / 24,5 мс / 96,5 мс 5) 6)
  Частота переключения	333 Hz / 100 Hz / 50 Hz / 25 Hz / 6 Hz 5) 6)
  Время вывода	1 ms ... 32 ms, 1 мс/2 мс/4 мс/8 мс/32 мс 5) 7)
  Источник света	Лазер, инфракрасный 8)
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	15 mm x 15 mm (при 2 м)
  Доп. функция	Настраиваемая скорость: Super Fast ... Super Slow, обучаемый и инвертируемый аналоговый выход, Выход Q2, перенастраиваемый: 4 мА ... 20 мА / 0 В ... 10 В / дискретный выход, Режимы переключения: расстояние до отражающей пленки (DtR) / окно переключения (Wnd) / объект между датчиком и фоном (ObSB), обучаемый и инвертируемый дискретный выход, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, сброс на заводские настройки
  Средний срок службы лазера (при 25 °C)	100.000 h

  • 1) См. графические характеристики для стабильности повторяемости.
  • 2) Соответствует 1 σ.
  • 3) На отражающей пленке «Diamond Grade».
  • 4) Отражение 6 % ... 90 %.
  • 5) В зависимости от настроенной скорости: Super Fast ... Super Slow.
  • 6) Боковой ввод объекта в зону измерения.
  • 7) Непрерывное изменение расстояния до объекта в пределах диапазона измерения.
  • 8) Длина волны: 827 нм, макс. мощность: 130 мВт, длительность импульса: 3,5 нс, цикл нагрузки: 1/250.

• Интерфейсы

  IO-Link ✔ , V1.0 Функция Параметры процесса, Настройка, Диагностика Скорость передачи данных 38,4 kbit/s
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 450 Ω) / 1 x 0 V ... 10 V (≥ 50 kΩ) / – 1) Разрешение аналогового выхода 12 bit
  Переключающий выход	1 x / 2 x двухтактный режим: PNP/NPN (100 мА) 2) 3) 4)
  Многофункциональный вход (MF)	1 x 5)
  Гистерезис	0 mm ... 34.950 mm 6)

  • 1) Выход Q2, перенастраиваемый: 4 мА ... 20 мА / 0 В ... 10 В / дискретный выход.
  • 2) Выход Q с защитой от короткого замыкания.
  • 3) Падение напряжения < 3 В.
  • 4) Выход Q2, перенастраиваемый: 4 мА ... 20 мА/0 В ... 10 В/дискретный выход/Q1 не/деактивирован.
  • 5) Время отклика ≤ 60 мс.
  • 6) Настраивается через IO-Link.

• Механика/электроника

  Напряжение питания UV	Пост. ток 12 V ... 30 V 1) 2)
  Остаточная пульсация	≤ 5 Vss 3)
  Потребляемая мощность	≤ 1,7 W 4) 5)
  Время инициализации	≤ 500 ms
  Время на разогрев	≤ 20 min
  Материал корпуса	Пластмасса (АБС и ПК) Акриловое стекло (ПММА)
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	LEDs
  Вес	65 g
  Тип защиты	IP65, IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) При использовании IO-Link: Uв > 18 В. При использовании аналогового выхода напряжения: UВ > 13 В.
  • 3) Не допускается превышение или занижение допуска UВ.
  • 4) При 20 °C.
  • 5) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–30 °C ... +55 °C, Uv ≤ 24 V
  Диапазон температур при хранении	–40 °C ... +75 °C
  Тип. невосприимчивость к постороннему свету	40 klx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

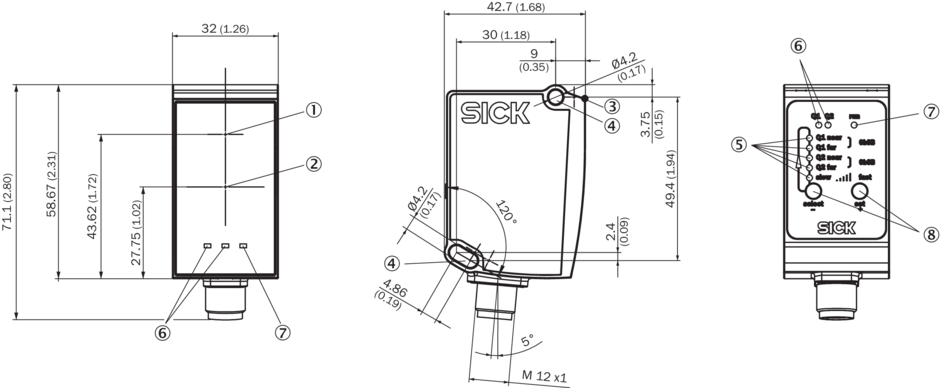

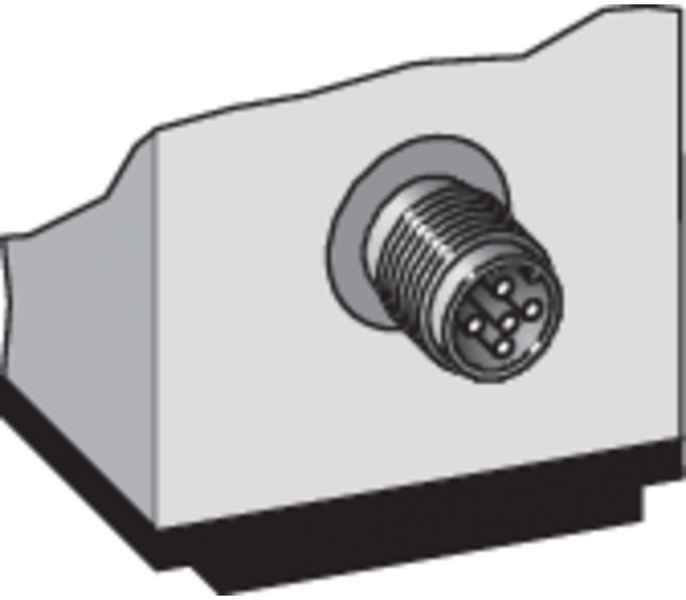

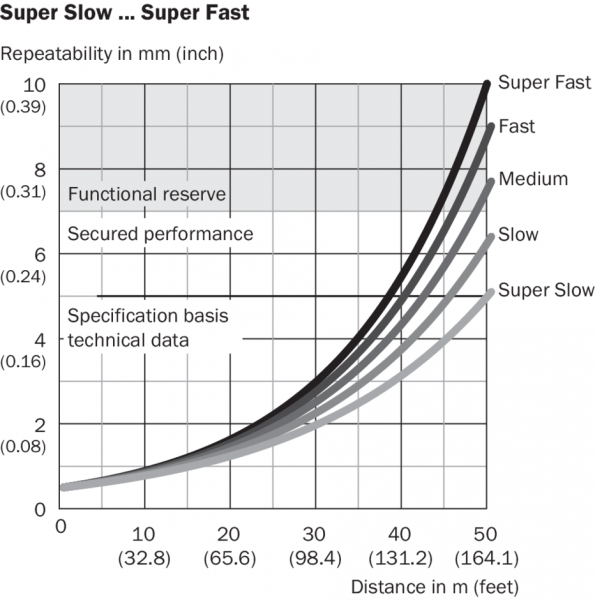

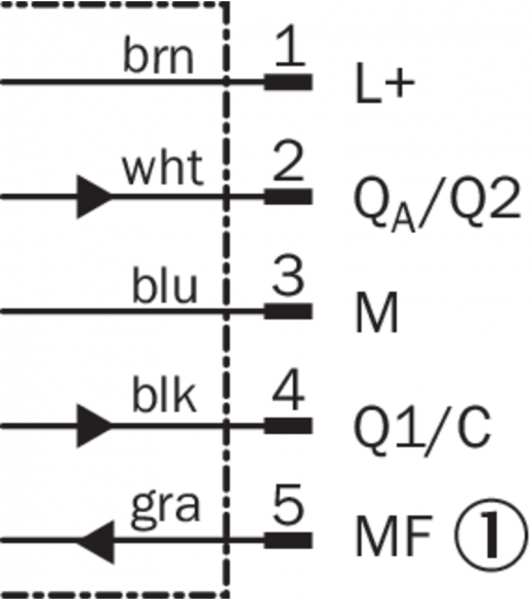

Габаритный чертеж Тип подключения Разъем M12, 5-конт. Схема соединений характеристика 1) Super Slow ... 5) Super Fast Вид: Галерея Список Показать всё Скрыть всё
