• Производительность

  Диапазон измерения	200 mm ... 50.000 mm, на отражающей пленке «Diamond Grade»
  Разрешение	0,1 mm
  Точность воспроизведения	≥ 0,25 mm 1) 2) 3)
  Точность	± 3 mm 4)
  Оценка	10 ms ... 160 ms, 10 ms / 40 ms / 160 ms 2) 5)
  Время вывода	2,5 ms 6) 7)
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 8)
  Тип. размер светового пятна (расстояние)	15 mm x 15 mm (10 m)
  Доп. функция	Настраиваемое скользящее усреднение: быстро/средне/медленно, Режим переключения: расстояние до объекта (DtO), обучаемый, настраиваемый и инвертируемый дискретный выход, настраиваемый гистерезис, Многофункциональный вход и выход: лазер выкл, внешнее обучение, переключающий выход 2, неактивен, Последовательный вывод данных: непрерывный, по запросу, Настраиваемая скорость передачи данных: 19.200, 38.400, 57.600, 115.200 бит/с, Однозначное измеренное значение, Отсутствие взаимной интерференции, Настройка контроля четности: нет, прямой, непрямой, отключение дисплея, сброс на заводские настройки, блокировка пользовательского интерфейса
  Средний срок службы лазера (при 25 °C)	100.000 h

  • 1) Соответствует 1 σ.
  • 2) В зависимости от настроенного усреднения: быстро/средне/медленно.
  • 3) Типовые значения.
  • 4) 200 мм ... 4000 мм: ≤ ± 5 мм.
  • 5) Боковой ввод объекта в зону измерения.
  • 6) На скорости передачи данных 115 200 бит/с.
  • 7) Непрерывное изменение расстояния до объекта в пределах диапазона измерения.
  • 8) Длина волны: 658 нм, макс. мощность: 80 мВт, длительность импульса: 2,5 нс, цикл нагрузки: 1/240.

• Интерфейсы

  Последовательный	✔ , RS-422
  Переключающий выход	2 x / 1 x NPN (100 mA) 1) 2) 3)
  Многофункциональный вход (MF)	− / 1 x 3) 4) 5)
  Гистерезис	1 mm ... 1.000 mm

  • 1) Выход Q с защитой от короткого замыкания.
  • 2) NPN: HIGH = < 2,5 В / LOW = UВ.
  • 3) В зависимости от выбранной функции MF: дискретный выход 2 / лазер выкл, внешнее обучение.
  • 4) Время отклика ≤ 60 мс.
  • 5) NPN: HIGH = ≤ 2,5 В / LOW = UВ.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	≤ 2,1 W 3)
  Время инициализации	≤ 250 ms
  Время на разогрев	≤ 15 min
  Материал корпуса	Цинковое литье под давлением (ZNAL4CU1) Акриловое стекло (ПММА)
  Тип подключения	Разъем, M12, 8-конт.
  Индикация	ЖК-дисплей, 2 x LED
  Вес	200 g
  Тип защиты	IP65
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска UВ.
  • 3) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–30 °C ... +65 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  Макс. отн. влажность воздуха (без образования конденсата)	≤ 95 %
  Тип. невосприимчивость к постороннему свету	40 klx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

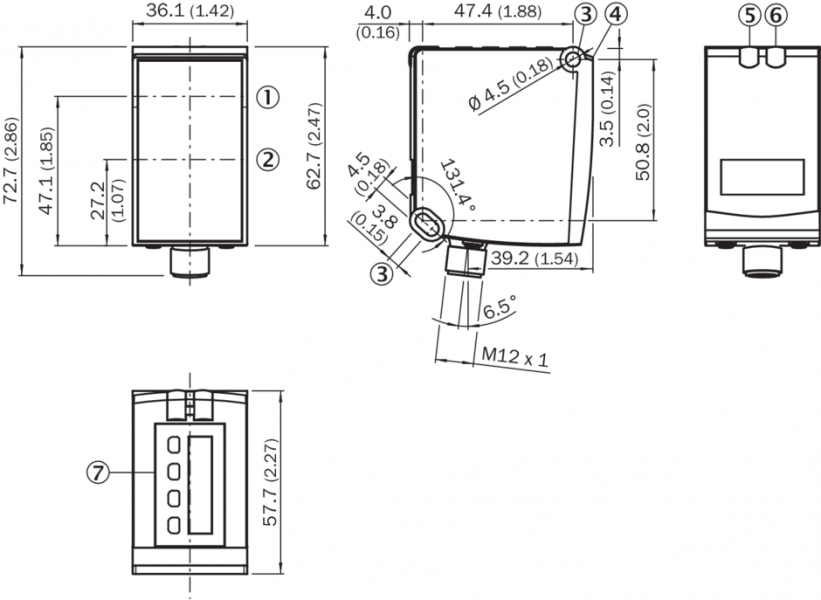

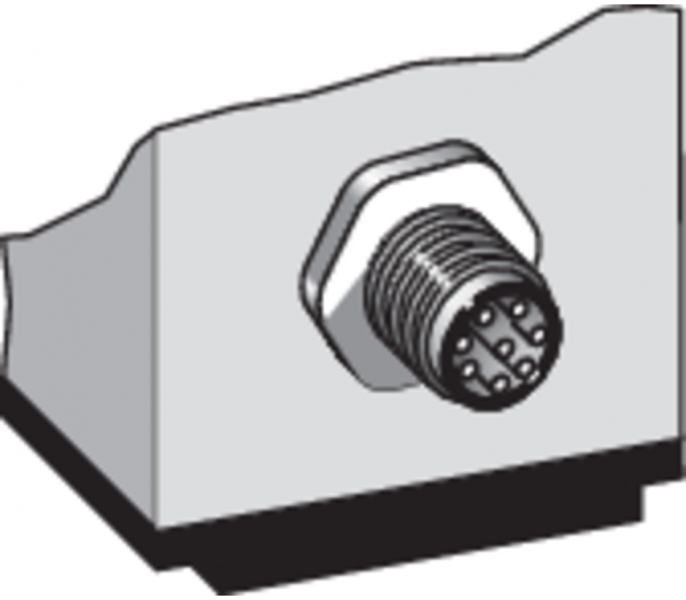

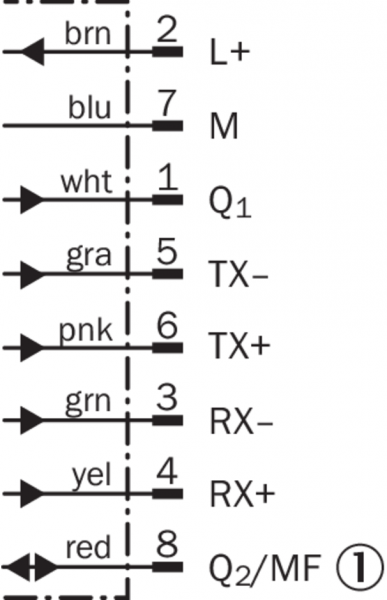

Габаритный чертеж Тип подключения Разъем М12, 8-конт. Схема соединений Вид: Галерея Список Показать всё Скрыть всё
