• Производительность

  Диапазон измерения	200 mm ... 10.000 mm, 90 % отражения 200 mm ... 6.000 mm, 18 % отражения 200 mm ... 4.000 mm, 6 % отражения
  Разрешение	1 mm 1)
  Точность воспроизведения	≥ 2,5 mm 2) 3) 4)
  Точность	± 10 mm 1) 5)
  Оценка	10 ms ... 50 ms, 10 ms / 50 ms 4)
  Частота переключения	50 Hz / 10 Hz 4)
  Источник света	Лазер, красный 6)
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	15 mm x 15 mm (10 m)
  Доп. функция	Настраиваемое скользящее усреднение: быстро/медленно, Режимы работы на выбор: расстояние до объекта (DtO) / окно (Wnd) / объект между датчиком и фоном (ObSB), обучаемый, настраиваемый и инвертируемый дискретный выход, настраиваемый гистерезис, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, Однозначное измеренное значение, Отсутствие взаимной интерференции, отключение дисплея, сброс на заводские настройки, блокировка пользовательского интерфейса
  Средний срок службы лазера (при 25 °C)	100.000 h

  • 1) Относительно значения расстояния на дисплее.
  • 2) Соответствует 1 σ.
  • 3) Отражение 6 % ... 90 %.
  • 4) В зависимости от настроенного усреднения: быстро/медленно.
  • 5) 90 % отражения.
  • 6) Длина волны: 658 нм, макс. мощность: 180 мВт, длительность импульса: 5 нс, цикл нагрузки: 1/200.

• Интерфейсы

  Переключающий выход	2 x NPN (100 mA) 1) 2)
  Многофункциональный вход (MF)	1 x 3) 4)
  Гистерезис	1 mm ... 9.999 mm

  • 1) Выход Q с защитой от короткого замыкания.
  • 2) NPN: HIGH = < 2,5 В / LOW = UВ.
  • 3) Время отклика ≤ 60 мс.
  • 4) NPN: HIGH = ≤ 2,5 В / LOW = UВ.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	≤ 1,85 W 3)
  Время инициализации	≤ 350 ms
  Время на разогрев	≤ 15 min
  Материал корпуса	Цинковое литье под давлением (ZNAL4CU1) Акриловое стекло (ПММА)
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	ЖК-дисплей, 2 x LED
  Вес	200 g
  Тип защиты	IP65
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска UВ.
  • 3) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–30 °C ... +65 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  Макс. отн. влажность воздуха (без образования конденсата)	≤ 95 %
  Тип. невосприимчивость к постороннему свету	40 klx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

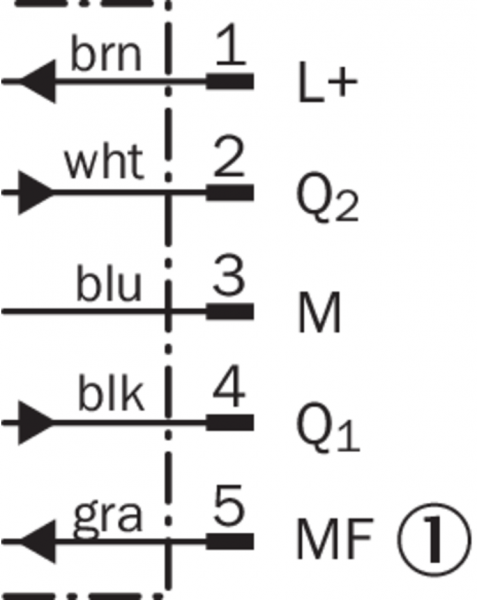

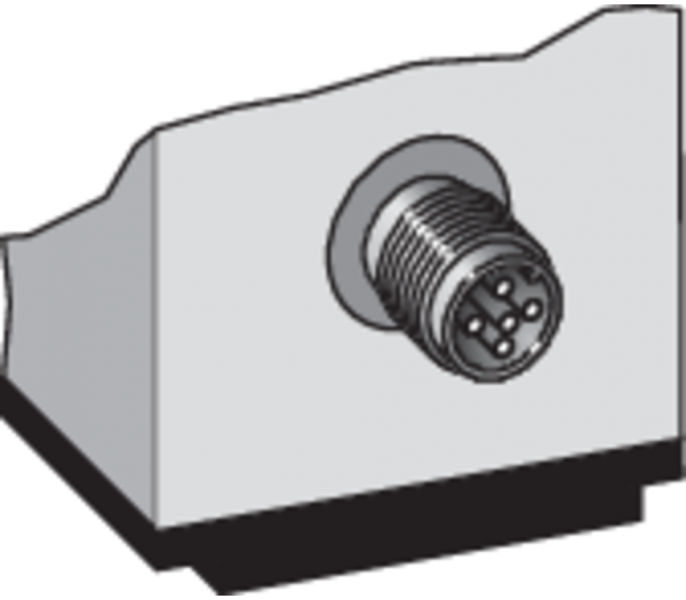

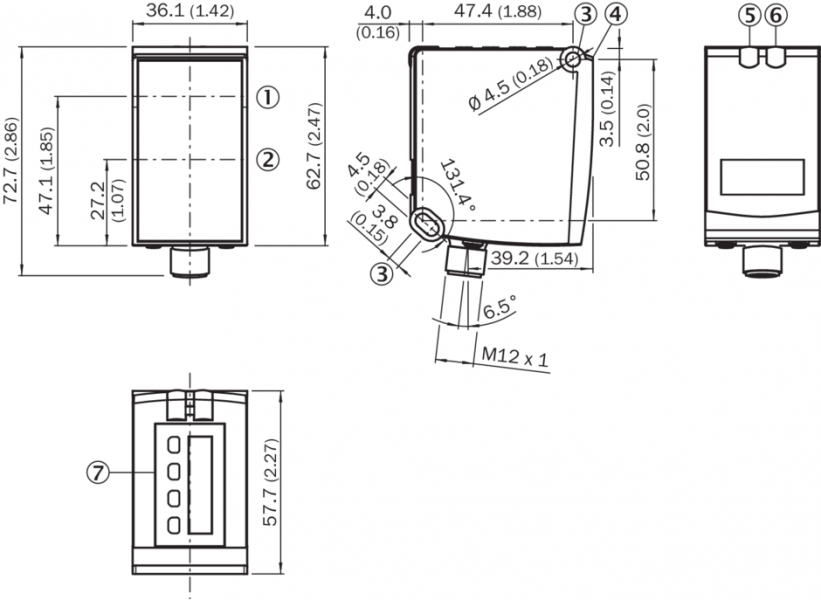

Габаритный чертеж Тип подключения Разъем M12, 5-конт. Схема соединений Вид: Галерея Список Показать всё Скрыть всё
