- Производительность
| Диапазон измерения | 0,2 m ... 7 m, 90 % отражения 1) 2) 0,8 m ... 7 m, 6 % отражения 1) 2) |
| Разрешение | ≤ 1 mm |
| Точность | ± 3 mm |
| Время вывода | 150 ms |
| Источник света | Лазер, красный 3) |
| Класс лазера | 2, соответствует 21 CFR 1040.10 и 1040.11, за исключением различий согласно «Laser Notice № 50» от 24 июня 2007 г. (IEC 60825-1:2014, EN 60825-1:2014) |
| Тип. размер светового пятна (расстояние) | 10 mm (на 7 м) 45 mm (на 30 м) 100 mm (на 70 м) |
- Интерфейсы
| Переключающий выход | PNP (< 100 mA) 1) |
| Многофункциональный вход (MF) | < 2 V 2) 3) |
| Гистерезис | ± 6 % |
- Механика/электроника
| Напряжение питания UV | Пост. ток 10 V ... 30 V, с защитой от инверсии полярности UВ ≥ DC 24 В для устройств с нагревателем |
| Остаточная пульсация | 5 Vss 1) |
| Потребляемая мощность | Typ. 3 W |
| Время инициализации | 500 ms |
| Тип подключения | Разъем, M12, 5-контактный |
| Вес | 1.000 g |
| Тип защиты | IP65 |
| Класс защиты | II 2) |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 61000-6-2, EN 55011 EN 60947-5-7: 2003-9 |
| Рабочий диапазон температур | –10 °C ... +45 °C –10 °C ... +75 °C, Работа с охлаждающим корпусом |
| Диапазон температур при хранении | –25 °C ... +75 °C |
| Температурный дрейф | Typ. 0,05 mm/K |
| Механическая прочность | Удар: (EN 600 68-2-27) Синус: (EN 600 68-2-6) Шум: (EN 600 68-2-64) |
- Классификации
| ECl@ss 5.0 | 27270801 |
| ECl@ss 5.1.4 | 27270801 |
| ECl@ss 6.0 | 27270801 |
| ECl@ss 6.2 | 27270801 |
| ECl@ss 7.0 | 27270801 |
| ECl@ss 8.0 | 27270801 |
| ECl@ss 8.1 | 27270801 |
| ECl@ss 9.0 | 27270801 |
| ETIM 5.0 | EC001825 |
| ETIM 6.0 | EC001825 |
| UNSPSC 16.0901 | 41111613 |
Показать всё Скрыть всё Технические чертежи

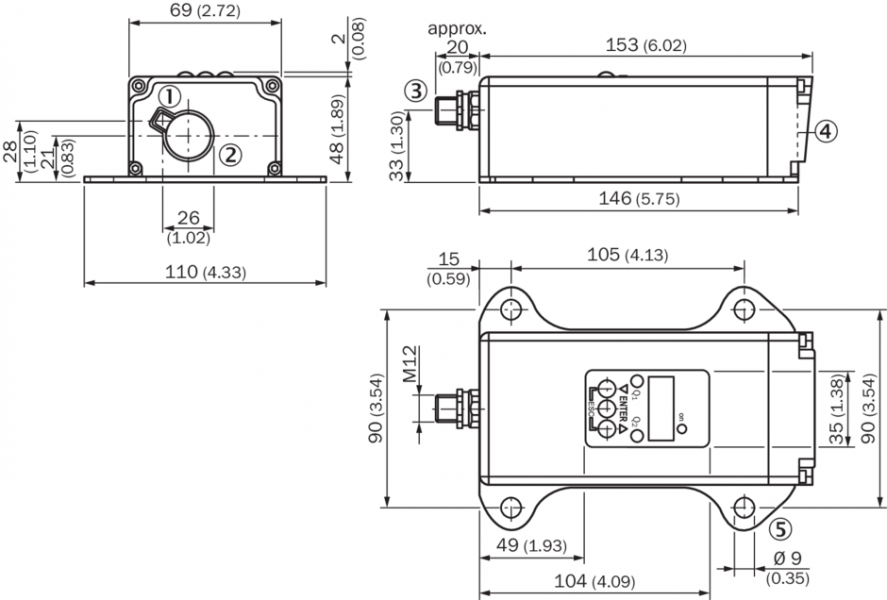

Габаритный чертеж

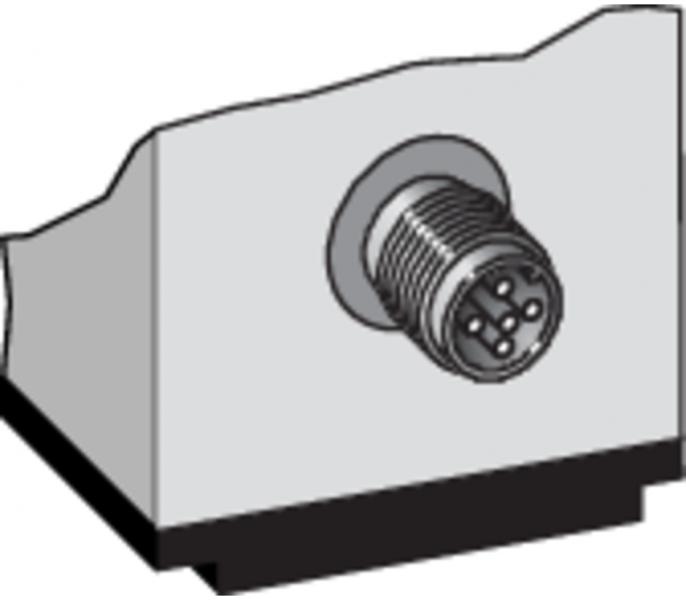

Тип подключения Разъем M12, 5-конт.

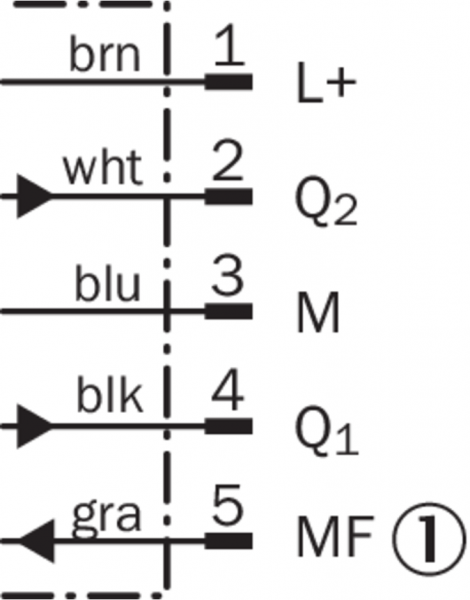

Схема соединений

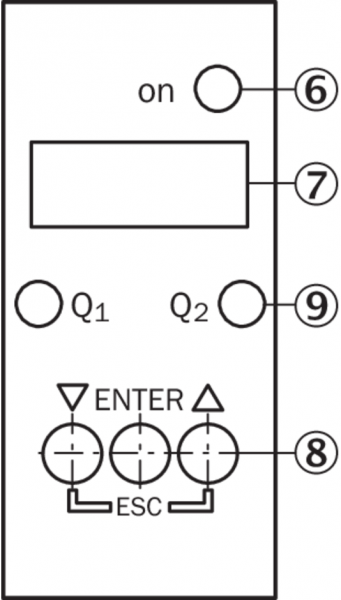

Варианты настройки
