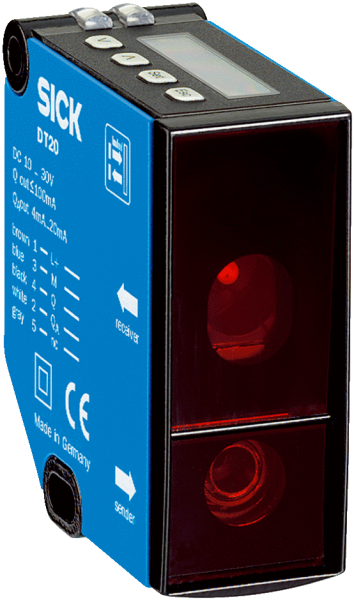

Показать всё Скрыть всё

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	100 mm ... 600 mm 1)
  Точность воспроизведения	≥ 0,5 mm 1) 2) 3)
  Линейность	± 2 mm 3) 4)
  Оценка	≥ 2,5 ms 2)
  Частота измерения	≤ 400 Hz 1)
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	3 mm x 6 mm (600 mm)
  Доп. функция	Настраиваемое скользящее усреднение: быстро/средне/медленно, Режим переключения: расстояние до объекта (DtO), обучаемый дискретный выход, инвертируемый дискретный выход, обучаемый аналоговый выход, инвертируемый аналоговый выход, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, отключение дисплея, блокировка пользовательского интерфейса

  • 1) Отражение 6 % ... 90 %.
  • 2) В зависимости от настроенного усреднения или чувствительности.
  • 3) При условии регулярной калибровки.
  • 4) 90 % отражения.

• Интерфейсы

  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 300 Ω) Разрешение аналогового выхода 12 bit
  Переключающий выход	1 x PNP (100 mA) 1)
  Многофункциональный вход (MF)	1 x MF 2)

  • 1) PNP: HIGH = UВ - (< 2 B) / LOW = < 2 В, NPN: HIGH = < 2 В / LOW = UV.
  • 2) MF может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребляемая мощность	≤ 1,8 W 3)
  Время на разогрев	≤ 10 min
  Материал корпуса	Металл
  Материал переднего окна	PMMA
  Тип подключения	Разъем, M12, 5-контактный, поворотный штекерный соединитель
  Индикация	ЖК-дисплей, 2 x LED
  Вес	135 g
  Тип защиты	IP65
  Класс защиты	II

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска UВ.
  • 3) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–20 °C ... +55 °C, Рабочая температура UВ = 24 В
  Диапазон температур при хранении	–40 °C ... +60 °C
  Температурный дрейф	0,25 mm/K 1)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

  • 1) 0,5 мм/K: на расстоянии > 600 мм.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

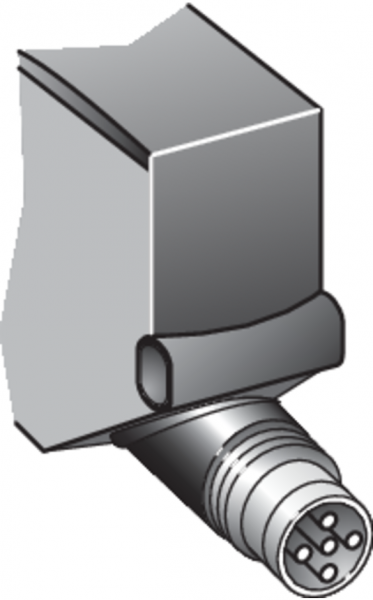

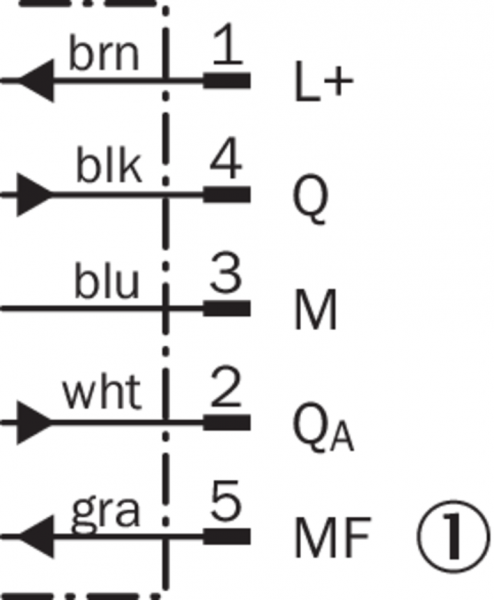

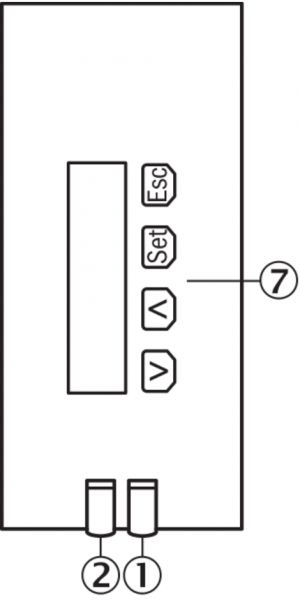

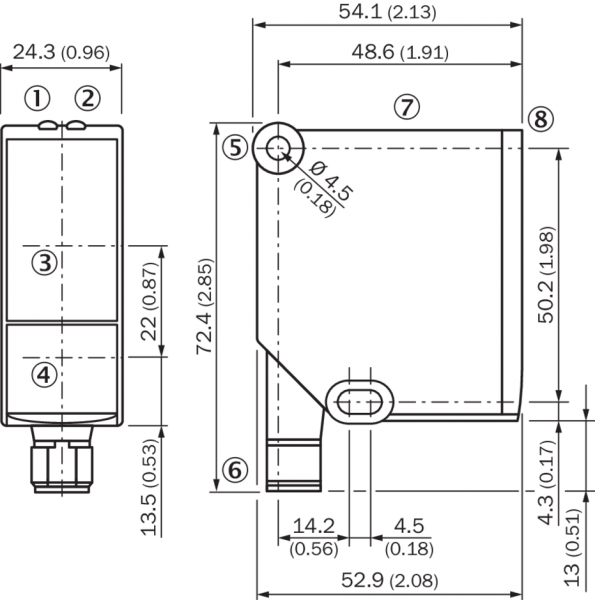

Габаритный чертеж Тип подключения Разъем M12, 5-конт. Схема соединений Варианты настройки Вид: Галерея Список Показать всё Скрыть всё
