• Производительность

  Диапазон измерения	200 mm ... 30.000 mm, 90 % отражения 1) 2) 200 mm ... 17.000 mm, 18 % отражения 200 mm ... 10.000 mm, 6 % отражения
  Разрешение	0,1 mm
  Точность воспроизведения	≥ 0,5 mm 2) 3) 4)
  Точность	± 7 mm 4)
  Оценка	0,83 ms ... 75 ms, 0,83 мс / 3,33 мс / 8,33 мс / 25 мс / 75 мс 5) 6)
  Частота переключения	1000 Гц/250 Гц/100 Гц/33 Гц/11 Гц 5) 6)
  Время вывода	0,33 мс/1,33 мс/3,33 мс/10 мс/30 мс 5) 7)
  Источник света	Лазер, красный 8)
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014)
  Тип. размер светового пятна (расстояние)	10 mm x 10 mm (на 10 м)
  Доп. функция	Настраиваемая скорость: Super Fast ... Super Slow, обучаемый, настраиваемый и инвертируемый аналоговый выход, Выход Q2, перенастраиваемый: 4 мА ... 20 мА/0 В ... 10 В/дискретный выход/Q1 не/деактивирован, Режимы переключения: расстояние до объекта (DtO) / окно переключения / объект между датчиком и фоном (ObSB), обучаемый, настраиваемый и инвертируемый дискретный выход, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, сброс на заводские настройки, Сравнение формы: на основании характера изменения дистанции, Сохранение измеренного значения, Бескабельное управление через Wireless LAN, Активация Wireless LAN - интерфейса через жест
  Средний срок службы лазера (при 25 °C)	100.000 h

  • 1) На скорости Slow.
  • 2) См. графические характеристики для стабильности повторяемости.
  • 3) Соответствует 1 σ.
  • 4) Отражение 6 % ... 90 %.
  • 5) В зависимости от настроенной скорости: Super Fast ... Super Slow.
  • 6) Боковой ввод объекта в зону измерения.
  • 7) Непрерывное изменение расстояния до объекта в пределах диапазона измерения.
  • 8) Длина волны: 658 нм, макс. мощность: 250 мВт, длительность импульса: 3 нс, цикл нагрузки: 1/250.

• Интерфейсы

  IO-Link ✔ , V1.1, COM3 (230,4 kBaud) Функция Параметры процесса, Настройка, Диагностика, Хранение данных:
  Wireless LAN ✔ Примечание Приложение для конфигурации SOPASair, IEEE 802.11 b/g, кодирование: WPA2 / WPA Функция Настройка, Диагностика, Точка доступа / клиент Скорость передачи данных ≤ 54 Mbit/s
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 450 Ω) / 1 x 0 V ... 10 V (≥ 50 kΩ) / – 1) Разрешение аналогового выхода 16 bit
  Переключающий выход	1 x / 2 x дополнительный / 2 x двухтактный режим: PNP/NPN (100 мА) 1) 2) 3)
  Многофункциональный вход (MF)	1 x 4)
  Гистерезис	0 mm ... 29.950 mm

  • 1) Выход Q2, перенастраиваемый: 4 мА ... 20 мА/0 В ... 10 В/дискретный выход/Q1 не/деактивирован.
  • 2) Выход Q с защитой от короткого замыкания.
  • 3) Падение напряжения < 3 В.
  • 4) Время отклика ≤ 60 мс.

• Механика/электроника

  Напряжение питания UV	Пост. ток 10 V ... 30 V 1) 2)
  Остаточная пульсация	≤ 5 Vss 3)
  Потребляемая мощность	≤ 1,7 W 4) 5)
  Время инициализации	≤ 250 ms
  Время на разогрев	≤ 15 min
  Материал корпуса	Цинковое литье под давлением Акриловое стекло (ПММА)
  Тип подключения	Разъем, M12, 5-контактный
  Индикация	3 x LED
  Вес	235 g
  Тип защиты	IP65, IP67
  Класс защиты	III

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) При использовании IO-Link: UВ > 18 В. При использовании аналогового выхода: UВ > 13 В.
  • 3) Не допускается превышение или занижение допуска UВ.
  • 4) При ≥ 0 °C.
  • 5) Без нагрузки.

• Данные окружающей среды

  Рабочий диапазон температур	–40 °C ... +65 °C, Uv ≤ 24 V
  Диапазон температур при хранении	–40 °C ... +75 °C
  Тип. невосприимчивость к постороннему свету	40 klx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

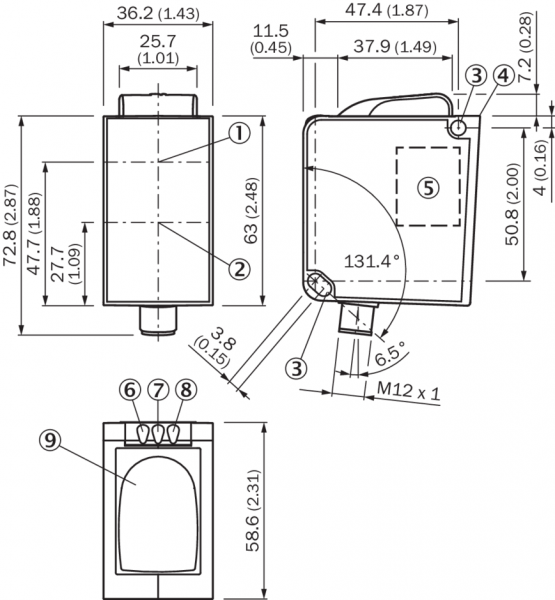

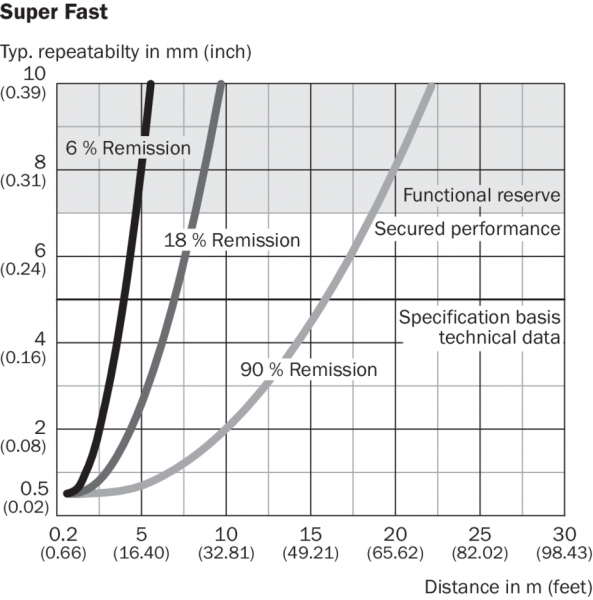

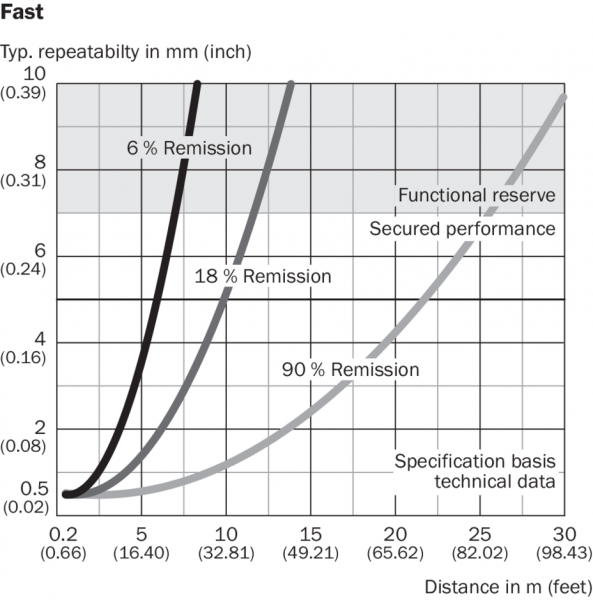

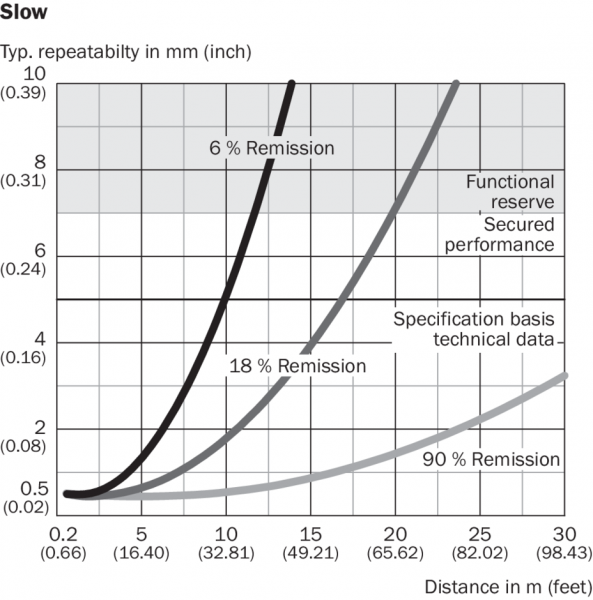

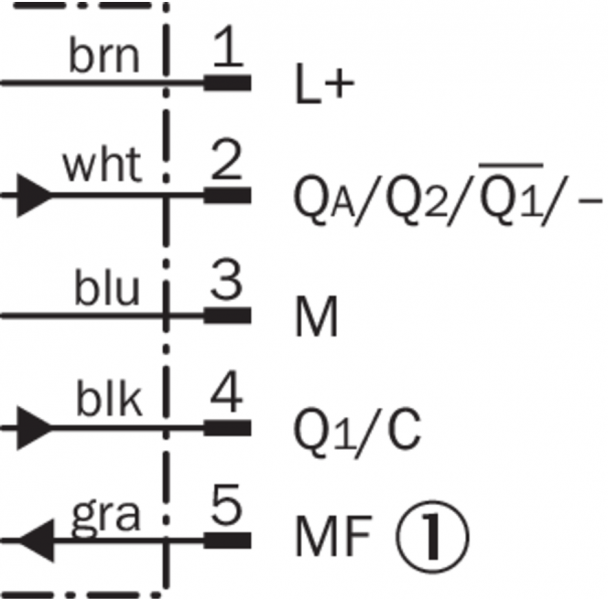

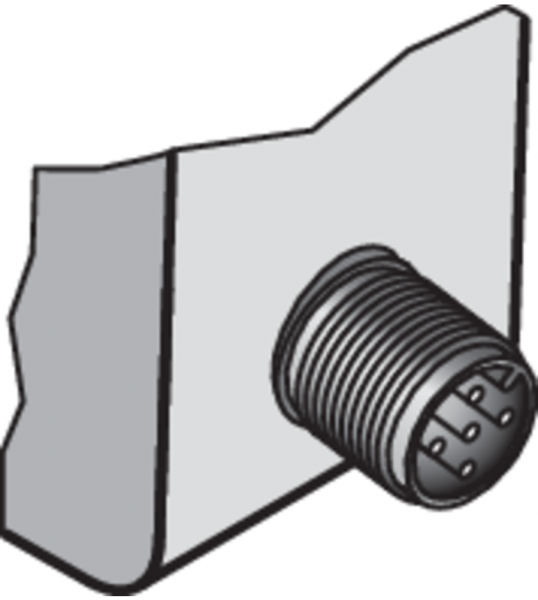

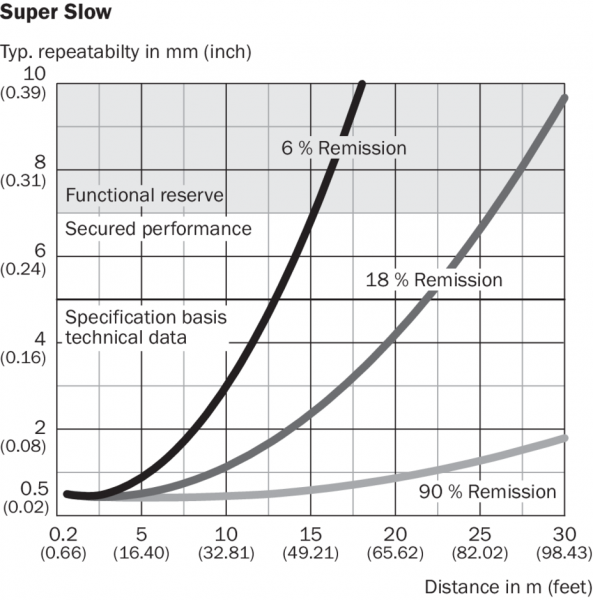

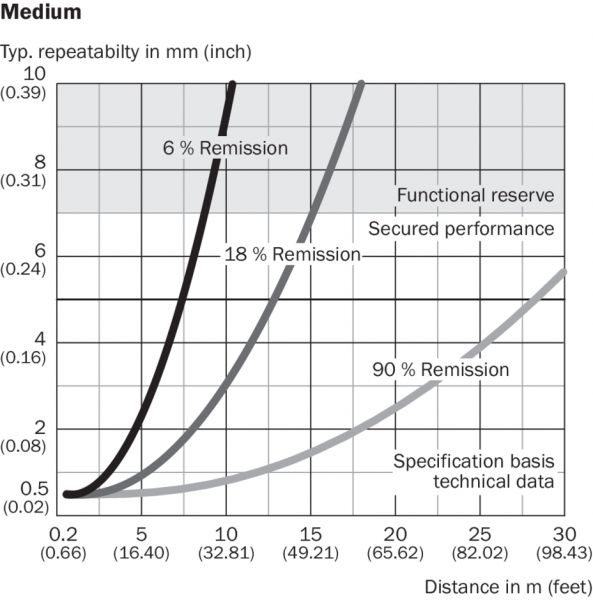

Габаритный чертеж Тип подключения Схема соединений характеристика 1) Super Slow характеристика 4) Fast характеристика 5) Super Fast характеристика 2) Slow характеристика 3) Medium Вид: Галерея Список Показать всё Скрыть всё
