DT50-N1114

Производительность

Диапазон измерения	200 mm ... 10.000 mm, 90 % отражения 200 mm ... 6.500 mm, 18 % отражения 200 mm ... 4.000 mm, 6 % отражения
Разрешение	1 mm
Точность воспроизведения	≥ 2,5 mm 1) 2) 3)
Точность	± 10 mm 4)
Оценка	20 ms ... 30 ms, 20 ms / 30 ms 3) 5)
Время вывода	≥ 4 ms 6)
Источник света	Лазер, красный
Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 7)
Тип. размер светового пятна (расстояние)	15 mm x 15 mm (10 m)
Доп. функция	Настраиваемое скользящее усреднение: быстро/медленно, Режим переключения: расстояние до объекта (DtO), обучаемый, настраиваемый и инвертируемый дискретный выход, настраиваемый гистерезис, обучаемый, настраиваемый и инвертируемый аналоговый выход, многофункциональный вход (MF): отключение лазера / внешнее обучение / деактивирован, отключение дисплея, сброс на заводские настройки, блокировка пользовательского интерфейса
Средний срок службы лазера (при 25 °C)	100.000 h

1) Соответствует 1 σ.
2) Отражение 6 % ... 90 %.
3) В зависимости от настроенного усреднения: быстро/медленно.
4) 90 % отражения.
5) Боковой ввод объекта в зону измерения.
6) Непрерывное изменение расстояния до объекта в пределах диапазона измерения.
7) Длина волны: 658 нм, макс. мощность: 180 мВт, длительность импульса: 5 нс, цикл нагрузки: 1/200.

Интерфейсы

Аналоговый выход

1 x 0 V ... 10 V (≥ 5 kΩ)

Аналоговый выход
Разрешение аналогового выхода	16 bit

Переключающий выход

1 x NPN (100 mA) 1) 2)

Многофункциональный вход (MF)

1 x 3) 4)

Гистерезис

10 mm ... 1.000 mm

Механика/электроника

Напряжение питания UV	Пост. ток 15 V ... 30 V 1) 2)
Остаточная пульсация	≤ 5 Vss 3)
Потребляемая мощность	≤ 2,1 W 4)
Время инициализации	≤ 250 ms
Время на разогрев	≤ 15 min
Материал корпуса	Цинковое литье под давлением (ZNAL4CU1) Акриловое стекло (ПММА)
Тип подключения	Разъем, M12, 5-контактный
Индикация	ЖК-дисплей, 2 x LED
Вес	200 g
Тип защиты	IP65
Класс защиты	III

1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
2) Для DT50-xxxx4: UВ > 15 В.
3) Не допускается превышение или занижение допуска UВ.
4) Без нагрузки.

Данные окружающей среды

Рабочий диапазон температур	–30 °C ... +65 °C
Диапазон температур при хранении	–40 °C ... +75 °C
Макс. отн. влажность воздуха (без образования конденсата)	≤ 95 %
Тип. невосприимчивость к постороннему свету	40 klx
Виброустойчивость	EN 60068-2-6, EN 60068-2-64
Ударопрочность	EN 60068-2-27

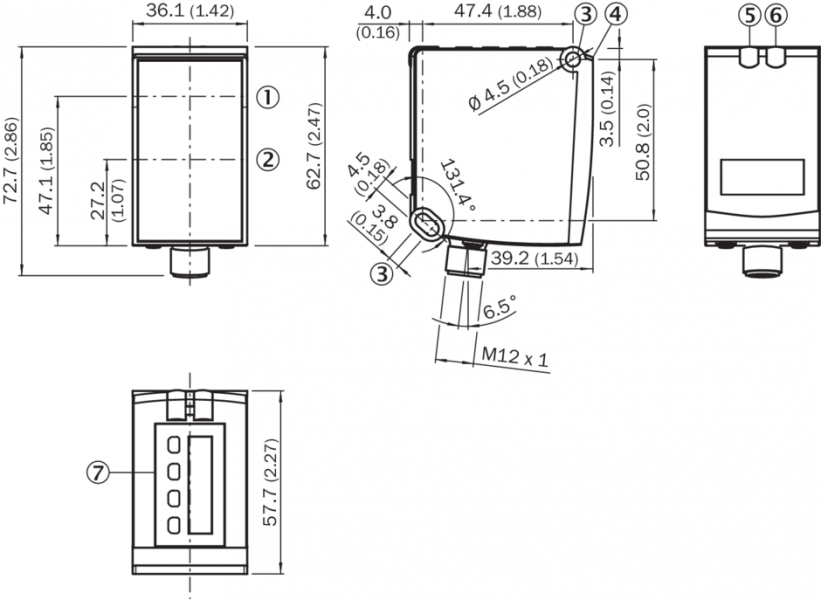

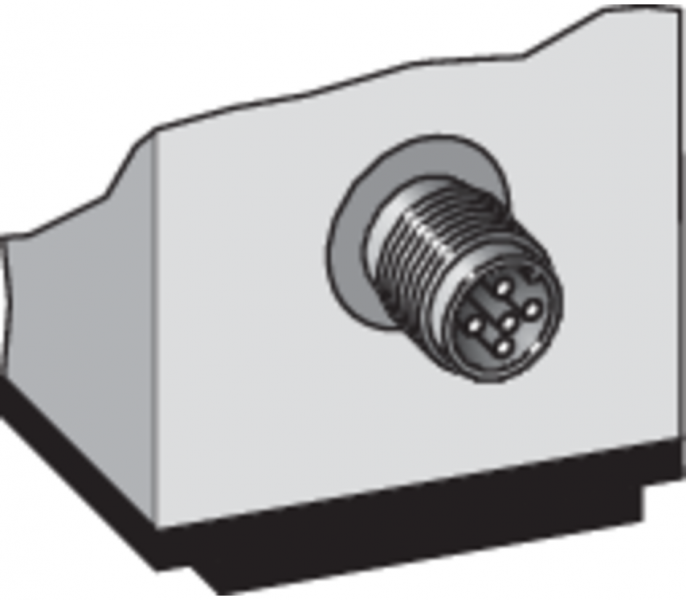

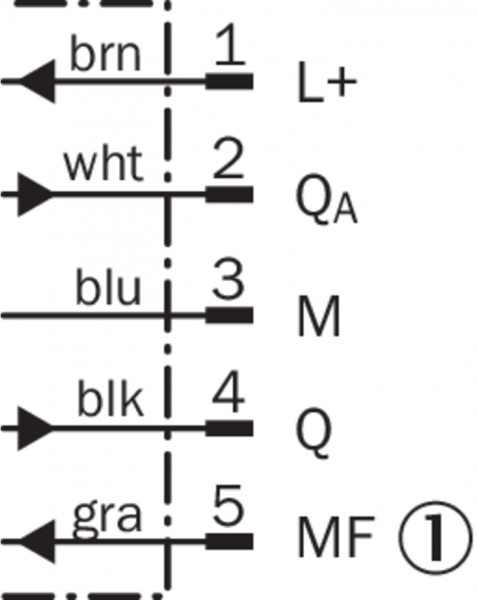

Габаритный чертеж Тип подключения Разъем M12, 5-конт. Схема соединений Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство Dx50
