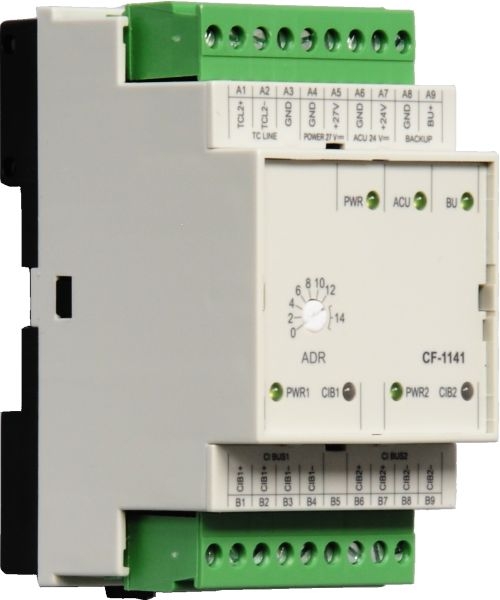

расширитель CIB шины

позволяет увеличивать количество подключенных элементов к центральному элементу CU2-01M на 64 эдемента.

• К MI2-02M можно непосредственно подключить до двух шин CIB, причём на каждую из них можно подколючить до 32 элементов произвольного типа.

• К одному центральному элементу можно подключить до 2 модулейMI2-02M с помощью коммуникационной шины TCL2.

• В сочетании с CU2-01M можно достигнуть максимального количества элементов шины iNELS - 192 элемента.

• Адрес MI2-02M настраивается поворотным переключателем. Этот адрес должен быть уникальным в пределах шины TCL2 .

• Для питания шин CIB необходимо использовать разделитель BPS2-02M (BPS2-01M), MI2-02M питается прямо от шины CIB1.

• Индикация состояния каждой шины (работа, ошибка) обеспечивается двухцветным LED на лицевой панели модуля.

• В случае, если идет речь о последнем MI2-02M на системной шине TCL2,необходимо закончить проводку сопротивлением 120 Ω

• MI2-02M в исполнении 1-МОДУЛЬ предназначен для монтажа в распредщиты, наDIN рейку EN60715
