• Характеристики

  Технология	Передатчик/приемник
  Минимальный размер детектируемого объекта (MDO)	15 mm 1)
  Расстояние между лучами	10 mm
  Количество лучей	11
  Высота контроля	100 mm
  Оценка лучей	Параллельные лучи

  • 1) Параллельные лучи.

• Производительность

  Максимальная дальность сканирования	7 m
  Минимальная дальность сканирования	≥ 0 mm
  Дистанция работы	3 m
  Оценка	14 ms 1)

  • 1) С омической нагрузкой.

• Интерфейсы

  Переключающий выход	2 x PNP 1)
  Тип подключения	Разъем M12, 4-конт.

  • 1) Q / Ǭ.

• Механика/электроника

  Длина волны	880 nm
  Напряжение питания UV	Пост. ток 15 V ... 30 V 1)
  Потребляемый ток передатчика	< 100 mA 2)
  Потребляемый ток приемника	< 100 mA 2)
  Остаточная пульсация	< 5 Vss
  Выходная нагрузка емкостная	100 nF
  Выходная нагрузка индуктивная	1 H
  Время инициализации	1 s
  Размеры (Ш x В x Г)	34 mm x 187 mm x 29 mm
  Материал корпуса	Алюминий
  Индикация	LED
  Синхронизация	Оптическая
  Тип защиты	IP65
  Схемы защиты	Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех
  Вес	700 g
  Частота импульсов	500 kHz
  Лицевая панель	PMMA
  Выходной режим	Q «ТЕМНО» 3)

  • 1) Типовые значения.
  • 2) , Типовые значения.
  • 3) Q = активно, если прерван, как минимум, один луч, /Q = активно, если все лучи свободны.

• Данные окружающей среды

  Класс защиты	III
  ЭМС	EN 60947-5-2
  Диапазон температур при работе	–25 °C +55 °C
  Диапазон температур при хранении	–40 °C +70 °C
  Нечувствительность ко внешним источникам света	Непрямой: ≤ 150.000 lx 1)
  Виброустойчивость	5 g, 10 Hz ... 55 Hz (IEC 68-2-6)
  Устойчивость к сотрясениям	10 g / DIN EN 60068-2-29 / 16 ms

  • 1) Солнечный свет.

• Классификации

  ECl@ss 5.0	27270910
  ECl@ss 5.1.4	27270910
  ECl@ss 6.0	27270910
  ECl@ss 6.2	27270910
  ECl@ss 7.0	27270910
  ECl@ss 8.0	27270910
  ECl@ss 8.1	27270910
  ECl@ss 9.0	27270910
  ETIM 5.0	EC002549
  ETIM 6.0	EC002549
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

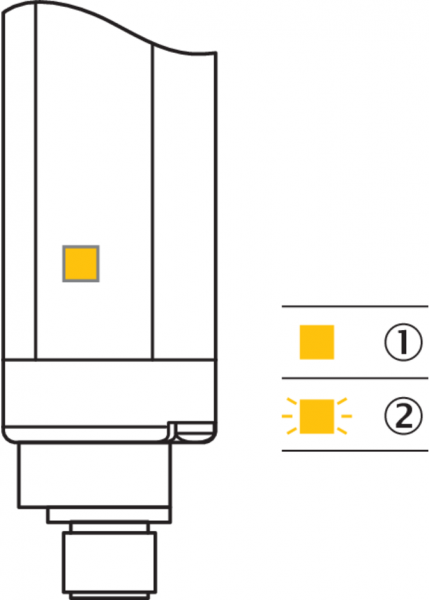

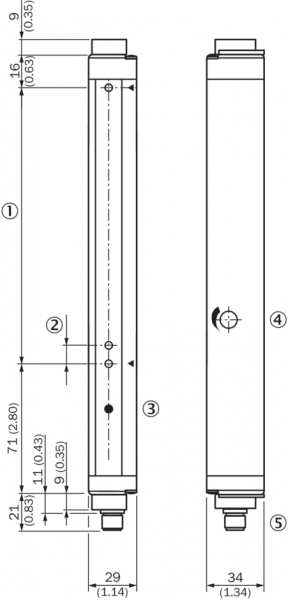

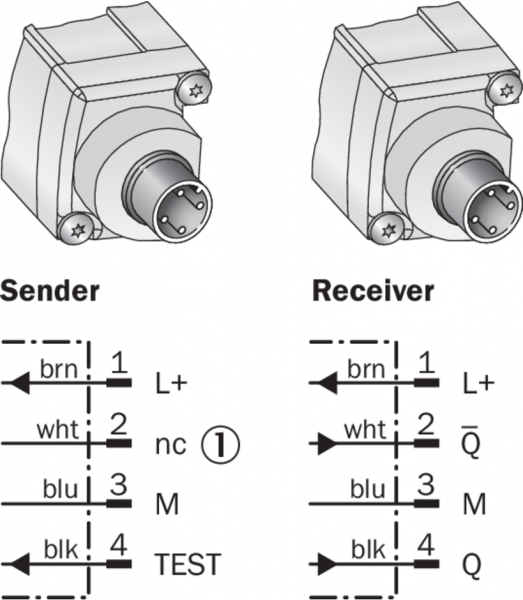

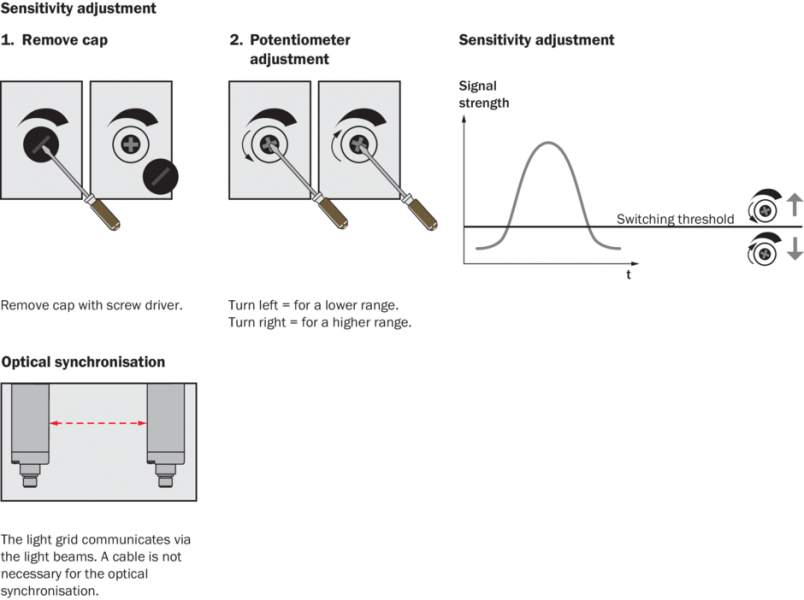

Габаритный чертеж ELG1 СД-индикатор приемника тип и схема подключения специальные функции Вид: Галерея Список Показать всё Скрыть всё
