| Характеристики |

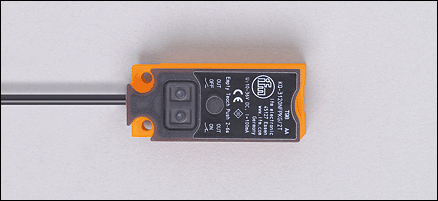

| Емкостной датчик |
| Прямоугольный корпус, пластмасса |
| Кабель |
| Автоматическое распознавание PNP/NPN *) |
| Расстояние срабатывания 12 mm; [nf] незаподлицо |
| Область применения |
| Применение | | для обнаружения сухих сыпучих материалов и жидкостей через неметалл. стенку или на отводной трубке (байпасе) |
| Электронные данные |
| Электрическое исполнение | | 1 открытый коллектор с автоматическим обнаружением нагрузки (DC PNP или DC NPN) |
| Рабочее напряжение [V] | | 10...36 DC |
| Потребление тока [mA] | | < 17 |
| Класс защиты | | III |
| Защита от переполюсовки | | да |
| Выходы |
| Выход | | NO / NC программируемый |
| Падение напряжения [V] | | < 2,5 |
| Номинальный ток [mA] | | 100 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 10 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 12 |
| Реальное расстояние срабатывания (Sr) [mm] | | 12 ± 10 % |
| Точность/ погрешность |
| Поправочные коэффициенты | | вода = 1 / Стекло прибл. 0,4 / Керамика прибл. 0,2 / PVC (поливинилхлорид) прибл. 0,2 |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -20...20 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | |
| MTTF [лет] | | 623 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | корпус: PBT (полибутилентерефталат) (упрочнение стекловолокном); Кнопки: TPE-U; крышка: PC (упрочнение стекловолокном) |
| Вес [kg] | | 0,092 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 2 m; 3 x 0,14 mm² |

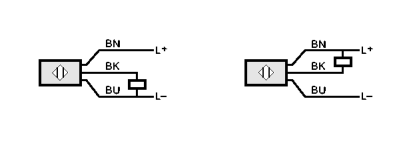

Назначение жил кабеля при подключении KQ6001 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий |
| |
|
| Примечания |
| Примечания | | | *) сопротивление нагрузки < 20 kΩ |
|
| Упаковочная величина [штука] | | 1 |
|
