| Характеристики |

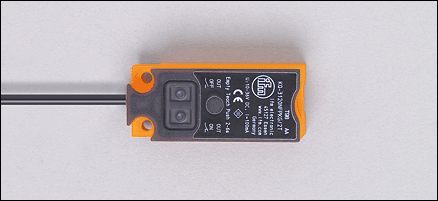

| Емкостной датчик |
| Прямоугольный корпус, пластмасса |
| Кабель |
| Интерфейс связи: IO-Link 1.0 (COM1-ведомый модуль, 4,8 kBaud) |
| Функция обучения |
| Электронная блокировка |
| Расстояние срабатывания 12 mm; регулируемый; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | DC NPN |
| Рабочее напряжение [V] | | 10...36 DC |
| Потребление тока [mA] | | < 17 |
| Класс защиты | | III |
| Защита от переполюсовки | | нет |
| Выходы |
| Выход | | NO / NC программируемый |
| Падение напряжения [V] | | < 0,1 (10mA), < 0,5 (50mA) |
| Номинальный ток [mA] | | 50 |
| Защита от короткого замыкания | | тактовый |
| Защита от перегрузок по току | | да |
| Частота переключения [Hz] | | 10 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 12, регулируемый |
| Точность/ погрешность |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -20...20 |
| интерфейсы |
| IO-Link-Device |
| Способ передачи | | COM1 (4,8 kBaud) |
| IO-Link проверка | | 1.1 |
| Стандарт SDCI | | IEC 61131-9 CDV |
| IO-Link-Device ID | | 371d / 000173h |
| Профили | | Smart Sensor |
| SIO режим | | да |
| Prozessdaten analog | | нет |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 65 / IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-4-2 ESD: | 8 kV AD | | EN 61000-4-3 ВЧ излучение: | 10 V/m (80...2000 MHz) | | EN 61000-4-4 Bсплеск: | 2 kV | | EN 61000-4-6 ВЧ проводимость: | 3 V (0,15...80 MHz) | | EN 55011: | класс B |
|
| Ударопрочность | | | EN 60068-2-27: | 30 g / 6 Schocks / 11 ms Halbsinus (x,y,z) |
|
| Вибропрочность | | | EN 60068-2-6: | (10...55 Hz) / 1 mm Amplitude, Schwingdauer 5 min., 30 min. je Achse bei Resonanz oder 55 Hz |
|
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | корпус: PBT (полибутилентерефталат) (упрочнение стекловолокном); Кнопки: TPE-U; крышка: PC (упрочнение стекловолокном) |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 2 m; 3 x 0,14 mm²; Ø 2,9 mm |
Назначение жил кабеля при подключении KQ6015 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BK | чёрный | | BN | коричневый | | BU | синий |
| |
|
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
