| Характеристики |

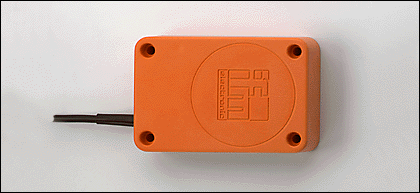

| Емкостной датчик |
| Прямоугольный корпус, пластмасса |
| Кабель |
| Повышенная устойчивость к радиочастотным помехам |
| Расстояние срабатывания 60 mm; [nf] незаподлицо |
| Электронные данные |
| Электрическое исполнение | | AC/DC |
| Рабочее напряжение [V] | | 20...250 AC/DC |
| Класс защиты | | II |
| Защита от перепутывания полярности | | нет |
| Выходы |
| Выход | | NC |
| Падение напряжения [V] | | < 10 AC / < 8 DC |
| Минимальная нагрузка по току [mA] | | 5 |
| Остаточный ток [mA] | | < 2,5 (250 V AC) / < 1,7 (110 V AC) / < 1,3 (24 V DC) |
| Номинальный ток | | |
| - Номинальный ток длительной нагрузки [mA] | | 250 (...50 °C) / 200 (...80 °C) |
| - Номинальный (максимальный) ток [mA] | | î: 1,5 A (20 ms / 0,5 Hz) |
| Защита от короткого замыкания | | нет |
| Защита от перегрузок по току | | нет |
| Частота переключения [Hz] | | 10 |
| Диапазон контроля |
| Расстояние срабатывания [mm] | | 60 |
| Реальное расстояние срабатывания (Sr) [mm] | | 60 ± 10 % |
| Рабочее расстояние срабатывания [mm] | | 0...48,6 |
| Точность/ погрешность |
| Поправочные коэффициенты | | вода = 1 / стекло прибл. 0,4 / керамика прибл. 0,2 / ПВХ прибл. 0,2 |
| Гистерезис [% от Sr] | | 1...15 |
| Смещение точки переключения [% от Sr] | | -15...15 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -25...80 |
| Степень защиты | | IP 65 |
| Испытания / одобрения |
| Электромагнитная совместимость | | EN 60947-5-2 |
| MTTF [лет] | | 281 |
| Механические данные |
| Тип монтажа | | незаподлицо |
| Материал | | PPO (модифиц.) |
| Вес [kg] | | 0,397 |
| Дисплеи / Элементы управления |
| Индикация состояния выхода LED | | желтый |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PVC (поливинилхлорид) / 2 m; 2 x 0,5 mm² |
Назначение жил кабеля при подключении KD0013 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | Цвета жил | | BN | коричневый | | BU | синий |
|  | | Примечание: миниатюрный предохранитель по стандарту IEC60127-2 лист 1, | | ≤ 2 A (быстродействующий) |
|
|
|
| Принадлежности |
| Принадлежности (входят в комплект) | | отвертка; 4 пружинные шайбы; 4 цилиндрических болта |
| Примечания |
| Примечания | | | Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина [штука] | | 1 |
|
