| Характеристики |

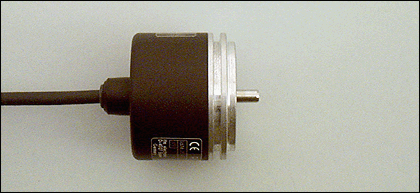

| Энкодер со сплошным валом |
| TTL (RS-422) - выход 20 мА |
| Кабель с разъемом |
| сельсин-фланец |
| Разрешение 5000 |
| Электронные данные |
| Рабочее напряжение [V] | | 5 DC ± 0,5 |
| Потребление тока [mA] | | 90 (max. 150) |
| Фазовый сдвиг A и B [°] | | 90 |
| Частота переключения [kHz] | | 300 |
| Импульсная диаграмма | |
выход A
выход B
0-индекс |  |
|
| Выходы |
| Выход | | TTL (RS-422) - выход 20 мА |
| Диапазон измерения / настройки |
| Разрешение | | 5000 |
| Механические данные |
| Макс.допустимая скорость вращ.механическая [об./мин.] | | 12000 |
| Пусковой вращающий момент [Ncm] | | < 1 (20 °C) |
| Макс. нагрузка вала (на конце вала) [Н] [N] | | аксиальный 10; радиальный 20 |
| вал, материал [mm] | | Ø 6, сталь (1.4104) |
| Вибропрочность | | 10 g (55...2000 Hz) |
| Ударопрочность | | 100 g (6 ms) |
| Материал | | алюминий |
| Вес [kg] | | 0,552 |
| Условия эксплуатации |
| Макс. допустимая относительная влажность воздуха [%] | | max. 98 |
| Температура окружающей среды [°C] | | -30...100, -30 °C для надежной прокладки кабеля |
| Температура хранения [°C] | | -30...100 |
| Степень защиты | | IP 66 |
| Испытания / одобрения |
| MTTF [лет] | | 190 |
| электрическое подключение |
| Электрическое подсоединение | | Кабель PUR (полиуретан) / 2 m; аксиальный с кабельным штекером; ifm 1001.1 |
Назначение жил кабеля при подключении RU1202 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~ | розовый (1): | B (inv.) | | синий (2): | +5V (датчик) | | красный (3): | 0-индекс | | чёрный (4): | 0-индекс (inv.) | | коричневый (5): | A | | зелёный (6): | A (inv.) | | фиолетовый (7): | ошибка (inv.) | | серый (8): | B | | Контакт 9: | n.c. | | белый/зелёный (10): | 0V (Un) | | белый (11): | 0V (датчик) | | коричневый/зелёный (12): | +5V (Up) | | Экран: | кожух | |  |
|
| Примечания |
| Упаковочная величина [штука] | | 1 |
|
