• Характеристики

  Количество принудительно размыкаемых нормально закрытых контактов	1
  Количество нормально открытых контактов	0
  Контактный модуль для встраиваемой версии	✔

• Параметры техники безопасности

  Значение B10d

  250 000 циклов срабатывания

• Интерфейсы

  Тип подключения Сечение провода ≤ 2,5 mm² Контакт Резьбовое соединение

• Электрические данные - Эксплуатационные параметры

  Класс защиты	II (EN 50178)
  Принцип переключения	Выключатель замедленного действия
  Количество принудительно размыкаемых нормально закрытых контактов	1
  Количество нормально открытых контактов	0
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	3 A (250 V AC) 2 A (24 V DC)
  Расчетный ток (напряжение) по EN 61058-1	16 A (10 A) 250 V AC 10 A (6 A) 440 V AC
  Расчетное напряжение на изоляции Ui	600 V
  Напряжение переключения	≥ 5 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала	≥ 1 mA
  Срок службы электрокомпонентов	1 x 106 циклов срабатывания 1)

  • 1) При номинальной нагрузке.

• Механические данные

  Вес	60 g
  Исполнение монтажа	Встраиваемая версия
  Срок службы механических компонентов	1 x 106 циклов срабатывания

• Данные окружающей среды

  Диапазон рабочих температур	–30 °C ... +85 °C
  Температура хранения	–50 °C ... +85 °C

• Классификации

  ECl@ss 5.0	27371228
  ECl@ss 5.1.4	27371228
  ECl@ss 6.0	27371244
  ECl@ss 6.2	27371244
  ECl@ss 7.0	27371244
  ECl@ss 8.0	27371244
  ECl@ss 8.1	27371244
  ECl@ss 9.0	27371244
  ETIM 5.0	EC002034
  ETIM 6.0	EC002034
  UNSPSC 16.0901	39121545

Показать всё Скрыть всё

Технические чертежи

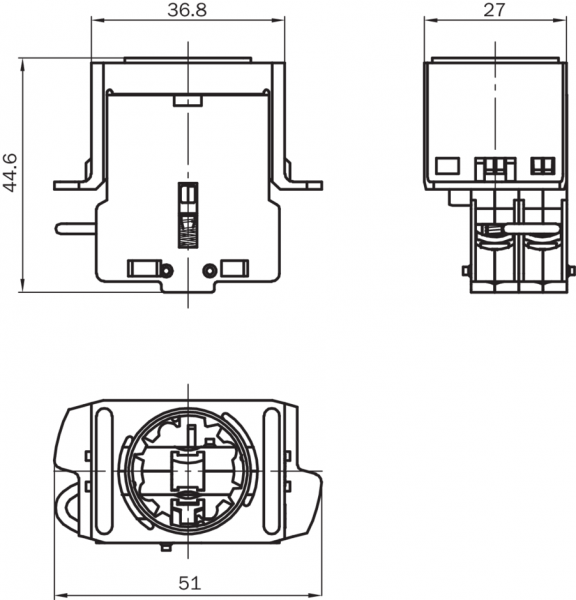

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
