- Характеристики
Количество принудительно размыкаемых нормально закрытых контактов | 2 |
Количество нормально открытых контактов | 0 |
Направления включения | 1 |
Защита от зажима | ✔ |
Тип разблокировки | Разблокировка вращением |
- Параметры техники безопасности
Значение B10d | 2,5 x 105 циклов срабатывания |
- Интерфейсы
Тип подключения | Кабельный ввод, 2 x M20 | Сечение провода | ≤ 2,5 mm² | Контакт | Резьбовое соединение |
|
- Электрические данные - Эксплуатационные параметры
Класс защиты | II (EN 50178) |
Принцип переключения | Выключатель замедленного действия |
Количество принудительно размыкаемых нормально закрытых контактов | 2 |
Количество нормально открытых контактов | 0 |
Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
Расчетный рабочий ток (расчетное рабочее напряжение) | 3 A (250 V AC) 2 A (24 V DC) |
Расчетный ток (напряжение) по EN 61058-1 | 16 A (10 A) 250 V AC 10 A (6 A) 440 V AC |
Расчетное напряжение на изоляции Ui | 600 V |
Напряжение переключения | ≥ 5 V DC |
Допустимая токовая нагрузка на устройство переключения выходного сигнала | ≥ 1 mA |
Срок службы электрокомпонентов | 1 x 106 циклов срабатывания 1) |
- Механические данные
Вес | 210 g |
Материал корпуса | Пластик |
Исполнение монтажа | Надстраиваемая версия |
- Данные окружающей среды
Тип защиты | IP65 (IEC 60529) |
Диапазон рабочих температур | –25 °C ... +60 °C |
Температура хранения | –25 °C ... +85 °C |
- Классификации
ECl@ss 5.0 | 27371228 |
ECl@ss 5.1.4 | 27371228 |
ECl@ss 6.0 | 27371244 |
ECl@ss 6.2 | 27371244 |
ECl@ss 7.0 | 27371244 |
ECl@ss 8.0 | 27371244 |
ECl@ss 8.1 | 27371244 |
ECl@ss 9.0 | 27371244 |
ETIM 5.0 | EC002034 |
ETIM 6.0 | EC002034 |
UNSPSC 16.0901 | 39121545 |
Показать всё Скрыть всё Технические чертежи

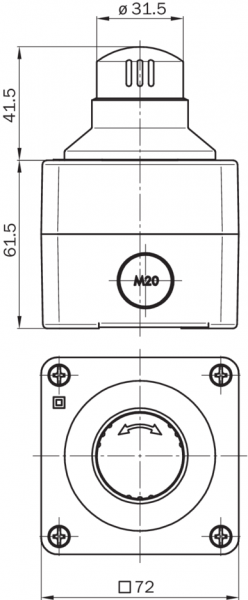

Габаритный чертеж Надстраиваемая версия
