- Характеристики
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 1 |
| Направления включения | 1 |

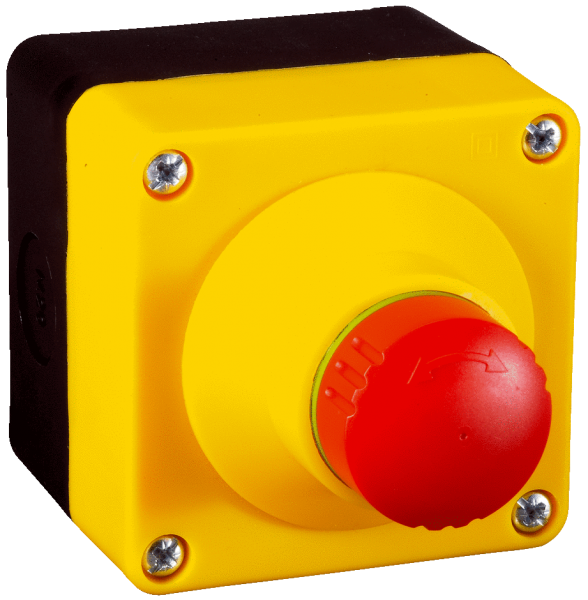

| Кнопка аварийного останова (с подсветкой) | ✔ |
| Защита от зажима | ✔ |
| Тип разблокировки | Разблокировка вращением |
- Параметры техники безопасности
| Значение B10d | 2,5 x 105 циклов срабатывания |
- Интерфейсы
| Тип подключения | Кабельный ввод, 2 x M20 | | Сечение провода | ≤ 2,5 mm² | | Контакт | Резьбовое соединение |
|
- Электрические данные - Эксплуатационные параметры
| Класс защиты | II (EN 50178) |
| Принцип переключения | Выключатель замедленного действия |
| Количество принудительно размыкаемых нормально закрытых контактов | 2 |
| Количество нормально открытых контактов | 1 |
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Расчетный рабочий ток (расчетное рабочее напряжение) | 3 A (250 V AC) 2 A (24 V DC) |
| Расчетный ток (напряжение) по EN 61058-1 | 16 A (10 A) 250 V AC 10 A (6 A) 440 V AC |
| Расчетное напряжение на изоляции Ui | 600 V |
| Напряжение переключения | ≥ 5 V DC |
| Допустимая токовая нагрузка на устройство переключения выходного сигнала | ≥ 1 mA |
| Срок службы электрокомпонентов | 1 x 106 циклов срабатывания 1) |
- Электрические данные - Освещение
| Напряжение питания UV | 24 V DC (12 V DC ... 30 V DC) |
| Потребление тока | 8 mA ... 44 mA |
| Срок службы | 70.000 h 1) 100.000 h 2) |
- Механические данные
| Вес | 230 g |
| Материал корпуса | Пластик |
| Исполнение монтажа | Надстраиваемая версия |
- Данные окружающей среды
| Тип защиты | IP54 (IEC 60529) |
| Диапазон рабочих температур | –25 °C ... +55 °C |
| Температура хранения | –25 °C ... +85 °C |
- Классификации
| ECl@ss 5.0 | 27371228 |
| ECl@ss 5.1.4 | 27371228 |
| ECl@ss 6.0 | 27371244 |
| ECl@ss 6.2 | 27371244 |
| ECl@ss 7.0 | 27371244 |
| ECl@ss 8.0 | 27371244 |
| ECl@ss 8.1 | 27371244 |
| ECl@ss 9.0 | 27371244 |
| ETIM 5.0 | EC002034 |
| ETIM 6.0 | EC002034 |
| UNSPSC 16.0901 | 39121545 |
Показать всё Скрыть всё Технические чертежи

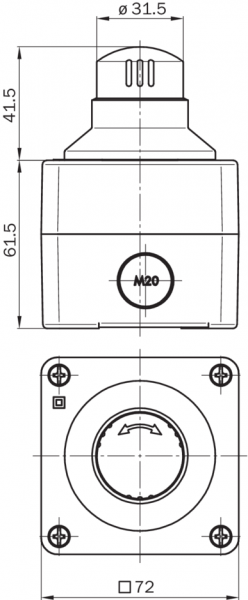

Габаритный чертеж Надстраиваемая версия
